基于近距離無線技術的超聲波電機控制研究
曹勝華，陳溪，金龍，徐志科
(1．國電南京自動化股份有限公司，南京210003；2東南大學，南京210096)
摘要：隨著超聲波電機應用于高檔電動窗簾領域，控制系統提出了近距離無線控制的要求，因此本文對基于近距離無線技術的超聲波電機控制技術進行研究。通過對主要近距離無線通信技術研究比較，選擇最適合的zlgBee技術作為電動窗簾應用通信技術。同時給出遙控器和控制器的簡略設計方案和工作流程。并且提出進一步研究?jī)?nèi)容。
關鍵詞：超聲波電機；控制；近距離無線技術；zlgBee
O引言
超聲波電機是近幾年得到迅速發展的一種新型電機，它突破了傳統電機的概念，投有電磁繞組和磁路，不以電磁的相互作用來傳遞能量，而是利用壓電陶瓷的逆壓電效應產生超聲波振動，通過摩擦來傳遞能量。與傳統的電磁電機相比，它具有慣性小、響應快、控制特性好、不受磁場影響、同時本身也不產生磁場、定位精度高等特點。特別是它具有重量輕、結構簡單、噪聲小、低速大扭矩、可直接驅動負載等特性。由于可直接驅動負載，避免了使用齒輪變速而產生的振動、噪聲、間隙以及低效率、難控制等一系列問題。該電機作為執行元件，在工業控制系統、汽車專用電器、超高精度測量?jī)x器、辦公自動化設備、智能機器人、醫療器械、高教器材、電動窗簾等領域具有，一泛應用前景。
通常人們通過有線方式將控制命令下發到超聲波電機控制器，再超聲波電機控制器來完成超聲波電機運行控制。但是隨著超聲波電機應用領域的拓展，有些應用提出了近距離無線控制的要求，例如電動窗簾控制。這里將針對電動窗簾應用對基于近距離無線技術的超聲波電機控制技術進行研究，并給出相應的實現方案。
1總體方案
由于超聲波電機具有低速大扭矩、斷電自鎖、靜音運行等特點，非常適合作為高檔電動窗簾的驅動電機。這類高檔電動窗簾在日本等發達國家得到較廣泛的使用。隨著我國人民生活水平的提高，預計這類高檔電動窗簾將會在我國得到使用，并且市場會不斷擴大。
電動窗簾一般在家居環境中使用，這就要求對電動窗簾的控制要快捷方便，且能進行多種工作方式控制。在有線和無線等各種通信方式中，只有近距離無線通信控制技術才能滿足此要求。
目前使用較廣泛的近距離無線通信技術是藍牙、無線局域網802．11、紅外數據傳輸、zigBee、超寬頻、短距通信(NFc)、wiMedia、GPs、DEcT、無線1394和專用無線系統等。它們都有其立足的特點，或基于傳輸速度、距離、耗電量的特殊要求，或著眼于功能的擴充性，或符合某些單一應用的特別要求，或建立競爭技術的差異化等。但是沒有一種技術可以****到足以滿足所有的需求。
針對家居環境電動窗簾具體使用需求，控制系統和近距離無線通信技術必須具備以下特點：
1)成本低，用量大；
2)功耗低，長時間工作；
3)數據傳輸速率適中，幾十kb／s～幾百kb／s；
4)有效范圍適中，10m～100m；
5)網絡容量適中，最多可支持上百個設備；
6)工作頻段靈活；
7)具有超視距通信能力。

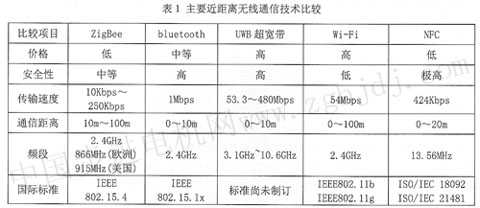

從上表比較可以得出以下結論：zigBee技術最適合電動窗簾應用。因?yàn)閦ig]3ee技術具有成本低、功耗低、數據傳輸速率適中、有效范圍適中、網絡容量適中、具有超視距通信能力等特點。
確定zigBee技術作為電動窗簾應用通信技術后，結合超聲波電機控制的需要，提出以下組網方案，如圖1所示。
遙控器作為無線控制網絡的中心節點，不但負責發出查詢命令和控制命令，以及接收電動窗簾的狀態信息，而且擔任網絡協調者，組建網絡，通過發送網絡查詢(信標)、建立一個網絡，管理網絡節點，存儲網絡節點信息。
電動窗簾控制器作為無線控制網絡的終端節點，負責接收遙控器(中心節點)的查詢命令進行狀態查詢的回答，負責接收遙控器控制命令，控制電動窗簾按照控制命令運行。
遙控器作為中心節點，可以和每個電動窗簾進行點對點的通信，也可以對所有電動窗簾進行一對多的通信。組成一個典型的無線星形網絡組織。
2方案實現
遙控器由Mcu(MSF。430F2272)、無線通信模塊(LsDRF2400A12模塊)、液晶顯示模塊(RT0802)、接口模塊、電源模塊等 |
