基于改進混合遺傳算法的永磁無刷直流電動機
調速系統的優化設計
龍 駒
(西華大學，四川成都610039)
摘要：以永磁無刷直流電動機作為被控對象，運用一種改進的混合遺傳算法對其速度控制器的參數進行了優化設計，該算法針對常規遺傳算法搜索效率低和早熟收斂的缺點，通過將單純形法與自適應遺傳算法相組合形成了一種全局優化算法，并進行仿真分析和驗證，證實了采用該算法確能起到更好優化調速性能的目的：
關鍵詞：永磁無刷直流電動機；改進混合遺傳算法；仿真
中圖分類號：TM33 文獻標識碼：A 文章編號：1004—7018(2008)01—0037—03
0 引言
永磁無刷贏流電動機采用高磁能積的永磁體勵磁，具有結構簡單、體積小、重量輕、轉動慣量小、動態特性好、電氣時間常數小、轉矩波動小、功率因數高、響應快等優點，在高控制精度與高可靠性等方面顯示出的優越性能，使得永磁無刷直流電動機調速系統正成為當代調速領域研究中的熱門課題。
1永磁無刷直流電動機速度控制器的優化設計
1．1速度控制系統的構成及工作原理簡介

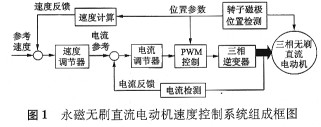

永磁無刷直流電動機速度控制系統是由電流和轉速兩個控制環節構成，如圖1所示。其中電流環作為內環，而速度環則作為外環。參考速度與速度反饋量形成偏差，經過速度調節器調節后產生電流參考量，它與電流反饋量的偏差經過電流調節器調節后形成PWM占空比的控制量去控制三相逆變器工作，從而實現電動機的速度控制。要構成性能良好的速度控制系統，關鍵是要采用更好的優化算法對速度調節器的PI參數進行優化設計。本文應用改進遺傳算法對速度調節器的PI參數進行優化。
1.2控制器優化模型的建立

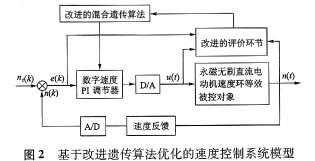

基于改進遺傳算法優化的速度控制系統模型組成如圖2所示；
因為永磁無刷直流電動機速度控制系統有(超凋量)及ts(調節時間)兩個性能指標，故速度調節器優化設計的任務便是綜合調配性能指標，使之達到用戶能滿意的****結果。我們按照調節器的常規工程設計法整定Kp、Ti的兩個參數值Kp、Ti，然后在此兩個數值附近生成初始種群。這種方法可充分利用常規工程設計法的合理內核，使搜索空間大大縮小，從而能迅速搜索到****解。
遺傳算法的調節任務是使性能指標J最小，同時為了避免超調，本文的性能指標，在ITAE性能指標的基礎上進行了改進，引入了懲罰功能，將超調量作為****指標的一項，于是得到****的性能指標J：
式中：e(t)為系統誤差，e(t)=r(z)一y(t)；w1、w2、w3、w4為權值，且w4》w1；u(t)為控制器輸出，tu為上升時間。
綜上所述，于是得到速度調節器的優化模型方程為：
其中：θ為[O，1]內選定的數，Kp、Ti是按照常規工程設計法設計所的速度調節器參數值。
1．3改進遺傳算法的算法設計
針對基本遺傳算法的缺陷，同時也為了使遺傳算法應用于無刷直流電動機系統時具有****性能，本文在分析各種常用改進遺傳算法的基礎上，吸取了他們的合理內核，形成了一種改進的混合遺傳算法，對永磁無刷直流電動機速度調節器的PI參數進行了優化設計，取得了滿意的效果。
1．3．1參數編碼
由于對永磁無刷直流電動機速度控制器進行優化設計實質上是一個對多維、高精度要求的數學 |
