電機控制集成電路的選用——第八講三相正弦脈寬調制器sa838的應用
吳紅星，鄒繼明，張武，李小鵬
(哈爾濱工業大學，黑龍江哈爾濱15 0001)
摘要：由于交流變頻調速越來越得到廣泛應用，對高精度高集成度spwm產生器的要求也就越來越高。文中就三相正弦脈寬調制器sa838的特點、功能以及參數設定作以說明，同時給出該芯片典型應用例子以供參考。
關鍵詞；變頻調速；高集成度；脈寬調制；微處理器
中圖分類號tm921.5 文獻標識碼：c 文章編號：1001-6848(2000)03-0044-03
1橛述
隨著電力電子技術的發展，通過改變供電頻率來改變電機轉速的變頻調速由于其本身的高效性、調速范圍寬等優點，越來越得到廣泛的應用。sa838系列集成spwm產生器能輸出包含了波形、頻率、幅值、旋轉方向等信息。許多重要的運行參數，如：載波頻率、最小脈寬、脈沖延遲時間，脈沖取消時間等，可在器件初始化時設置，所以要改變運行狀況，只要改變軟件即可。在硬件電路不便的情況下，通過設置改變波形參數，改變頻率或逆變器的性能指標，其設置靈活方便，可大大的節約硬件成本。同類芯片還有sa868、sa828。
2 sa838的特點
(1)全數字化操作。通過微處理器很容易控制sa838，其全數字的pwm波形使電源波形實現********的精確和溫度穩定。它直接從內部rom中讀取波形，只在改變運行參數時才需要微處理器的介入。
(2)與大部分微處理器兼容。sa838芯片作為一種標準的外設，可以受控于任何類型的微處理器或微控制器而幾乎不需外加邏輯電路。sa838系列與ma828波形發生器引腳，功能兼容。兩種標準的波形涵蓋了大部分的應用。
(3)調制頻率范圍寬、精度高（12位），可滿足大部分工業應用需要。
(4)可在軟件中進行設置最小脈沖寬度和脈沖取消時間，這樣即節約了硬件成本，又使修改靈活方便。
(5)載波頻率****可到24khz，可實現無噪聲運行。
(6)在電路不便的情況下，通過修改控制暫存器參數，就可改變逆變器性能指標，驅動不同負載或工作于不同工況。
3技術參數
3.1引腳說明

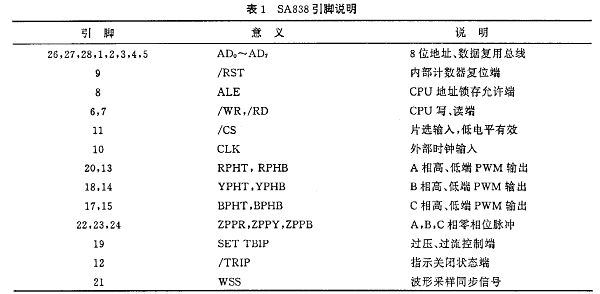

sa838引腳說明如表1所示。
3.2極限參數
(1)電源電壓vdd:7v。
(2)管腳電壓：vss -0.3v～vdd+o. 3v。
(3)管腳輸入／輸出電流：士loma。
(4)儲存溫度：一65～十125℃。
(5)工作溫度：一40～+85℃。
4 sa838參數計算及設置
4.1初始化寄存器編程及設置
初始化寄存器內的數據被載入3個臨時寄存器ro-r2，隨后通過虛擬寄存器r4的寫操作，最終輸入24位的初始化寄存器。通過下列公式進行計算可到初始化寄存器狀態。
frs與m值的關系見表2，pdy字與k值的關系見表3，cfs與ⅳ值的關系見表4，pdt與a值的對應值見表5，初始化寄存狀態見表6。
4.2控制暫存器編程及設置
控制暫存器設置在初始化暫存器設置完成后進行，控制寄存器中的參數常�？稍谶\(yùn)行中根據需耍進行隨時修改�？刂茣捍嫫鲀�(nèi)的數據被載入3個臨時寄存器ro-r2，隨后通過虛擬寄存器r3的寫操作，最終輸入24位的控制暫存器。om為0；輸出禁止為1，為o時輸出關閉；正轉時，正轉／反轉位f/r=0;并通過下列公式進行計算可到控制寄存器狀態：
|
