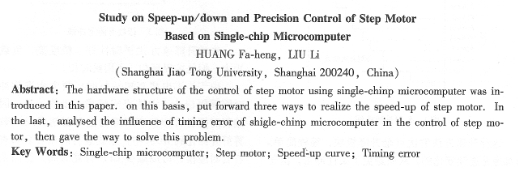

基于單片機的步進電機升降速及精度控制研究
黃法恒，劉 利
（上海交通大學，上海200240）
摘要：介紹了單片機控制步進電機的一般硬件結構，在此基礎上提出了三種步進電機升速的實現方法，最后分析了單片機定時誤差對步進控制的影響，并得出了解決辦法。
關鍵詞：單片機；步進電機；升速曲線；定時誤差
中圖分類號：tm383. 6 文獻標志碼：a 文章編號：1001-6848(2010)03-0095-03
1控制系統硬件
步進電機驅動器的輸入信號共有三路，分別是：步進脈沖輸入信號cp，電機運轉方向控制輸入信號cw，急停復位輸入信號rest。它們通過單片機的i/o輸入。當輸入信號對應的單片機引腳輸出高電平時，對應的三極管工作于飽和狀態。管壓降極小，輸入信號可以通過光耦使驅動器工作；而當對應引腳為低電平時，三極管工作于截止區，無信號輸出，驅動器對應項關閉。設計中，在外部控制信號和中斷的控制下，步進脈沖由p2．0按照一定的頻率發出；p2.1高電平時步進電機順時針轉動，低電平時逆時針轉動；而p2.2高電平時步進電機鎖緊，低電平時電機可以自畝轉動。
2升降頻方法及其實現
當步進電機帶負載時的運行頻率低于起動頻率時，步進電機能以運行頻率直接起動，并以該頻率連續運行。需要停止的時候，可以從運行頻率直接降到零速。而當步進電機的運行頻率為負載啟動頻率）或負載過大時，易出現丟步或堵轉的現象；停止時頻率過高，易出現過沖的現象，造成位置精度降低。因此，需要對步進電機采用升降頻控制，以使電機從啟動頻率工或者低于啟動頻率的某個合適的值（此值與負載和步進驅動有關）開始，逐漸加速升到運行頻率，h然后進入勻速運行。最后的降頻可以看作是升頻的逆過程。
脈沖通過單片機定時中斷產生，每中斷一次，p2．0引腳電平取反，中斷兩次產生一個周期的脈沖。調節每次定時器的重裝值，就可以得到相應頻率的步進脈沖，直至不同的升降頻越線[4-6]。
采用51系列單片機進行升降頻控制時，設單片機的晶振頻率；經過丘次升頻達到目標頻率，在第n升頻時的頻率為f(n)。升速時各頻率等間距分布，并且定時器工作在方式1，則此時定時器的裝載常數為：
設步進電機在f(n)頻率下運行時間為出（與系統要求有關），則在此頗率下運行的步數為：
為了達到精確定位的目的，編程時，將頻率f(n)的保持時間換算為步數，并對步數z(n)進行計數。每次計滿時，定時器重裝下一頻率的初值。
升降頻曲線的規劃以不失步為原則。步進電機常用的升降頻控制方法有三種：
2.1 s型升速曲線
s曲線加減速采用降速與升速對稱的曲線來實現升降速控制。如圖1所示，在步進電機加減速的過程中，使步進電機在每次加頻率時均運行相同的步數z(n)，即可得到s型升降速曲線。具體來說，可以根據系統要求，計算出加減速的允許時間，并進一步計算出每個加速頻率的允許時間a，繼而得到各頻率對應的步數。
這種升速方法的優點是升降極快，編程簡單，且加速是連續變化的，從而避免了柔性沖擊。由于頻率不斷升高，每個加速頻率的運行時間血是不斷減小的，加速度是不斷增大的。因此其缺點是負載力矩較小，在加速過程中容易產生失步現象。所以此方式在高速、低載荷的情況下應用較廣。
2.2直線型升速曲線
如果在步進電機加減速的過程中，加速度是恒定不變的，則得到直線型升降速曲線。如圖2所示，在直線型升降速曲線中，電機的運行頻率每躍升一個臺階，在該頻率下的運行時間at都是相同的。而根據系統允許的加減速時間，很容易得到at，進而得到每個頻率下的步數z(n)。
 < |
