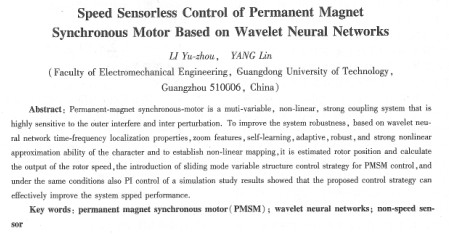

基于小波神經網絡的永磁同步電機無速度傳感器滑模控制
李毓洲， 陽林
（廣東工業大學機電工程學院，廣東廣州510006）
摘要：永磁同步電機( pmsm)是一個多變量、非線性、強耦合的復雜系統，對外界擾動及內部攝動極為敏感。為提高系統魯棒性，基于小波神經網絡的時頻局部特性、變焦特性、自學習、自適應、魯棒性及很強的非線性逼近能力等特性，建立非線性映射，估計轉子位置并計算轉子的輸出速度，引入滑模變結構控制策略對pmsm進行控制，并在同等條件下對pi控制進行了仿真研究，結果表明所提出的控制策略能有效提高系統的調速性能。
關鍵詞：永磁同步電機；小波神經網絡；無速度傳感器
中圖分類號：tm301. 2：tm351文獻標識碼：a文章編號：1673-6540(2010)03-0031-04
0 引 言
永磁同步電機( pmsm)具有結構簡單、功率密度高、效率高等優點，廣泛應用于很多領域，例如電動汽車領域等。而對于pmsm這樣的交流傳動系統而言，無傳感器技術已成為研究的熱點之一，主要方法包括開環型轉速估計法、現代控制理論法、智能控制分析法和不依賴電機方程的檢測法籌。開環型觀測器估計精度較差，僅滿足中、高速情況下的控制要求；基于現代控制理論的模型參考自適應法、擴展卡爾曼濾波法及全階狀態觀測法等，在轉速估計中得到一定的應用，但系統計算量大、抗參數變化能力不強，制約了其發展；不依賴電機方程的高頻注入法、漏感脈動檢測法和由阻抗差異法等雖提高了系統的全速觀測性，但同時也帶來了操作上的不便。
和其他交流電機一樣，由于受噪聲、溫度和磁場等因素的影響，pmsm也是一個參數不確定、非線性、強耦合和多變量高階復雜系統。傳統pmsm控制器多采用pi調節器，pi控制算法簡單，能滿足一定范圍內的控制要求，但其設計依賴于精確的數學模型，在實際應用中，由于外界干擾和內部攝動等不確定因素的影響，很難滿足高性能控制的要求。高性能控制系統不僅要求快速和準確，還要求在未知擾動和參數變化時具有高恢復能力。faa-jeng lin等學者提出采用自適應不確定觀測器觀測不確定擾動，提高魯棒性。由于這些方法計算復雜，在實際系統中應用并不多。在系統辨識和控制中，由于人工神經網絡屬于非線性動態系統，具有很強的自學習、自適應和泛化能力[34]，ann已作為一種新手段廣泛在交流傳動系統中得到研究，文獻[5]利用bp網絡實現電流、磁鏈到轉子位置的映射，并利用數字信號處理器實現開關磁阻電機神經網絡控制，效果良好。文獻[6]提出一種基于自適應rbf神經網絡的轉子位置辨識方法，建立以各相電流、磁鏈作為輸入，轉子位置信號作為輸出的神經網絡來實現電機電流、磁鏈和轉子位置間的非線性映射，估算轉子位置角度，從而有效消除位置傳感器。盡管rbf神經網絡全局收斂，但是其隱層節點的數目、隱層節點的中心和標準化參數難以確定。逅年來，國外學者嘗試將滑�？刂�( slide mode control，smc)應用于各類電機的位置伺服系統中，結果表明能有效改善摩擦非線性和負載時變性，提高了系統的魯棒性。文獻[12]將smc引入pmsm無位置傳感器調速系統，提高了速度觀測器的精度。文獻[13]將smc應用于pmsm直接轉矩控制并進行了初步試驗，證明smc能改善直接轉矩控制存在的電流、磁鏈和轉矩脈動問題。本文基于小波神經網絡的時頻局部特性、變焦特性、自學習、自適應、魯棒性及很強的非線性逼近能力的特性，提出一種基于小波神經網絡的pmsm無速度傳感器滑�？刂撇呗裕⑵鋺糜谑噶靠刂苝msm調速系統。仿真結果表明所提出的控制策略能較好地提高系統的魯捧性和快速性，有效改善了電機的動、靜態特性。
1 小波神經網絡及其訓練算法
1.1小波神經網絡
小波神經網絡是以小波函數為基函數的一種連接型前饋網絡，將常規神經網絡的隱層函數用小波函數代替，相應的輸入層到隱層的權值及隱層閥值分別由小波函數的伸縮系數和平移參數代替，又可認為是rbf網絡的推廣。圖1為小波神經網絡的拓撲結構圖，分為三層：第一層為輸入層；第二層為隱含層，采用小波函教作為激勵函數；第三層為線性輸出層。
|
