特性：
・ 主電源電壓VBB ＝75V(max)，推薦電源電壓：20V～60V
・ 內藏Logic 電源用5V or 3.3V ／1A 輸出的 SW 型DC-DC
・ 額定長期輸出電流 Ioave(max)：10A，20A，30A
・ 峰值輸出電流Iopeak(max)：20A，40A，60A （起動，剎車電流）
・ 霍爾IC 輸入對應
・ 具有以下所列的各種保護功能
◎ 過電流保護電路
◎ 過電壓保護電路
◎ 電機鎖定檢測電路
◎ 過熱保護電路
◎ 低電壓動作保護電路
◎ SW 型DC-DC 的過電流保護電路
・ 各種保護功能動作時，輸出報警信號 （Fault 、OVP※）
（※僅 SCM6713MF）
・ 通過以下方式控制電機電流
◎ 通過速度信號 （模擬信號）進行 PWM 控制
◎ 峰值電流控制型，固定頻率PWM 控制
・ 輸出電機旋轉狀態的 FG 輸出端子
FG 輸出的脈沖寬度可以通過簡單的外圍電路進行設定，可進行助力控制 （1 on 1）

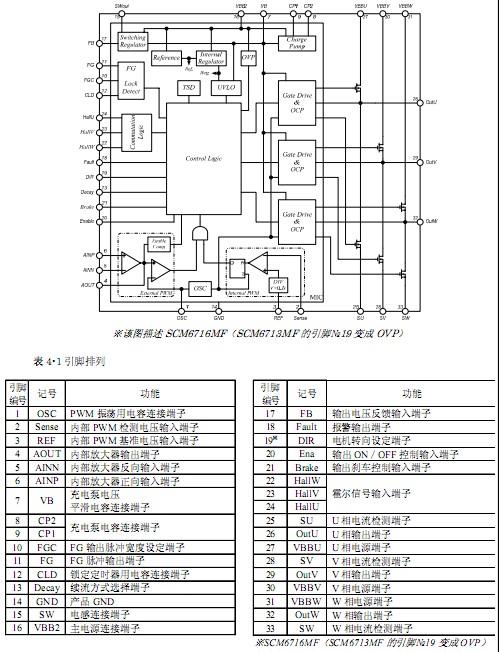

內部框圖：

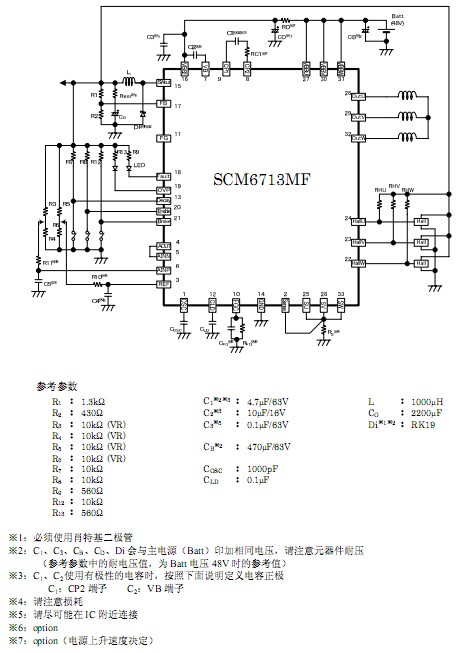

應用電路：
我公司已開始供應此芯片，并可提供樣品和測試樣板，如有需要請聯系！
