上圖為時代超群57BL115S30-3150TF9高壓直流無刷電機，電機電壓310v，額定功率300w，額定轉速5000rpm，配套新款ZM-7202無刷電機驅動器是我公司為配合現代化工業自動控制領域而自主研發的小功率驅動器，主要采用國內高性能專用無刷直流電機驅動芯片，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器適合驅動額定功率在400W以下的中小型無刷直流電機。該驅動器采用新型的PWM技術，使無刷電機運行速度高，振動小，噪聲低，平穩性好 ，可靠性高。
此款電機如何跟時代超群直流無刷電機接線呢？
L1和L2交流220V供電

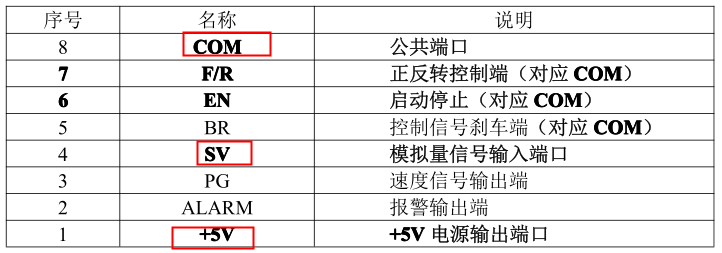

外部控制時候，如何控制電機調速？下圖紅框可外接電位器調速，SV端口為調速信號端口

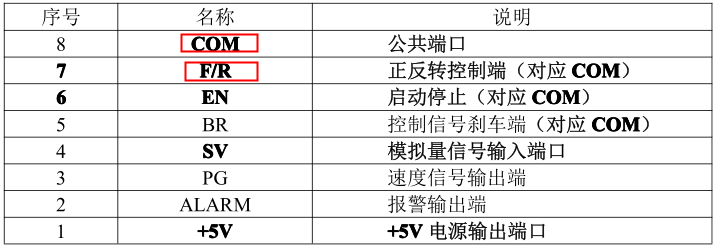

如何控制正反轉？下圖紅框端口短接，即可控制正反轉

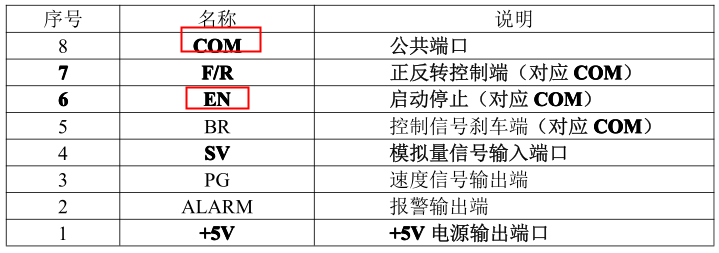

如何控制電機啟停？EN和COM口的通斷控制電機啟停

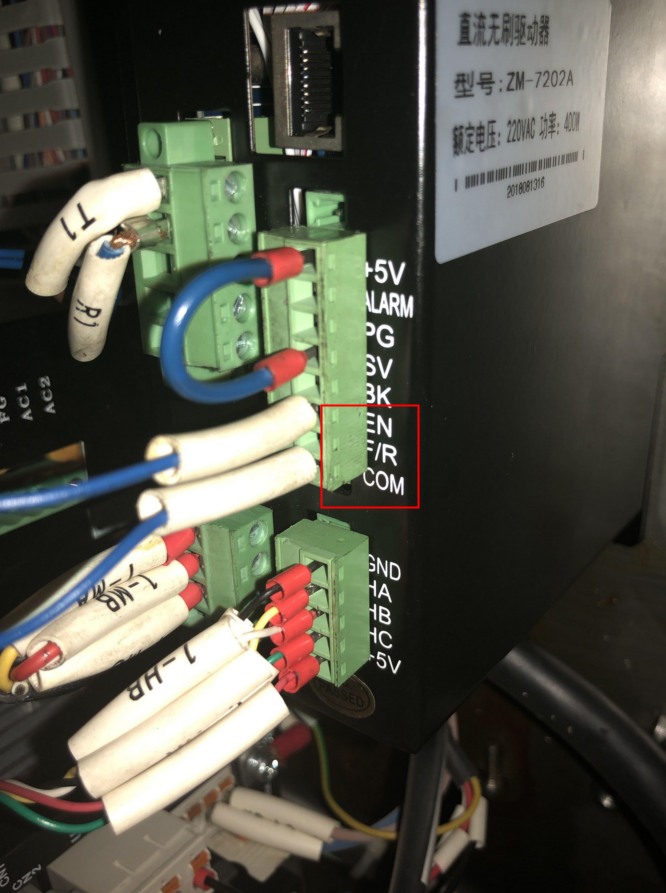

注意：通過控制端子 EN 相對于 COM 的通、斷可以控制電機的運行和停止。當端子斷開時電機運行，反之電機停止。下圖這種狀態既控制電機的停止。

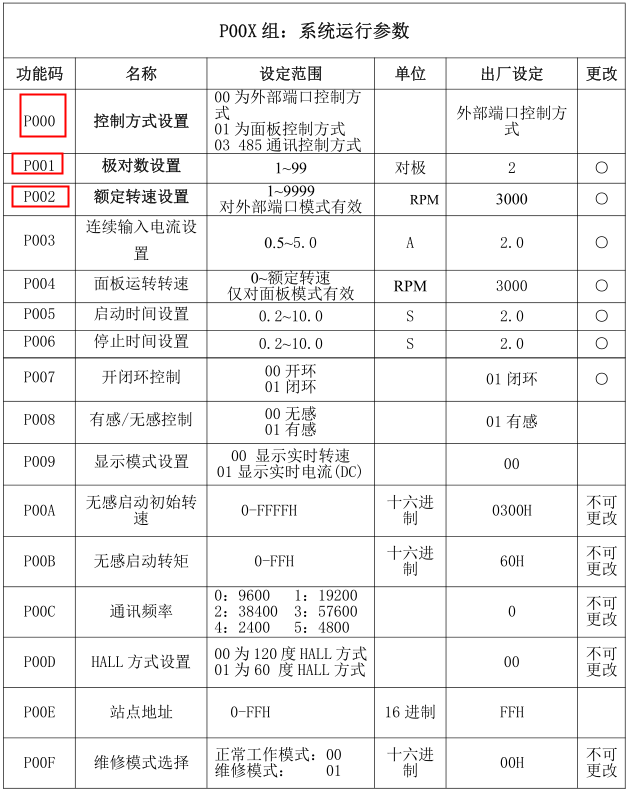

參數調節：
聯系方式：QQ:467102884 電話：13811070445（劉女士）
