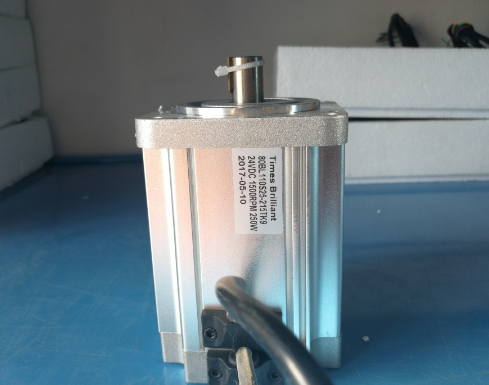

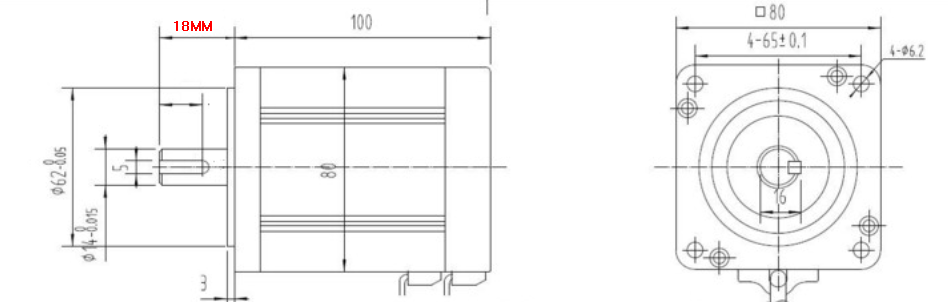

上圖是客戶定制的一款短軸80直流無刷電80BL110S25-215TK9，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。電機電壓24V，功率250W，轉速1500轉，額定扭矩1.59NM。應用范圍非常廣泛。 電機尺寸圖如下：
時代超群此系列電機支持客戶定制，參數也可以根據客戶要求做合理調整。
那么如何給這款無刷電機搭配適當的驅動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。250W/24V=10.4A,選配的驅動電壓輸入為24V，電流大于峰值電流(10.4A的2倍左右)，選擇ZM-6625（****50V 25A）效果是比較好的.
ZM-6625是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品特點： 高集成度高可靠性無刷直流(BLDC)電機控制器 三相全橋，PWM斬波方式 速度補償，大負載時電機仍能保持轉速 純硬件設計，高速度，高抗干擾能力 周波限電流方式，保護更加精確快速 低發熱，大功率 應用極簡，接線靈活，內置動態再生發電釋放電路
V- EN短接 控制電機的啟停 V- DR短接 控制電機正反轉 V+ VE V-可以外接電位器調速 上圖中各接口定義為：
本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除保護！ 1.欠壓保護，驅動器供電電壓低于13V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調高至18V后再通電。 2.過壓保護，驅動器供電電壓高于60V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調低至50V后再通電。 3.堵轉保護，當電機堵轉6秒后驅動器會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重新通電。 4.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。 注意！為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或將調速降至最小(電位器擰至****、模擬電壓降至0V，PWM降至0%)
聯系方式：QQ:467102884 電話：18710050116（劉女士）
