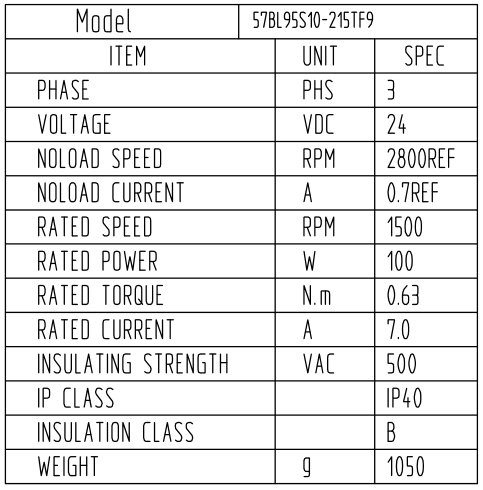

上圖是客戶定制的57BL95R10-215TK9帶霍爾的直流無刷電機，法蘭根據客戶要求定制為圓形法蘭。電機額定電壓24V，額定功率100W，額定轉速1500轉，額定扭矩0.63Nm，額定電流7A，電機機身長95MM，輸出軸帶3*12的鍵。具體參數如下：

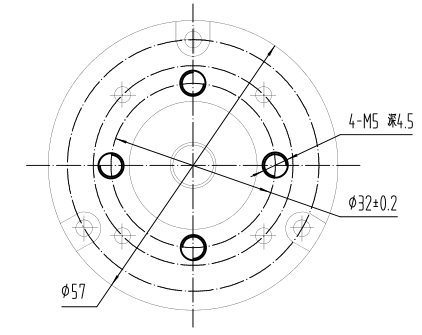

輸出法蘭及安裝尺寸圖如下：
那么如何給電機搭配適當?shù)尿?qū)動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。100W/24V=4.2A,選配的驅動電壓要大于24V，電流大于4.2A 的2倍左右，及選擇ZM-6510A（****40V 10A）
ZM-6510A 直流無刷電機驅動器是我公司****推出的產品，本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在 5A 以下，電源電壓在 DC18V~50V 以內 （面板標稱 DC24V~48V ）的任意一款低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
調速方式選擇( VSP/PWM) 1、外部輸入調速: 將外接電位器(5K~10K)的兩個固定端分別接于驅動器的 GND1 和+5V1 端，將調節端接于 VSP 端，即可使用外接電位器調速，也可以通過其它的控制單元(如 PLC、單片機等）輸入模擬電壓到 VSP 端實現調速（相對于 GND1）, VSP 端口的接受范圍為 DC 0V~+5V，對應電機轉速為 0~額定轉速; 2、PWM 調速:將 PWM 正端接 VSP，負端接 GND1，可輸入頻率 10Hz-300Hz，改變占空比調速
電機正/ 反轉信號（ DIR ） 通過控制端子 DIR 高、低電平的轉換，可以控制電機的正反轉。
注意 ：為避免在電機高速運行時突然換向，對電機及機械設備的巨大沖擊，當 DIR 端接收到換向信號，驅動器先讓電機減速直到停止，停止約 2S 后，電機改變轉向，提速至設定轉速。 電機啟動/ 停止信號（ EN） 通過控制端子 EN 高、低電平的轉換，可以控制電機的停止和運行。當 EN 為低電平時，電機正常運行；當 EN 為高電平或不接時，電機停止工作，處于自由狀態，紅燈常亮。此時驅動器功耗≦20mA。 出廠設置為 EN 和 GND1 短接。
