上圖為時代超群110系列直流無刷電機110bl140-430，電機功率1.5KW，扭矩4.8NM，轉速3000轉，電壓48V，電機采用節能環保領域的驕子-燒結釹鐵磁硼鋼，保證設備的良好性能；使用環境-20℃—50℃；8極3相；絕緣等級B累。可用于抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。具體參數見下表：
產品尺寸圖如下：
客戶在力矩不夠的情況下可以搭配減速機來降低轉速增加輸出力矩。那么一般選擇什么樣的減速機合適呢？
首先，考慮客戶的安裝控件，如果是直角安裝空間，可以考慮蝸輪蝸桿 選蝸輪蝸桿減速機適用于上述電機，蝸輪蝸桿90°直角，適用于一些特殊場合，但蝸輪蝸桿的精度差，輸出效率比較低大概60%左右，大速比蝸輪蝸桿通常具有一定的自鎖力（注意：一般小速比的無自鎖），也就是在電機斷電的情況下。軸不會動

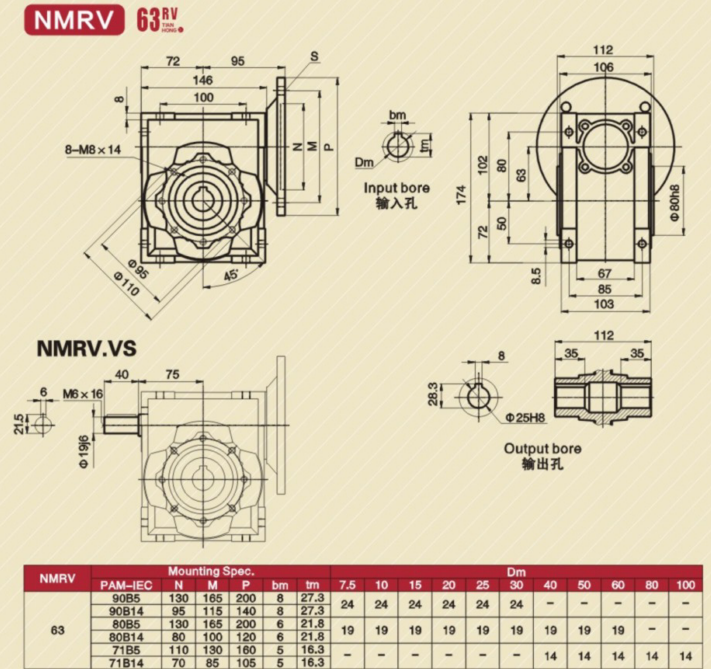

一般110無刷電機可以配RV50或者RV63的蝸輪蝸桿，輸入端口根據電機圖紙定做。一般一兩天就能做好。價格的話便宜。
其次，如果客戶想選擇輸出效率更大的減速機，對安裝要求和自鎖力沒有要求的話，可以考慮行星減速機，PX系列的普通行星減速機，精度一般，輸出效率80%，
配套ZM-6545A驅動器采用美國高性能專用無刷直流電機驅動芯片,該控制器適合驅動中小型無刷直流電機。由于采用新型的PWM技術，使電機運行速度高, 振動小, 噪聲低,運行平穩。
主要特點 ◆直流電壓20VDC-50VDC。 ◆PWM頻率不小于12KHZ。 ◆輸入信號與TTL兼容。 ◆驅動電流達45A。 ◆本驅動器具有二種功能，跳線場W短接，通電后運行有霍爾電機，跳線場W不短接，通電后運行無霍爾電機，即霍爾可以不用。 ◆速度開環或閉環控制。出廠前一般設置為開環。用戶可提出要求設置閉環****速度。用戶也可自己改變****閉環速度。閉環速度的改變應由專業人員操作。 操作方法：斷開電源，打開盒蓋，找到1，3，5，9跳線場。如需要****5000轉閉環，5腳跳線場短接。又如需****4000轉閉環，則需1,3跳線場短接。計算方法：跳線場短接后累加乘以1000，即為****閉環轉速。控制DA端0V到5V,就可以控制閉環轉速0到****轉速。 ◆外型尺寸：180*104*62。 ◆重量：0.915Kg。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
