.產品特點

☆ 專利產品，電機的速度和扭矩與電機參數匹配

☆ 微型設計，電機、編碼器、驅動一體，電機不同速度對應明確扭矩

☆ 閉環控制，不丟步，伺服特性的閉環特性，防負載干擾，自動加減速

☆ 矢量驅動，低速低噪音、低發熱，高速大扭矩

☆ 并行接口高速光電隔離，兼容3.3V-5V和12V邏輯電平

☆ 1、2、4、8、16、32、64、128細分可調

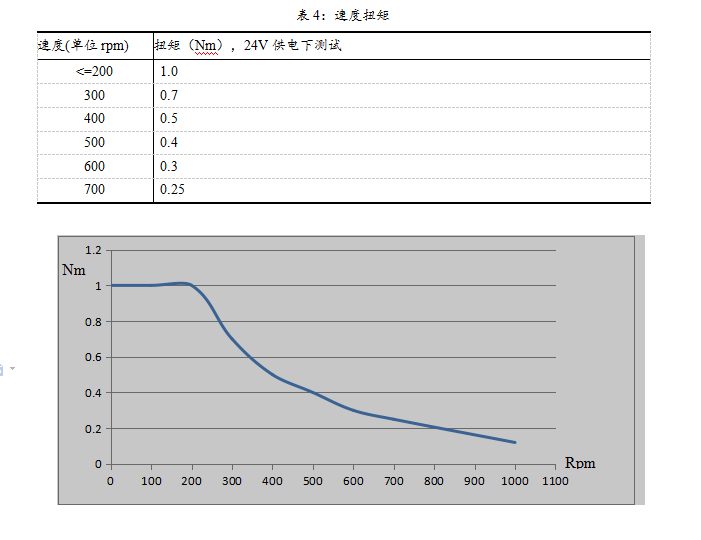

速度扭矩

常規步進電機驅動器在設定的某個電流下運行。在設定電流下，電機速度不同輸出的扭矩不同。本專利產品，根據電機運行的不同速度，匹配不同的電流，因此實現了低速低噪音，低發熱。步進一體機(步進電機、驅動、控制三合一)帶動恒定阻尼負載運行起來，不同速度下提供的扭矩大小如表4。

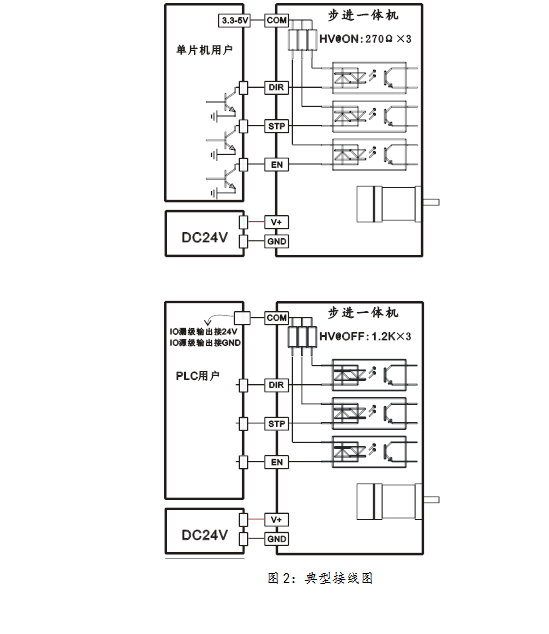

.典型使用及接線圖

兼容3.3V-5V和12V-24V用戶級，脫機信號可選接。

     注意：用戶系統使用3.3V-5V時，撥碼開關HV撥到ON（見3電氣接口）

          用戶系統使用12V-24V時，撥碼開關HV撥到OFF

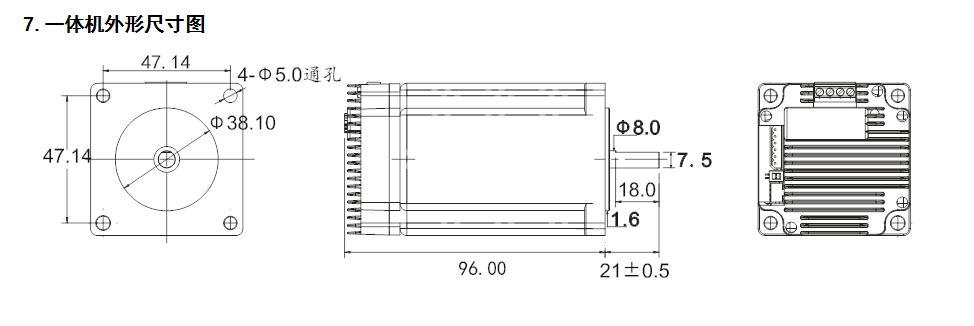

產品尺寸圖
