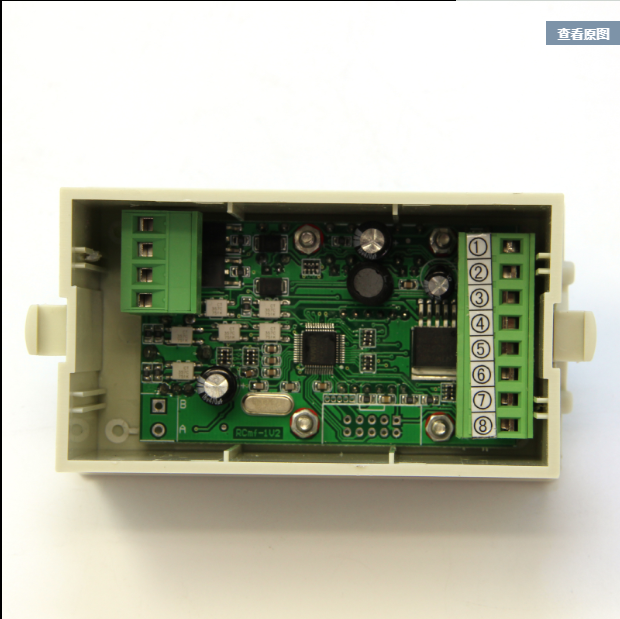

CS10-3脈沖發生器可以控制步進電機，伺服電機，電機轉速0-4000轉/每分鐘，方波，無極可調。外接啟停、方向可以實現外部控.制。具有調速、往返、定時、定長等功能
2.參數設置:在停止?fàn)顟B(tài)下，長按鍵,出現ACC,再按下翻鍵出現ACC的參數值,按和鍵修改,修改完按8確認,回到ACC狀態,按粵鍵出現tAb,再按出現Mod0,再按出現Mode1,再按回到ACC,參數設置同ACC,按機鍵退出參數設置到停止?fàn)顟B(tài)，

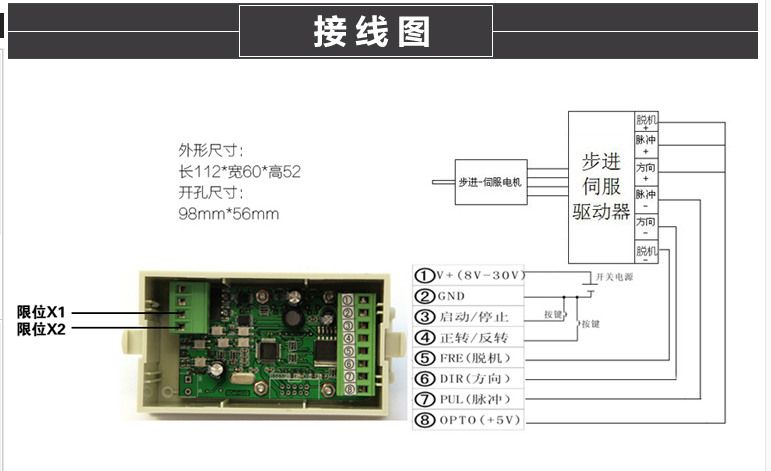

參數列表 ACC加速度設置(1-99) 1最快， 99最慢，負載重設置慢點，默認值5tAb細分?jǐn)?shù)設置(1-64) 此值根據驅動器 上設置，應該跟驅動器設置為一致，設置一致時顯示的轉速為實際轉速,默認值10。 run上電運行(0-1) 設置為0時上電為停止?fàn)顟B(tài)，設置為1時上電即運行，默認值0In_ _S 運行停止輸入端設置(0-4) 默認值00接線端3接通啟動，斷開停止，方向?yàn)榻泳�(xiàn)端4接通正轉斷開反轉1接線端3按一下啟動，再按一下停止，方向?yàn)榻泳�(xiàn)端4按一下方向取反.2接線端3按一下啟動，接線端4按一下停止3接線端3按一下正轉啟動，再按一下停止，接線端4按一下反轉啟動，再按一下停止4接線端3接通正轉啟動，斷開停止，接線端4接通反轉啟動，斷開停止. ModE模式設置(0-4)0速度控制,1定長控制,2連續控制,3往返控制,4定時速度控制,默認值0 在定長模式下，停止?fàn)顟B(tài)按停止鍵設置P-01,長按停止鍵是有d1A, dlb 在連續模式和往返模式下，停止?fàn)顟B(tài)按停止鍵設置P-01, P-02, P-03 在定時速度模式下，停止?fàn)顟B(tài)按停止鍵設置P-11,定時時間,脫機鍵切換時間速度顯示 X1，X2限位跟GND通路有效,在速度控制模式和往返模式下，遇到會方向取反運行 在定長模式下，遇到會停止運行。 HSP****速度設置(1-4000) 默認1000轉/分鐘,當設置小于等于300時，轉速顯示帶一位小數 P-01長度值，脈沖數=P-01*d1A/dlb 上檔鍵:按下調速鈕按鍵可以切換調速檔位， P-02延時值，單位亳秒 個位閃爍時當量為1，十位當量為10，百 位當量為100，千位當量為1000 P-03次數值，連續運行次數值
|
