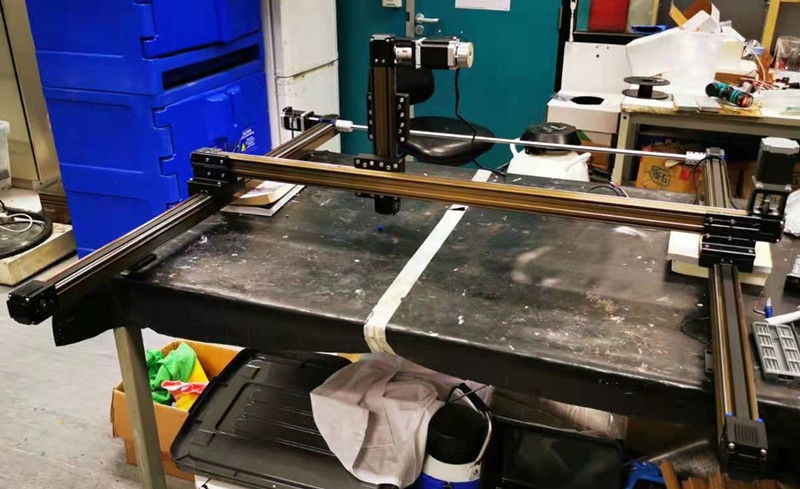

如圖為客戶定制系列45同步帶模組胚胎57系列步進電機的組裝圖；
X軸有效行程1000mm，Y軸有效行程1000mm，Z軸有效行程150mm；
客戶XY軸選用兩相57步進電機，機身長度80mm。電機參數(shù)：1.8° 2NM 3A軸徑8MM 銑扁
Z軸選用57步進電機，機身長度76mm，帶抱閘（斷電后防止滑塊下滑）；
同步帶采用高剛度鋁合金做機體；運行速度快，****可到3米/秒；有效行程大（總長4米內），可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數(shù)小，噪音低，維護少
