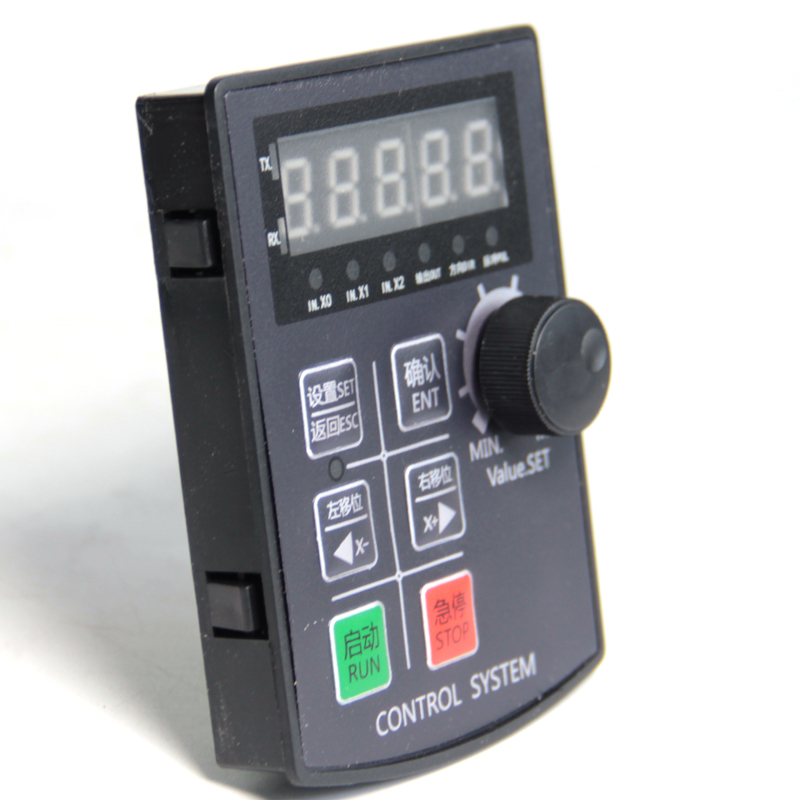

這是一款專門針對步進/伺服電機的運行控制模塊。該模塊沒有可編程功能，但內置了多種固定的運行模式， 用戶可快速的選擇合適的運動軌跡。可以掉電保存并設置距離/速度/延遲/循環次數。可獨立作為模塊運行， 也可以配合其他系統，作為第三方模塊來彌補電機輸出軸不足的情況！

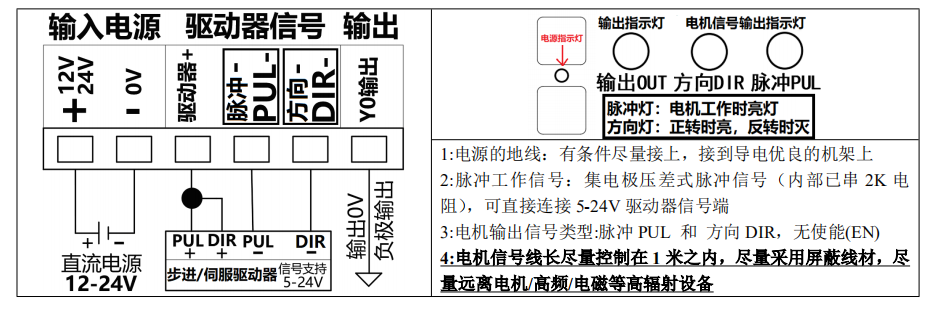

【電 源】【步進/伺服】【Y0 輸出】的接法：

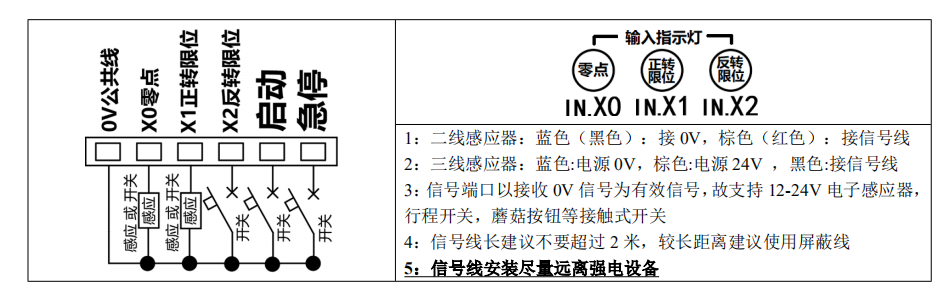

【輸入信號】接線方法

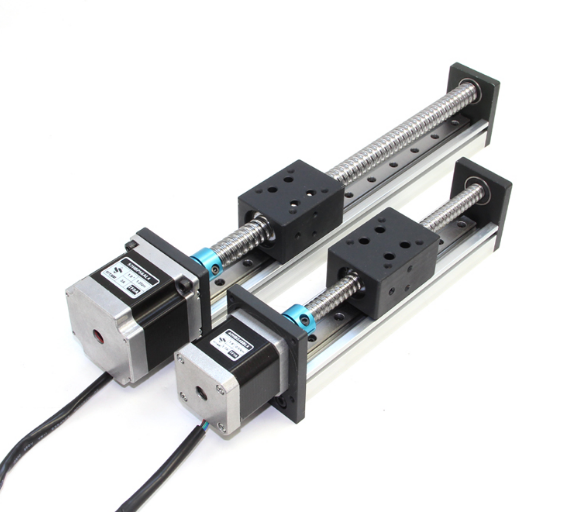

多用于配套絲桿及同步帶的線性模組用:
適合以下行業：
1：工業自動化控制 2：小型機械設備 3：自動噴漆業 4：旋轉分度工裝控制

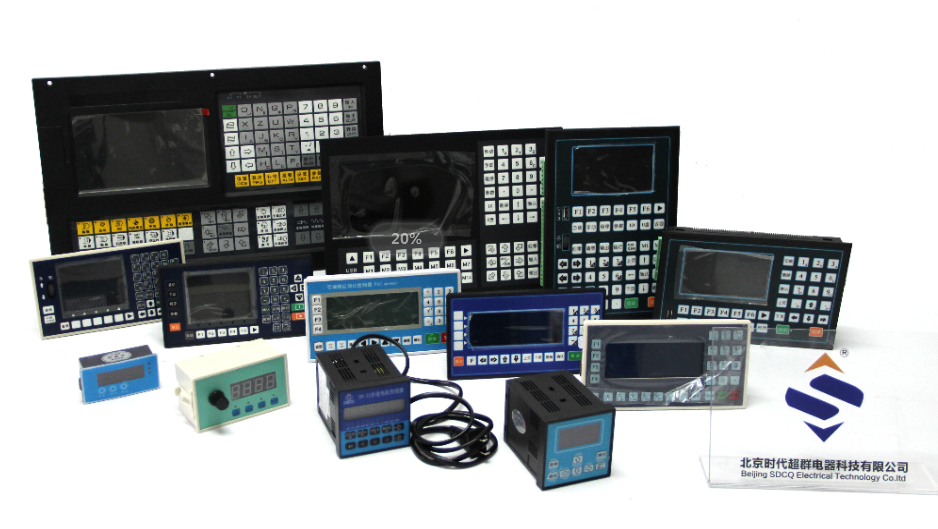

相關的控制器如下圖所示：
