兩相低壓步進驅動器DM556-YS，直流電源供電，范圍+20V—+50V，峰值電流5.6A,可設置128細分的控制精度 ，控制信號5-24V信號兼容，無需外接電阻，客戶可以根據自身需要手動設置電流運行模式，全流亦或半流，一般設置成半流，可以讓電機運行更平穩，內置過熱，過流，過壓檢測，保護驅動器穩定運行。適合各種運動控制領域自動化設備和儀器，例如：3D 打印機、激光加工設備、 雕刻設備、醫療設備、測量設備、電子加工設備、紡織服裝設備等。適配電機如下： 57電機尺寸規格：

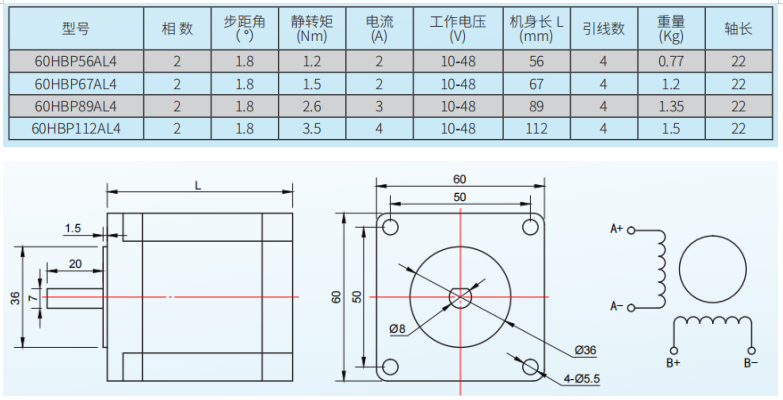

60電機尺寸規格：  80電機尺寸規格：

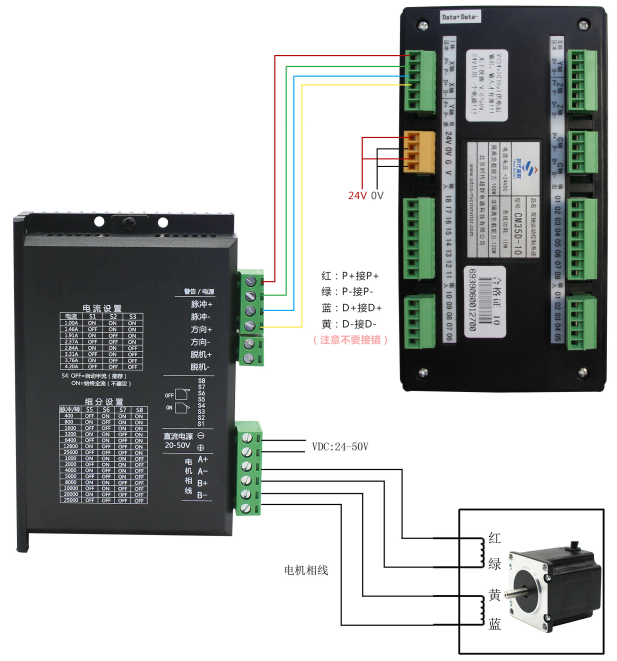

驅動器接線圖：
驅動器接口

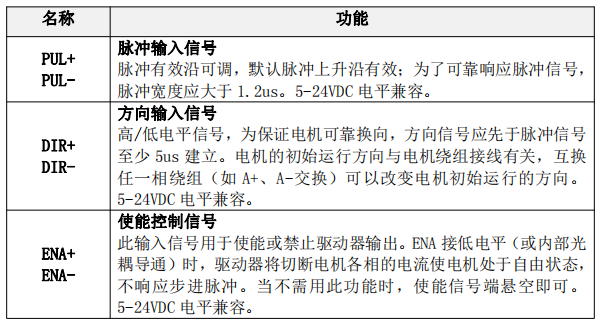

控制信號接口
一般使能信號外接一個開關來控制電機啟停，使能導通，電機軸處于自鎖狀態，不能手動轉動，外部脈沖不能控制電機；使能斷開，電機軸處于自由狀態，可以手動轉動電機軸，外部脈沖可以控制電機； 使能信號不用的時候，懸空即可 控制信號接線圖

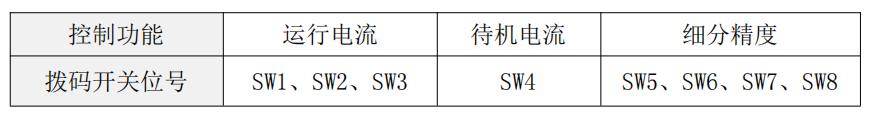

參數設定 驅動器采用八位撥碼開關設定動態電流，全流\半流，細分精度，詳細描述如下：
運行電流設定

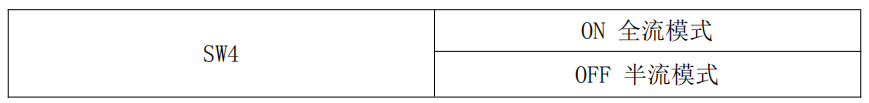

電流設定一般都依據使用電機額定電流設置 待機電流設定

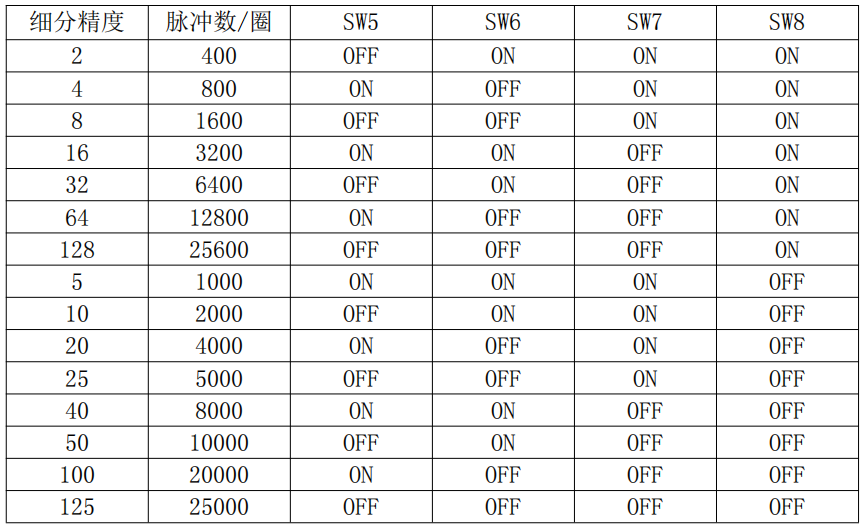

細分精度設定
電機運行速度=控制脈沖頻率/(200*細分值）rps 以發送脈沖數5000HZ，細分數1000為例，驅動器接收到5000HZ脈沖，電機以細分數1000HZ/圈轉動，轉速為5轉/秒，一分鐘即為300轉，這個實際上只是一個理論上的數據，由于步進電機在接收脈沖過程中，很難避免不丟步， 實際轉速會比這個數會略小。
|
