產品特點

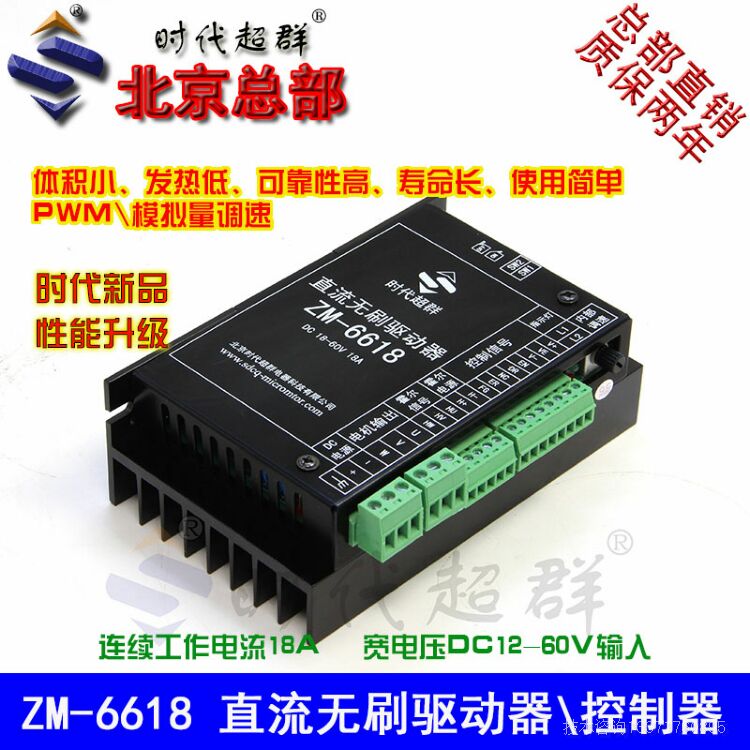

高集成度高可靠性無刷直流(BLDC)電機控制器
三相全橋，PWM 方波驅動控制
過流保護措施，過載時立即關斷輸出及時保護電機
純硬件設計，高速度，高抗干擾能力
寬幅電壓兼容 DC12-60V
低發熱，大功率
主要功能
欠電壓( ≤ 12V )、過壓 60V
堵轉 3 秒自動關斷輸出
霍爾錯誤保護
輸出 18A，過流關斷輸出

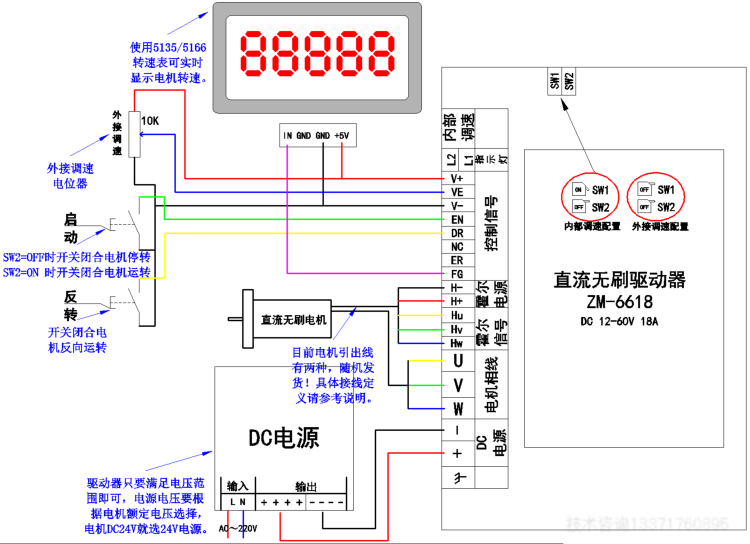

支持內置電位器、外接電位器、模擬電壓和 PWM 調速
帶有使能、平滑切換方向、報警輸出、速度反饋功能，
靈活配合常開、常閉控制系統
具有緩啟動功能，避免電流過沖，有效保護電機
緩啟動時間多檔定制（0S、1S、3S、10S）默認 1S
產品工作條件
范圍電機將沒有任何轉速變化。
項目 最小 額定 **** 單位
環境溫度 -20 - 60 ℃
輸入電壓 (DC) 15 - 60 V
輸出電流 - 18 18 A
適用電機轉速 0 - 20000 rpm
霍爾信號電壓 4.5 5 5.5 V
霍爾驅動電流 - 10 - mA
外接調速電位器 1K 10K 200K Ω
模擬調速電壓 (Ve) 0 5 24 V
PWM 調速 信號幅值 4.5 5 24 V
PWM 調速信號占空比 0 - 100 %
控制接口電壓
H H H H 4.5 5 24 V
L L L L 0 0 0.5 V
控制接口 識別內阻 0 100 2k Ω

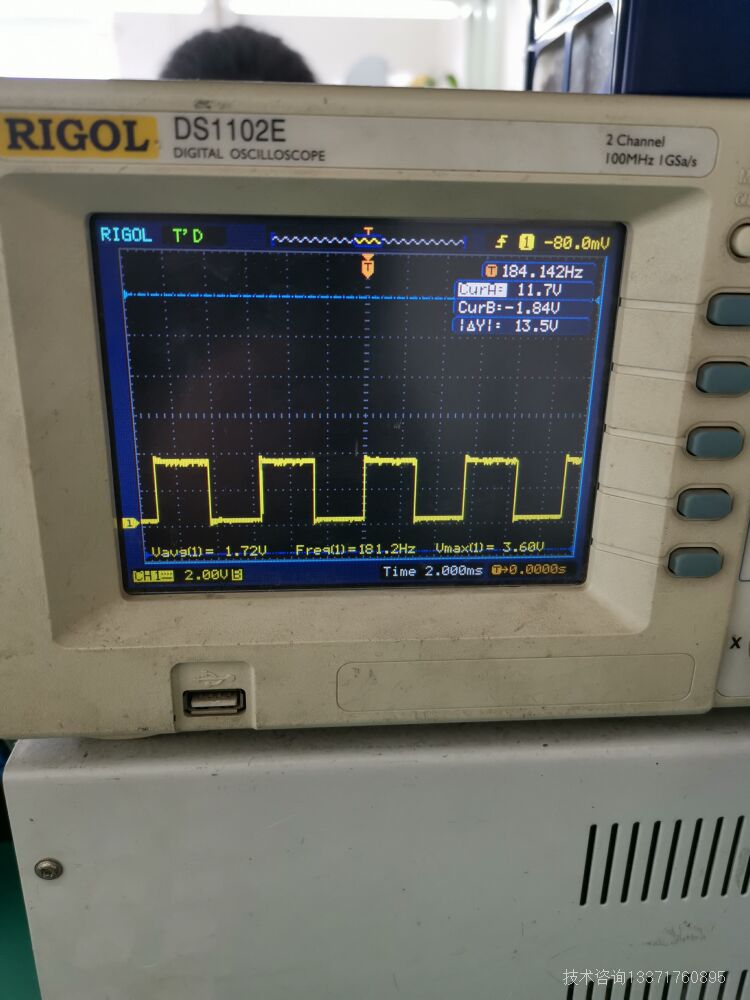

霍爾波形
|
