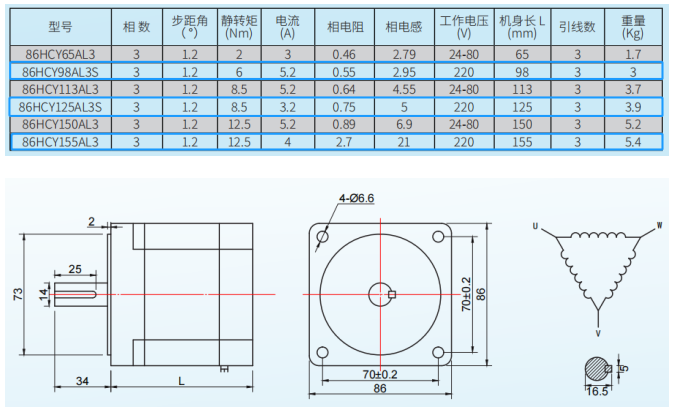

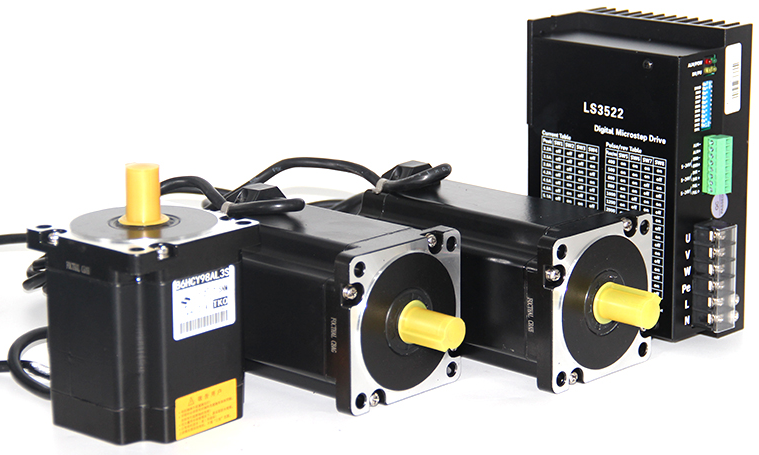

三相高壓步進驅動器3522-LS，單相電源輸入，工作范圍為 AC110V-220V，工作電流范圍為 3.2A-8.0A，細分步數可達60000步/轉，控制信號兼容5-24V,無需外接電阻，可以適應共陽、單脈沖或雙脈沖模式，具有過壓、欠壓、短路等保護功能，靜止時電流自動減半，即自動半流，可以減小電機發熱，具有斷電相位自動記憶功能，適用于各種中小型自動化設備和儀器，例如：雕刻機、包裝制袋機、切割機、數控機床、自動裝配設備等。適配電機如下： 86電機尺寸規格

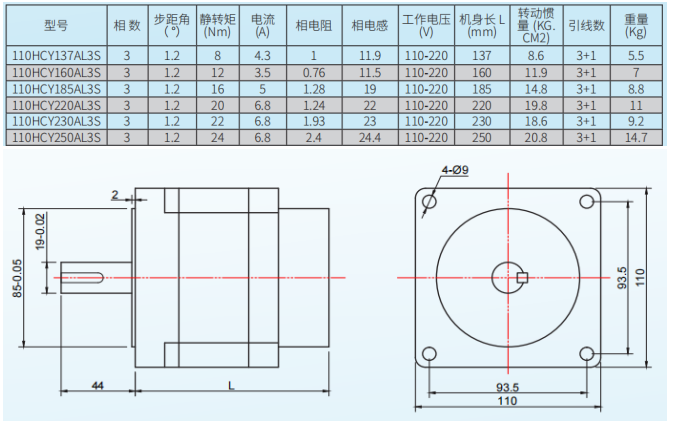

110電機尺寸規格:

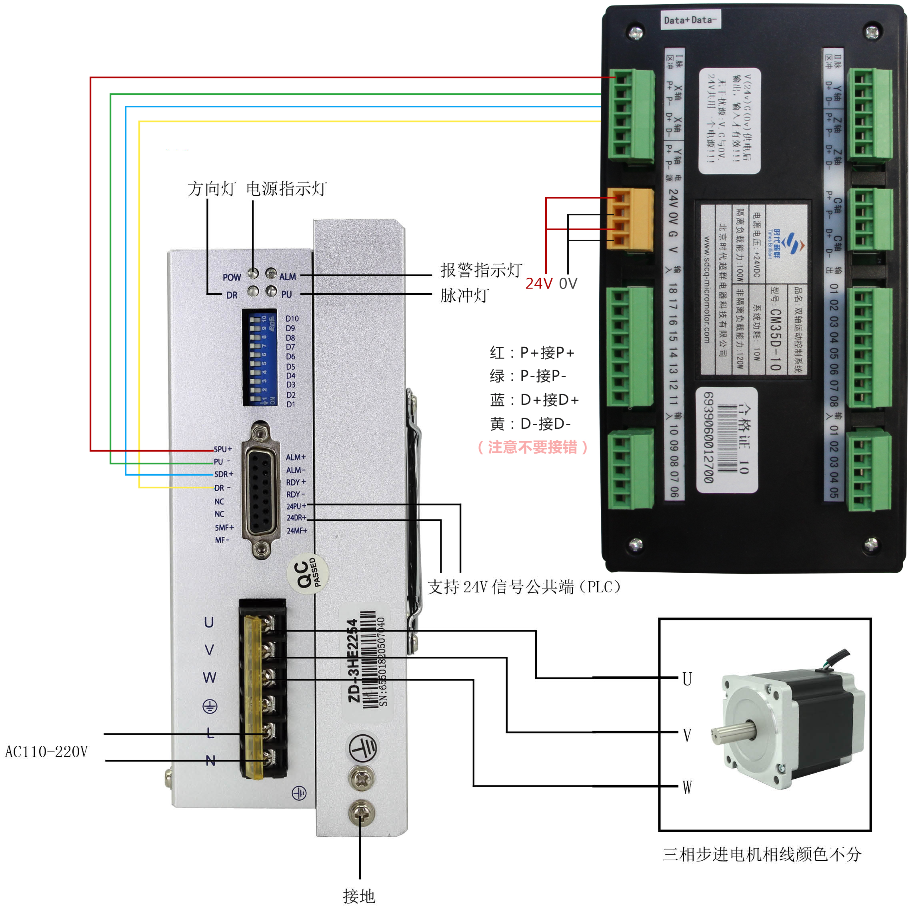

驅動器接線圖：

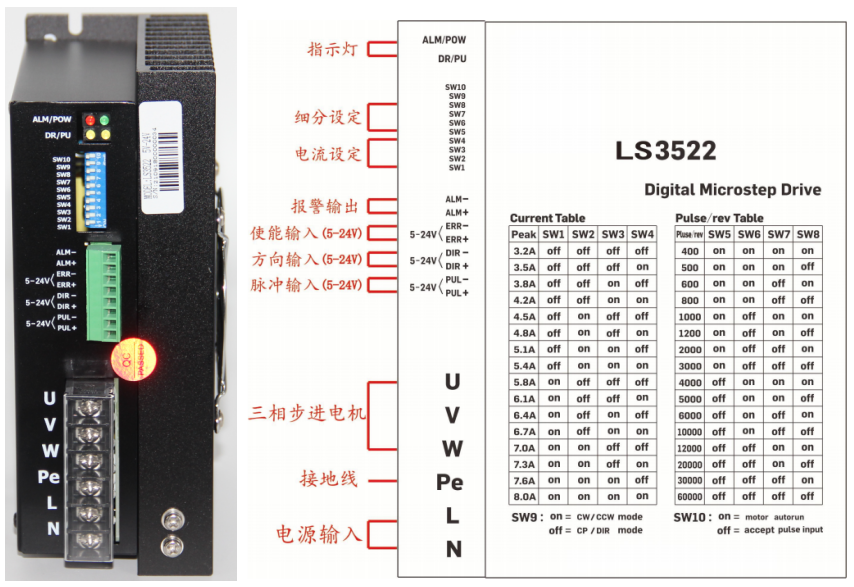

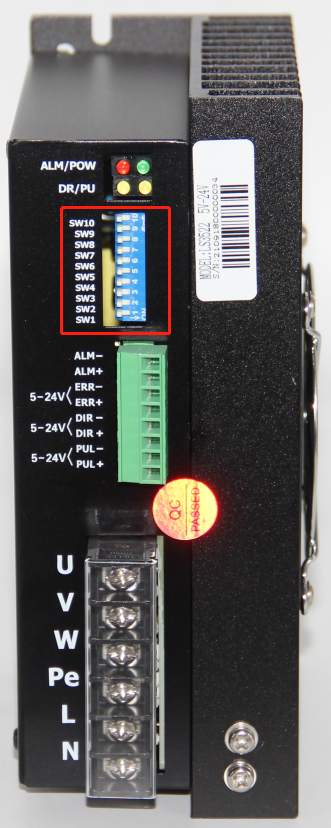

驅動器端口

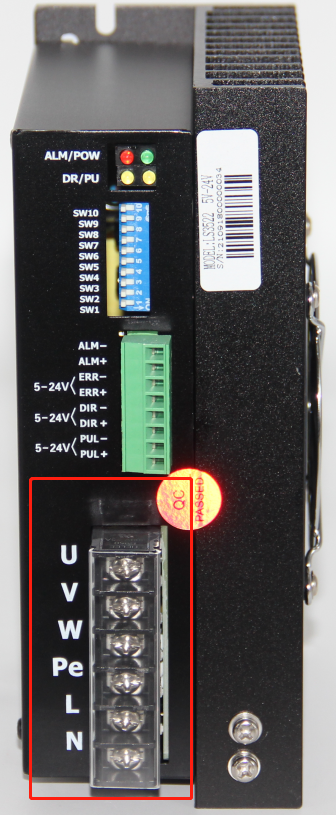

電機、電源端口

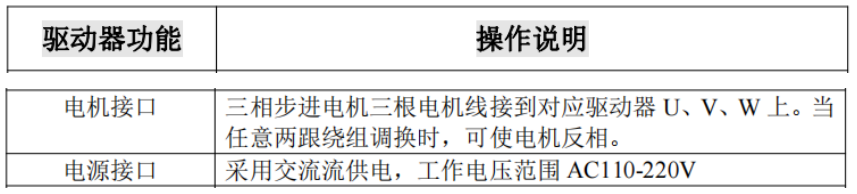

端口功能說明：

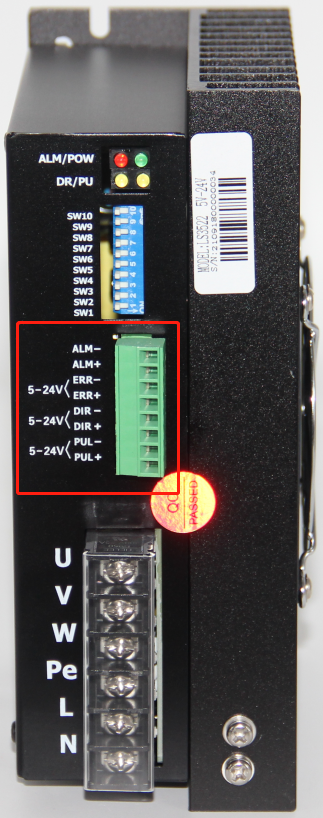

驅動器控制信號端口

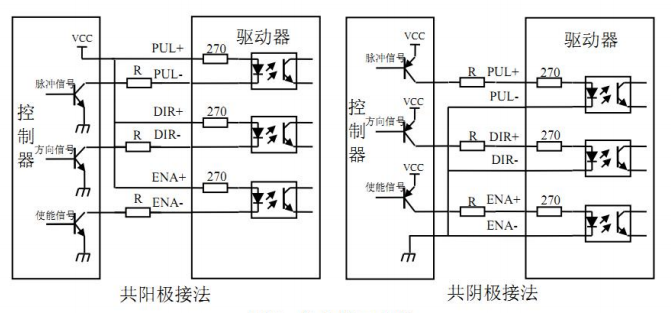

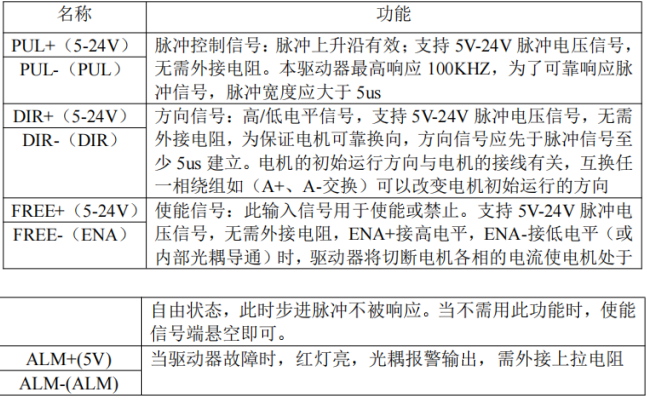

控制信號接口說明：
驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接受長線、集電極開路和 PNP 輸出電路的信號。
注意: 本驅動器脈沖和方向可適應 5V-24V 信號電壓，R=0，用戶無需外接電阻。 電流、細分撥碼設置

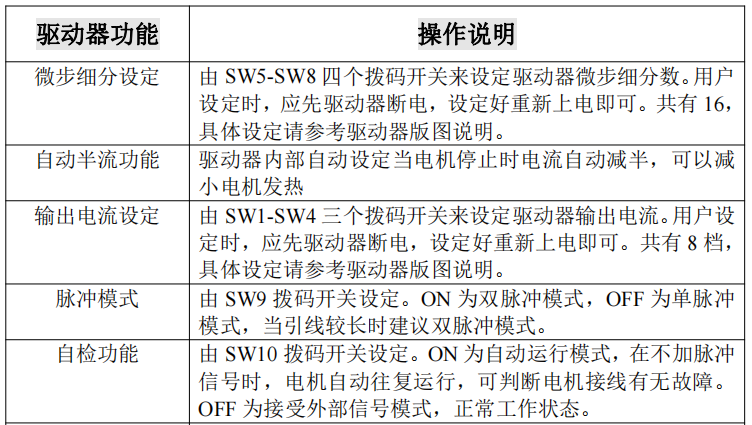

功能說明：

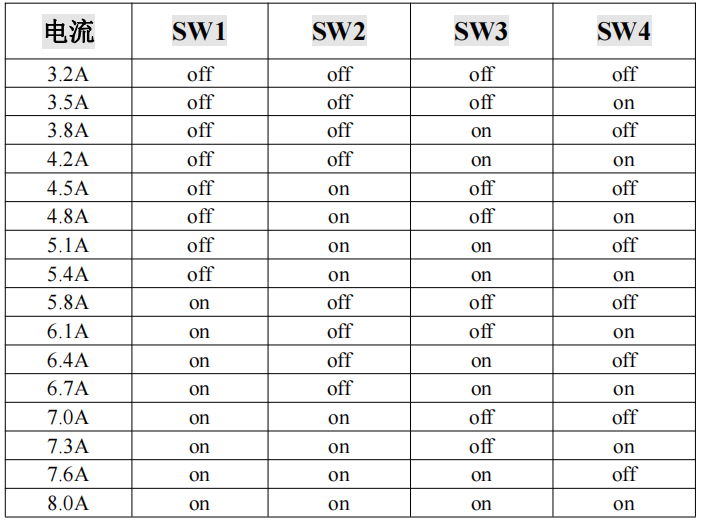

工作電流設定：

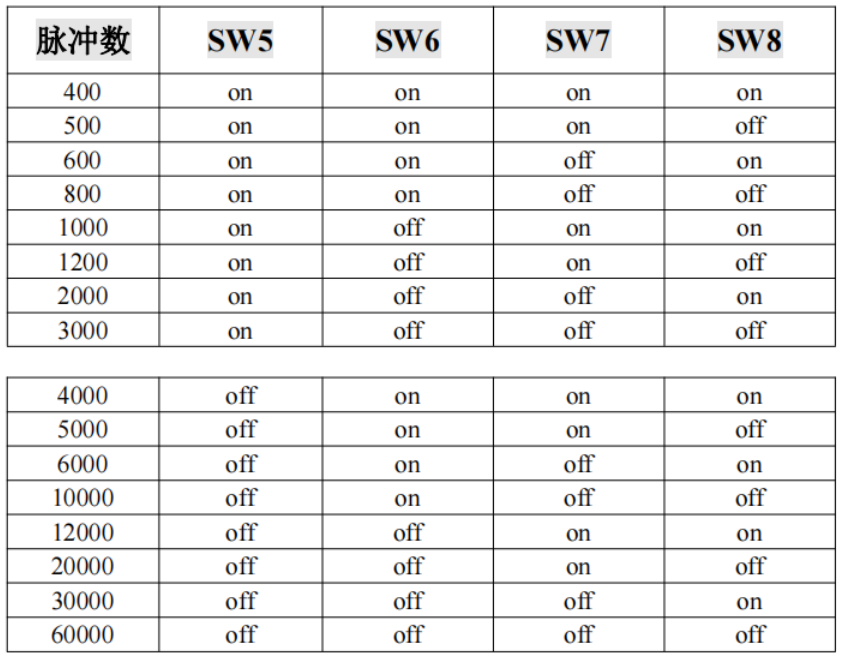

微步細分設定：
指示燈說明
|
