步進電機如何減速？

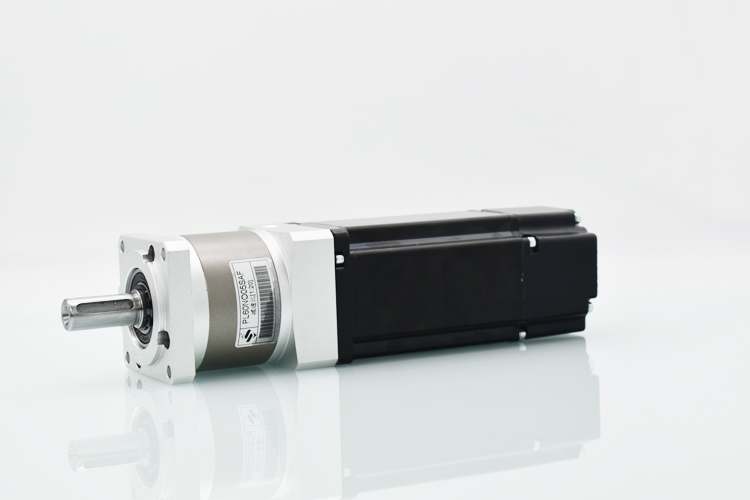

步進電機作為一種常用、應用廣泛的驅動電機，通常會搭配減速設備一起使用，以達到理想傳動效果；而步進電機常用的減速設備和方法，有如減速齒輪箱、編碼器、控制器、脈沖信號等。 脈沖信號減速：步進電機轉速度，是根據輸入的脈沖信號的變化來改變的。從理論上講，給驅動器一個脈沖，步進電機就旋轉一個步距角(細分時為一個細分步距角)。實際上，如果脈沖信號變化太快，步進電機由于內部的反向電動勢的阻尼作用，轉子與定子之間的磁反應將跟隨不上電信號的變化，將導致堵轉和丟步。 減速齒輪箱減速：步進電機搭載減速齒輪箱一起使用，步進電機輸出高速、低扭矩轉速，連接減速齒輪箱，齒輪箱內部減速齒輪組嚙合傳動形成的減速比，將步進電機輸出的高速降低，而且提升傳動扭矩，達到理想傳動效果；減速效果取決于齒輪箱的減速傳動比，減速比越大，輸出轉速越小，反之亦然。
曲線指數控制速度：指數曲線，在軟件編程中，先算好時間常數存貯在計算機存貯器內，工作時指向選取。通常，完成步進電機的加減速時間為300ms以上。如果使用過于短的加減速時間，對絕大多數步進電機來說，就會難以實現步進電機的高速旋轉。 編碼器控制減速：PID 控制作為一種簡單而實用的控制方法 , 在步進電機驅動中獲得了廣泛的應用。它根據給定值 r( t) 與實際輸出值 c(t) 構成控制偏差e( t) , 將偏差的比例 、積分和微分通過線性組合構成控制量 ,對被控對象進行控制 。文獻將集成位置傳感器用于二相混合式步進電機中 ,以位置檢測器和矢量控制為基礎 ,設計出了一個可自動調節的 PI 速度控制器,此控制器在變工況的條件下能提供令人滿意的瞬態特性。文獻根據步進電機的數學模型 ,設計了步進電機的PID 控制系統 ,采用 PID 控制算法得到控制量 ,從而控制電機向指定位置運動 。最后 ,通過仿真驗證了該控制具有較好的動態響應特性 。采用 PID 控制器具有結構簡單 、魯棒性強 、可靠性高等優點 ,但是它無法有效應對系統中的不確定信息 。
|
