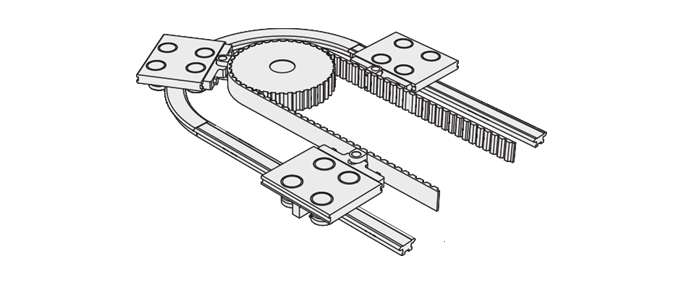

環形導軌的多個滑座通過連接結構固定到同步帶上，這種設計特點，保證了多個工位之間的同步運行。

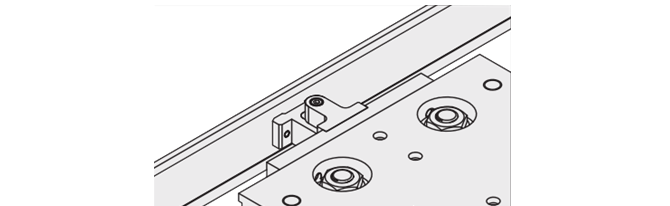

同步帶與滑塊的連接方式：開槽式連接
同步帶上安裝有開槽式連接扣件，安裝在滑座上的金屬銷與開槽式扣件嚙合。連接扣件上必須設計長槽，這是為了適應承載滑座從直線運動變?yōu)榍�運動時的微小偏移。
庫比克環形導軌的滑座與同步帶帶的連接有如下特點： 1、同步帶與所有的滑座是固定好的，滑座與滑座之間的距離是固定的，具體中心距可根據客戶要求要設計； 2、同步帶上有銷子，滑座上有黃銅塊，兩者的連接是通過螺釘固定來實現的； 3、同步帶與主動輪、從動輪接觸處會有一定的間隙，加上兩側的氣缸可實現高精度的二次定位 ；4、運動時，同步帶上的銷子的下端會承受拉力形成扭矩作用到同步帶上，因此一般選用較寬的同步帶，用螺釘把銷子緊緊地固定在同步帶上。

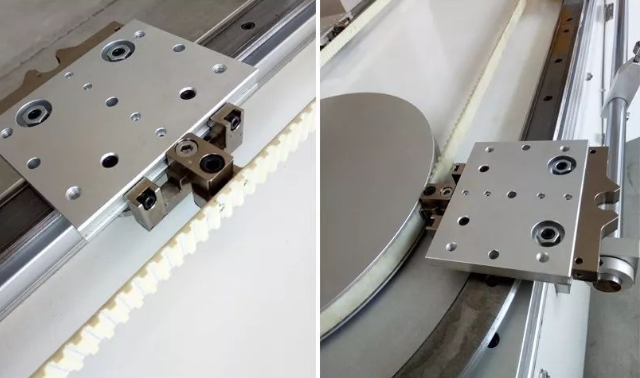

如下圖是庫比克環形導軌的滑座與同步帶的連接圖：
在工業應用中環形導軌可作為循環流水線/循環生產線，特別是食品、包裝、自動打標、噴涂、電子、旋轉檢測、物流分檢等行業應用很廣泛，極大地提高了生產效率和減少占地空間。
|
