ZM-2HA860閉環電機設置正反轉和接線

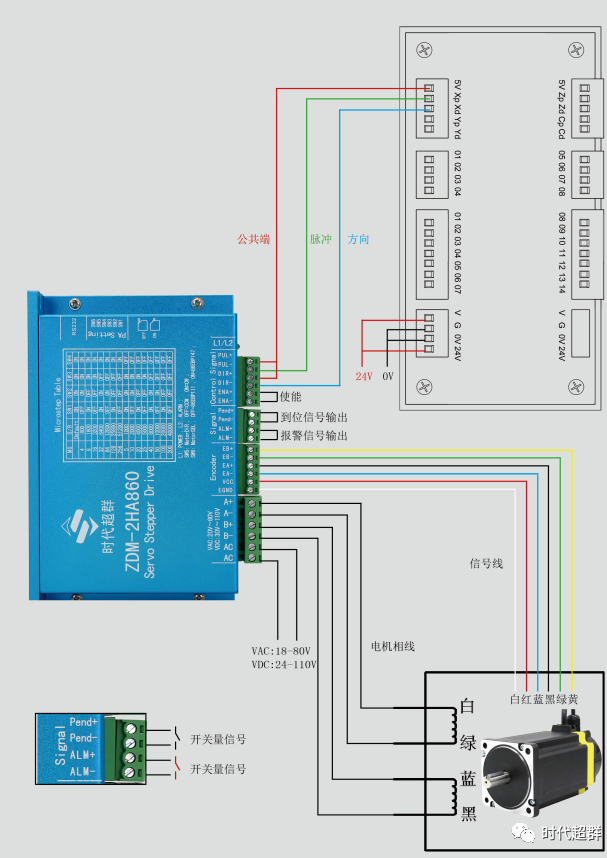

閉環步進電機接線
A+,A-,B+,B-對應接相線白色，綠色，藍色，黑色 EB+,EB-,EA+,EA-,VCC,EGND對應接編碼器線黃色，綠色，黑色，藍色，紅色，白色 一定要這樣接線，否則上電電機會報警 控制信號線
PUL+接控制器的脈沖正 PUL-接控制器的脈沖負 DIR+接控制器的方向正 DIR-接控制器的方向負
當使用中發現方向不對，需要換向時要注意： 不是與開環步進電機一樣，把相線兩相對調就可以了 而是不要改動任何線序，直接把撥碼開關S5撥碼下?lián)埽瑪嚯娚想娚В较蚓驼{(diào)過來了
CCW逆時針方向旋轉為正轉，CW順時針?lè)较?/span>旋轉為反轉
|
