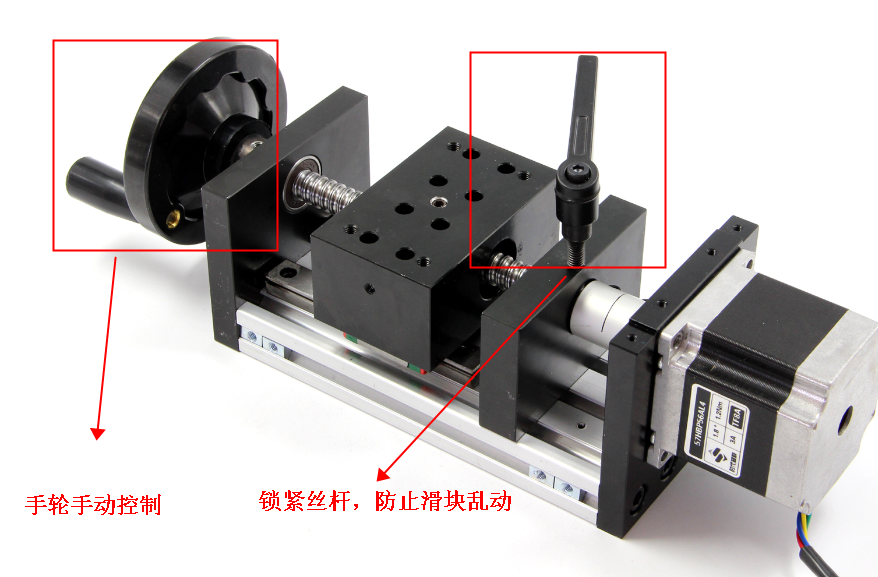

圖中為客戶定制的一款時代超群80型材的雙線導軌，加裝了手輪，和鎖緊功能，客戶負載20KG沒問題。這種HBX系列雙線型滑臺導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1204、1605、1610；1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米。

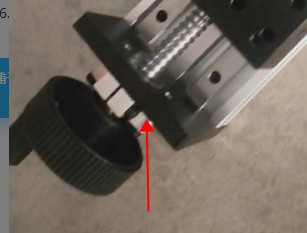

上圖為鎖緊部件，美觀實用。自鎖力大 產品尺寸圖如下：

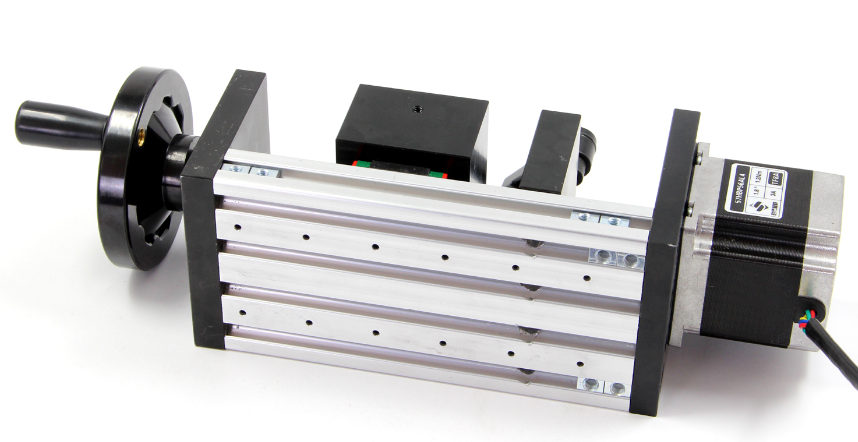

此款導軌的型號為HBX1204G-100SL,有效行程100MM，絲桿直徑12MM，導程4MM，導軌材質選用了鋁合金+軸承鋼+鐵。各個方位均設有安裝孔位。方便安裝。可根據客戶要求定制。
導軌一端搭配的時代超群57系列步進電機57HBS56AL4-TF8，可以實現導軌自動化控制。電機步距角1.8° 扭矩1.2N.m，電流3A，機身高56MM，出軸長22mm，軸徑Φ8MM，銑扁，此款電機結構簡單、可靠性高、經濟耐用。

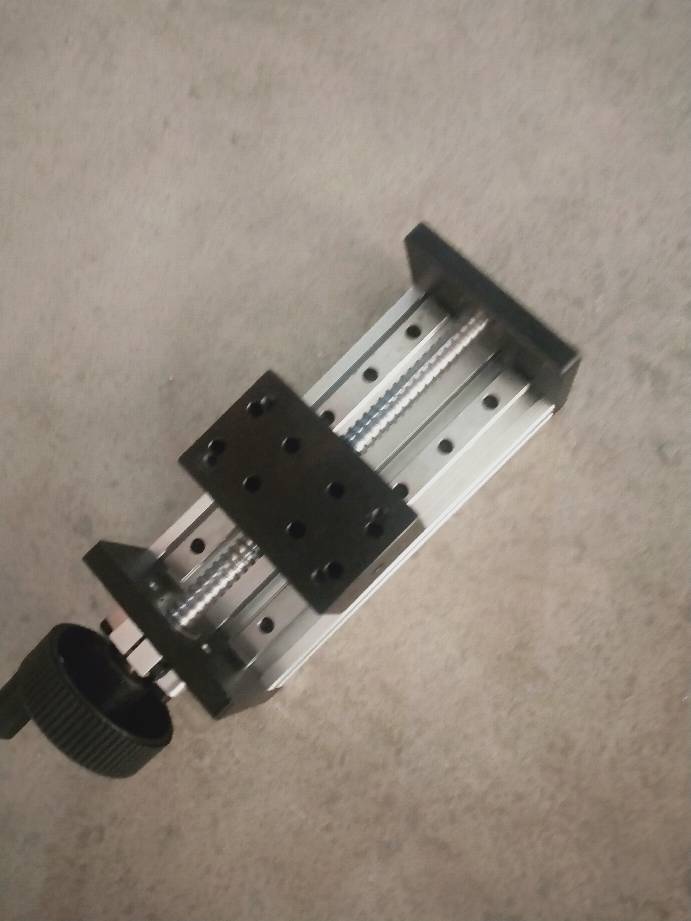

另一端加裝了一個手輪。可以手動控制導軌的移動。
時代超群其它款類型導軌推薦：
聯系方式：QQ:467102884 電話：13811070445（劉女士）
