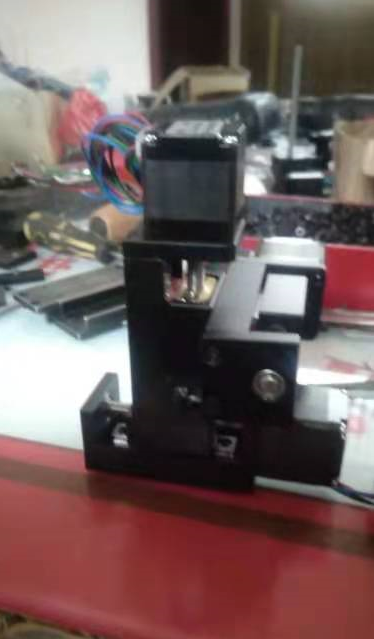

上圖為國外客戶定做的一套有效20MM的xyz模組，電機是28步進電機。導軌T型絲桿傳動，直徑6mm，導程2/4/6mm可選，螺母采用的是消隙螺母，內置微型直線導軌，保證精度和直線度。可以用于醫療器械，搭載傳感器，可視鏡頭等。

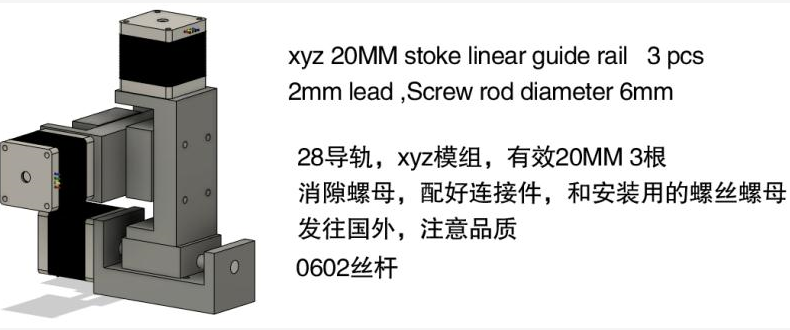

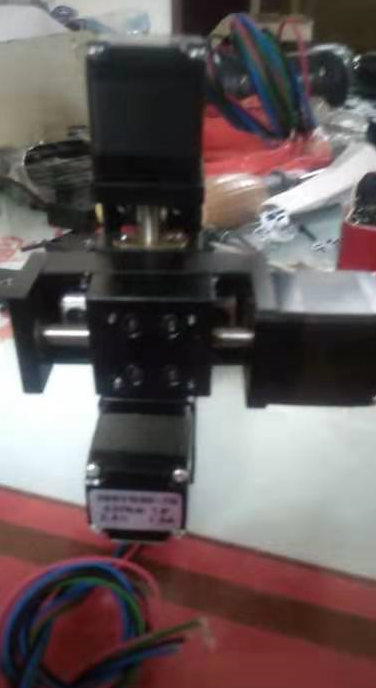

客戶XY十字組裝，Z軸采用L行鏈接，高效穩定，具體尺寸圖如下： 產品尺寸圖如下：
產品材質:鋁合金+不銹鋼 絲桿規格: T6/2，T6/4，T6/6， T6/12 (預定T6/1) 有效行程: 20mm/50mm/ 100mm/ 150mm/200mm 速度; 0.1-120mm/S 精度: 0.1mm 負載: 0-2.5KG (水平****值)，0-1KG(垂直****值)
28步進電機電流比較小，用一般的驅動器會發熱比較大，所以我們建議使用我公司的ZD-2HD318驅動器，性能穩定，發熱小，驅動0-1.8A電流可調
ZD-2HD318高性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流1.8A；輸入電壓：DC 32V(峰值)；短路、過流、過熱保護功能；內部每秒0-10K脈沖，實現簡單控制；高細分，****支持128細分設定。 主要功能： ·整步、2、4、8、16、32、64、128細分可調 ·短路、過流、過熱保護功能自動保護 ·自動半流鎖定，減少待機發熱 ·支持脫機、使能、鎖定等功能
