摘 要：針對鍍膜工程玻璃生產線工藝復雜，結構龐大，控制參數眾多，鍍膜過程控制要求響應快、精度高的特點，設計了以西門子s7—400PLc為核心的生產過程控制系統，結舍系統結構與硬件配置方案；詳細闡述了真空泵、磁控濺射靶陰極電源和玻璃傳送伺服電機等子系統的控制策略和特點．給出玻璃長度計算方法和公式，以及位置控制程序流程框圖，該系統采用2塊獨立工作的cPu模塊，細化控制任務，提高了編程的靈活性和系統的可靠性。在wincc組態軟件平臺上，設計了系統監控軟件，上位機處理大量生產過程數據，歸檔重要參數，實現鍍膜玻璃生產過程實時監控：控制系統在現場的成功應用表明，該系統結構合理，功能完善，控制效果好，滿足了工程玻璃真空鍍膜生嚴過程自動化的各項要求。
關鍵詞：鍍膜玻璃；S7-400PLc；winCC；硬件配置1引 言鍍膜玻璃是在玻璃表面涂鍍一層或多層金屬化合物薄膜，以改變玻璃的光學性能，使產品呈現豐富的色彩，并且對可見光有適當?shù)耐干渎剩瑢?duì)紅外線有較高的反射率，對紫外線有較高吸收率，廣泛應用于工程建筑以及汽車、船舶等交通工具鍍膜玻璃的生。
產方法很多，主要有真空磁控濺射法、真空蒸發法、化學氣相沉積法以及溶膠一凝膠法等一：
利用磁控濺射技術，可以在白色玻璃基片上鍍出多層復雜膜系，膜層的耐腐蝕和耐磨性能較好，是目前使用和生產較多的方法，但該制備方法要求的真空環境極為苛刻，生產線結構龐大，電氣控制系統實現較為困難、傳統鍍膜生產線存在控制精度不高、產品規格受限、質量不穩定等問題。
本文主要針對真空磁控濺射法生產過程的特點，提出了基于西門子S7_400PLc的控制系統的設計方案，重點分析了真空環境磁控濺射陰極電源和玻璃傳遞伺服子系統以及上位機監控系統控制難點的實現過程。
2控制系統設計
1)控制系統組成基于西門子s7_400PLc控制系統配置有2塊獨立工作的cPu416-2DP模塊，分別完成相對獨立的工作。其中，1個cPu模塊實現傳動系統以及與之相關的光電開關、門狀態的檢測與控制；另一個cPu模塊控制真空抽氣、磁控濺射、工藝氣體配氣系統。

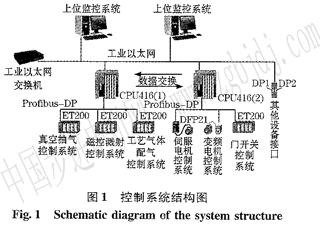

2個cPu通過工業以太網交換數據同時也可與上位機進行通信，如圖l所示。
2)真空泵抽氣控制系統 系統分大氣和真空2種工作模式。大氣模式主要用于設備調試與檢修，真空模式又分為自動和手動2種操作方式。真空抽氣系統具有以下4種功能：
①檢修后自動抽氣進入生產準備狀態。
②正常抽氣進人生產準備狀態。
③自動整體放氣和局部放氣。
④停產自動保持氣壓。
真空排氣系統分三級進行控制，由前至后的順序是旋片泵、羅茨泵和分子泵，它們的啟停順序要求非常嚴格。尤其是分子泵屬于精密設備，在程序上必須作完善的保護。
下面介紹它們的工作原理以及控制方法。
旋片泵TP可以在大氣狀態下啟動，啟動前必須通過真空度檢測表PG判斷所要抽氣的腔體內真空度，防止氣流倒灌把旋片泵的泵葉沖壞：如果檢測到腔體為大氣狀態，可以立即打開管道閥Hv啟動_rP進行抽氣；如果檢測為真空狀態，則必須在HV關閉狀態下啟動TP一段時間，再由PG檢測到內外真空度平衡，才能打開Hv。
羅茨泵RP的啟動對真空度要求較高，必須在50 mbar狀態以下，且判斷到前級相應的旋片泵為啟動狀態，自身才可以自動啟動，即使在全線手動控制模式下，不滿足這2個條件，手動操作也不能啟動RP．當鍍膜室的真空度達到5×10﹣2mbar時，便可以啟動分子泵MP進行接力抽氣，鍍膜生產所需要的鍍膜室背景真空度一般為10﹣2barn如果出現設備故障等緊急情況，程序立即轉入停產保壓流程，按照HVTPRPMP順序依次關閉對應的管道閥和真空泵。

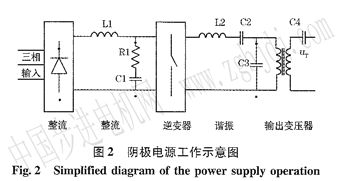

3)磁控濺射系統 磁控濺射是向接近真空的密封腔體充入氬氣或其他惰性氣體，陰極兩端達到設定電場強度，產生輝光放電，陰極電源工作泵理圖，如圖2所示。
濺射區共25個陰極位，對應有18個陰極電源，其中，7個直流電源、11個中頻電源。根據陰極電源的控制接口，選擇Profus總線控制方式，控制所有的操作、參數設定和數據交換。并根據產品生產工藝控制參數，接受反饋信號，進行安全連鎖和過程控制，并監控運行狀態，記錄和打印運行參數、曲線。

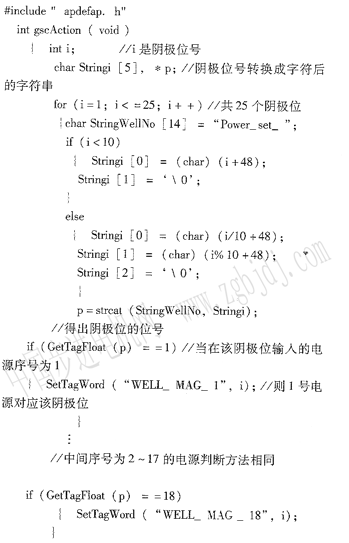

同時，系統會對每個陰極位自動識別，在計算機上自動顯示當前陰極電源的輸出所接的陰極位置，因?yàn)殡娫床皇桥c陰極位一一對應，所以只有當檢測到某陰極控制柜上有陰極電源插入時，才打開相應的陰極電源，否則系統禁止給該陰極電源通電。這一功能是在wincc全局腳本里通過c語言編程實現的，相應的c腳本代碼為
4)伺服電機控制系統
玻璃鍍膜生產工藝要求傳動系統響應快，控制精度高，在鍍膜區需要高精度位置控制，采用伺服電機控制系統，實現高精度的速度和位置控制。
本系統伺服電機選用sEw的KAF7cM90M／BR／TF／Eslh／SM52型，電機扭矩11N·m，額定轉速3 000 r／min，減速比i 8．56，通過對伺服控制器FM453編程，采集編碼器的當前脈沖數，通過Pro曲us總線實時傳送給PLc，實現精確玻璃計長和位置控制等功能。

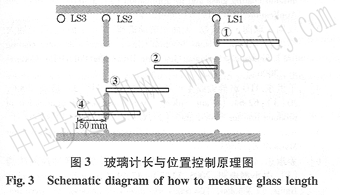

①玻璃計長伺服電機每轉一圈對應編碼器增加4 096個脈沖數，傳送臺滾輪半徑r=60 mm，所以每1個脈沖對應玻璃傳送前進距離關系為e=2π∥4 096i=O．010 752 2 mHl／脈沖 (1)玻璃鍍膜生產以“鍋”為單位，一鍋往往不只一片玻璃，進行玻璃計長只需得到一鍋玻璃的頭部和尾部分別對應的脈沖值，就可以計算出整鍋玻璃的長度，如圖3所示。
當傳送玻璃至位置①時，感應到光傳感器Lsl，得到Lsl上升滑信號，開始計長過程，記下編碼器脈沖數PEcl；傳送至位置②時，得到Lsl下降沿信號，記下當前脈沖數賦給PEc2；在位置③，得到Ls2上升沿信號，結束計長過程，整鍋玻璃長度為Z=c·(PEC2一PECl)=O．01075(PEC2一PECl)㈣(2)將計算出來的長度存儲于PLc的數據塊中，用來作為上位顯示和出口區往外分發整鍋玻璃的判斷比較。
②位置控制 系統工藝要求在鍍膜腔室中，玻璃向前傳送感應到Ls2時，將控制模式由速度控制轉為位置控制，位控距離為150 mm，根據計算公式150 mm對應13 950個脈沖數。圖3中，玻璃從位置③到④過程所示即為位置控制，對應的程序流程中，PNOW為編碼器實時脈沖值，PEND為目標位置脈沖值，PEND=PLS+13 950，Ls3是為防止玻璃過沖而設置的光傳感器。

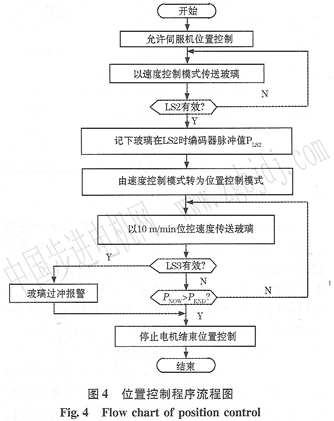

具體程序流程圖，如圖4所示。
5)變頻電機控制系統
西門子公司的MM440通用型變頻器有多種型號，可以控制額定功率范圍從120 w到：200 kw的三相交流電動機，它具有多個繼電器和模擬量輸出，6個數字輸入和2個模擬輸入端，配置非常靈活，并且有多種可選件供用戶選用，如Pc通訊模塊，****操作面板，Profus通訊模塊等。：玻璃鍍膜生產線的裝、卸片區采用變頻電機進行玻璃傳動操作，MM440變頻器通過Pmfii]us總線與PLc控制系統通訊，數據格式符合VDI／VDE規范．3689“變速傳動裝置的ProbusPro一file數據結構可以是PpO類型1或PPO類型3。
有效的通信數據塊被分成PKW區和PzD區2個區域，其中，PKw區用于讀寫參數、讀出故障信息等，PzD區是過程數據區，是為了控制和監測變頻器狀態而設計的，過程數據包括發送報文的控制字(sTw)、設定值(HSW)和接收?qǐng)?bào)文的狀態字(ZSg，)、實際值(HlW)。
根據鍍膜生產工藝要求，本系統的MM440變頻器采用了PPOl型通訊報文，報文結構為4PKW/2PzD，要實現與主站PLc的Pm矗bus—DP通信，首先要在sTEP7軟件中進行MM440變頻器的硬件組態，選擇PPO類型1，然后在下位機程序中調用系統功能塊sFcl4／sFcl5來實現PLc與MM440之間的數據通訊。使用PmFbus通訊模塊(cB)，IVIM,440相關的通訊參數要進行設置，見表1。
3上位監控系統
在玻璃鍍膜生產過程中，操作員要實時分析諸如玻璃長度，陰極電源功率，電機運行狀態等多種數據和設備信息，根據現場情況進行相應操作，要求上位監控界面簡潔，且功能全面易操作。本系統使用西門子公司的wincc6．O軟件進行上位組態，與sTEP7下位編程軟件緊密結合，很好地滿足了實際生產需求。具體實現的功能如下：
①生產監控與操作顯示整個生產工藝流程模擬圖，操作員可以監視生產狀況，并可實現設備啟動、停止，修改工藝參數等操作。重要參數的數據歸檔：保存與更新真空計讀數，陰極電源功率，循環冷卻水溫度和流量等數據，并以趨勢曲線形式在監控界面上顯示。②故障報警系統提供多種報警和分級處理功能，報警事件能自動記錄。為了提高系統的安全可靠性，設計有報警自動彈出功能，無論在哪個監控畫面中進行何種操作，只要發生報警，就自動彈出報警畫面，同時發出聲光報警。
4結語
論文針對真空磁控濺射玻璃鍍膜法生產工藝特點，設計了西門子s7-400PLC控制系統．使用2塊獨立工作的cPu模塊分別控制真空泵、陰極電源、伺服電機等設備。利用Wincc6 O組態軟件實現對整條生產線的上位機監控，完整顯示生產線上所有設備的運行方式、流程作業情況及工藝參數當前值等信息，極大地減輕了操作人員的勞動強度，提高了控制系統的可靠性和生產效率，以及鍍膜工程玻璃生產線的自動化控制水平。目前該鍍膜生產線控制系統已經應用于國內某玻璃加工工廠，系統投入使用半年以來，控制性能穩定，月均產量達10萬平方米，處于國內****水平。
|
