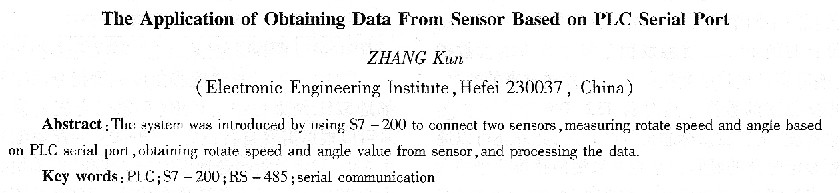

PLc串口在獲取傳感器數據中的應用
張坤
(解放軍電子工程學院，安徽合肥230037)
摘要：介紹了用西門子s7—200可編程控制器通過Rs-485串口連接兩個傳感器測量轉速與角度，從中獲取轉速和角度數據，并進行數據處理。
關鍵詞：PLc；s7—200；Rs-485；串口通信
中圖分類號：T3／1383．2 文獻標識碼：A 文章編號：1004-7018(2008)06—0013—03
0引 言
S7—200是西門子公司研制的一種薪型可編程控制器，它工作可靠，功能強，存儲容量大，編程方便，抗干擾能力強，并且有較強的通信功能。因此可以通過它的串口與計算機或其他智能裝置進行聯網及通信，現代工業設備大都具有智能化、模塊化的特點，往往只需要上位機發出一條指令就可以獨自完成工作，并將結果通過總線返回給上位機，在其工作期間不需要任何其它設備的干預，這就給上位機留有時間來完成其它工作，對于保障系統的穩定性起到了重要作用。本文介紹的系統由s7—200通過Rs-485總線連接速度和角度傳感器，角度和速度傳感器分布于工業現場的不同位置，PLc向它們發送測量指令，傳感器收到指令后向PLc回傳含有速度和角度值的數據，并由PLc完成數據處理任務。
l系統硬件構成
本系統主要由電源模塊、PLc、兩個分布在不同場地的旋轉變壓器、FB900c及FB900v變送器構成，如圖1所示。電源模塊向PLc提供24 V直流電，市電向FB900c、FB900V提供220 V交流電，PLc上Rs-485口的3、8是數據4、B端，而FB900c／V的8、9是Rs一485的數據A、B端，因此FB900c／V串口的8、9分別與PLc串口的3、8相連。FB900c／V上的端子號從左至右依次為1～7，其中1、2為供電端口，3、4為FB900c／V向旋轉變壓器提供的8 V交流電，5、6、7為旋轉變壓器向FB900C／V提供的信號。
2軟件設計總體思路
FB900c／V將旋轉變壓器傳來的信號分別轉換成角度和速度數據，通過Rs-485總線傳向PLc再由PLc對其進行處理。為了避免數據傳輸過程中發生數據沖突，將FB900C／V設置成指令傳送模式，F(xiàn)B900C／V收到相應的指令就會向Rs 485總線上傳含有角度和速度的數據，沒有收到相應的指令就不會發送數據。為了避免數據沖突，采用分時讀取FB900C和FB900V數據方式，即PLc先發送讀取速度數據指令，F(xiàn)B900V收到后就立即向總線上傳送速度數據，PLc收到總線上的數據后將其存儲下來并對其進行處理，完成數據處理后PLc再發送讀取角度數據指令，F(xiàn)B900C收到指令后立即向總線上傳送角度數據，PLc收到總線上的數據后將其存儲下來并對其進行處理，完成數據處理后PLc再發送讀取角度速度數據指令，依次不斷循環下去。分時工作由PLc的定時器B2和T196完成，T32定時則T96復位,如果T96定時，則T32復位，依次循環。它們的周期都為40 ms，T32等于40 ms時，PLc發送讀取速度指令，并打開中斷事件25，F(xiàn)B900V傳送速度數據后，PLc響應字符中斷接收完數據后就將其處理完畢，接著將T32復位。再打開T96直到T96等于40 ms，PLc發送讀取角度指令，并打開中斷事件25，F(xiàn)B900C傳送角度數據后，PLc響應字符中斷接收完數據后就將其處理完畢，接著將T96復位并打開T32，如此不斷循環。流程圖如圖2所示。在流程圖中兩個定時器依次打開和復位，當每個定器計時到40 ms，就觸發程序發送相應的讀數指令，響應字符接收中斷接收傳感器發送過來的數據，處理接收到的數據。定時器T32、T96起到了作為采集速度、角度數據標志信號的作用，此外還可以通過更改定時器的延時值來控制采集傳感器信號的周期。發送指令、接收數據及數據處理在文章的后續部分作詳細介紹，主程序流程中就不作敘述了。
 3 PLc及FB900C／V串口參數的設定
SMB30和SMBl30是s7—200的通信控制字，用來設置通信的波特率，奇偶校驗位、停止位和字符長度。SMB30對應端口0，SMBl30對應端口1。SMB30和SMBl30的各位及含義如表1所示。
其中，校驗方式：00和11均為無校驗、Ol為偶校驗、10為奇校驗；字符長度：O為傳送字符有效數據是8位、l為有效數據是7位；波特率：000為38 400、001為19 200、010為9 600、叫l(wèi)為4 800、100為2 400、101為1 200、110為600、111為300；通信協議：00
為PPI協議從站模式、01為自由口協議、10為PPI協議主站模式、1l為保留，缺省設置為PH協議從站模式。
FB900V／c變送器的信號采用波特率為9 600，數據位為7位，校驗方式為偶校驗，它們的設定通過購買時自帶的軟件來設定。PLc的通訊協議采用自由口協議。為了實現PLc與FB900V／c之間能夠傳送數據，寄存器SMBl30的各位的值的設定如表2所示，從表2中可得出SMBl30對應的16進制數為69。
4數據的發送與接收
FB900C／V的讀數指令格式如表3所示。
FB900C／V讀取速度和角度數據指令的字符位都是52H，結束位都是ODH(廠家規定值)，模塊編號可以根據需要自行設定。FB900V的模塊編號設為30H、32H負責傳送速度數據，F(xiàn)BOOD的模塊編號設為：30H、31H負責傳送角度數據。FB900V速度變送器的數據輸入指令格式如表4所示。
FB900C角度變送器的數據輸入指令格式如表
5所示。
PLc發送指令(XMT)激活發送數據緩沖區(TBL)。數據緩沖區第一個數據指明了要發送的字節數，****數為255個。PORT指定了用于發送的端口。發送讀取速度數據指令，就將04、52、30、32、OD(都為16進制)填人發送緩沖區，發送讀取角度數據指令，就將04、52、30、3l、0D(都為16進制)填人發送緩沖區。發送完后打開字符接收中斷，本系統中用的是端口1，對應的中斷號是25。每接收一個字符產生一次中斷，中斷鏈接到中斷處理程序，中斷處理程序?qū)⒔邮盏酱鎯υ赟MB2中的字符，再轉存到PLc里的存儲區。
傳感器發送數據格式如表6所示，l是開始位，2、3是變送器編號，4是狀態位(指輸出數據的狀態其中D=角度數據，y=速度數據，E=變送器出錯)5為數據的符號，6位以后為數據(角度數據最多為8位數據+l位小數點，速度數據最多為4位數據+1位小數點)，最后一位為結束位cR(0DH)。
表中都是16進制的角度數據，并且變送器編號為01，輸出角度為268。。對應字符(ASCⅡ碼)如表7所示。
速度數據格式如表8所示。
表中都是16進制的速度數據，并且變送器編號為02，輸出速度數據為12．O時，對應字符(ASCⅡ碼)如表9所示。
PLc接收傳感器發送來的數據以是否收到02H為開始，如果沒有收到02H則中斷返回，收到02H則將后續字符轉移到PLc所指定的存儲單元并檢驗是否接受到0DH，接收到結束位0DH就開始對所收到的數據進行處理。數據的接收流程如圖3所示，在數據接收流程中，每接收一個字符就會產生一次字符接收中斷，IN皿和INTl都是中斷服務程序。在沒有收到起始字符時INTO為產生的字符中斷服務，INTD中先判斷收到的字符是否是02H，若是，就將字符緩沖區的第一個字節VBl00清零，調用子程序2將02H存入vBl00之后的存儲單元中，接著就將INTl連接到字符中斷，這時INTl為產生的字符中斷服務(INT0不起作用)。在收到起始字符后產生的每次字符中斷，中斷服務程序INTl都調用子程序2，將收到的字符存人起始字符的后續單元中。INTl在存儲收到的字符后還判斷收到的是否為結束字符，若收到，就調用子程序3進行數據處理并將IN陽再次連接到字符中斷(此時INTl不起作用)，準備進行下一組數據的接收。
子程序2代碼如下:
LD SM0.0//裝載指令
INCB VB100//字符計數器加1
INCD VD86//指針VD86加1
MOVB SMB2,VD86//字符存入指針?biāo)竼卧映绦?為數據處理程序,在后面的文字中將作詳細介紹并配有流程圖. 5數據處理

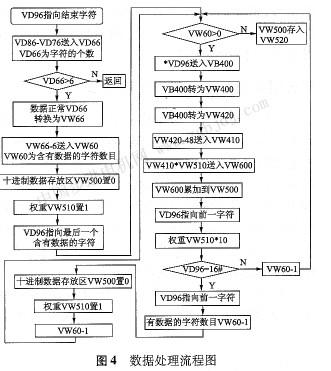

從傳感器接收過來的數據只是從02H～0D11之間的一組16進制字符，還無法直接將其中所包含的角度和速度值以一個數的形式來使用。本文所講的數據處理，只是從接收過來的一組字符中取出所包含的速度和角度值。數據處理的關鍵在于找出02H～0DH之間的數據位和符號位，并將其按照：Y=±(x1-30H)×1+(x2—30H)×lO+(x3-30H)×100+(x4—30H)×1000+(x5—30H)×10000……，計算出對應的十進制值。x1為0DH前的第一個字符，x2為0DH前的第二個字符，x3為0DH前的第三個字符，依次類推直至符號位后面的第一個字符，本文中對數據精度的要求不需要精確到小數位，所以若0DH前的第二個字符為2E，則令x1為ODH前的第三個字符，x2為0DH前的第四個字符，x3為0D}I前的第五個字符依次類推直至符號位后面的第一個字符。軟件實現時指針V1396、vD86都指向0DH，V1376指向02H，VD86-VD76—6為含有數據位的個數，若個數大于6則繼續執行后續指令，否則收到的字符組中不含有數據(這種情況下起始字符、模塊編號、狀態位、符號位加結束字符不會超過6位)，返回即可。VW520存放了數據結果，符號位為“-”時只需用O減去Vw520結果再存入VW520即可，符號位為“+”時不需要作任何變化。軟件處理流程如圖4所示。流程圖中，指針VD86和VD96都指向結束字符，VI)76在數據接收流程中已指向起始字符，VD86-VD76可求出  接收緩沖區字符的個數，移動指針VD96可依次找出個位、十位、百位等對應的字符。VW60里是傳感器所測數據有效數據的個數，用來判斷乘累加是否結束，VW600里是傳感器所測數據有效位對應的十進制數乘以權值后所得的結果，VW500存放乘累加的結果，VW510存放的是有效數據位個位、十位、百位等對應的權值，在乘累加過程中Vw510的值會依次為1、10、100、1000等，VW400、Vw420里都存放了由指針VD96所取出的字符，VW410里存放了由ASCII碼轉換的十進制數，VW520保存了上一次十進制所測的數據。
6結語
綜上所述，本系統在80 ms的周期內分別對角度和速度值各采集一次，并將它們轉換成十進制，為PLc后續工作提供了數據來源。經實踐證明，可靠性、穩定性比較好，能夠滿足實時性要求不是較高的工業應用場合。
|
