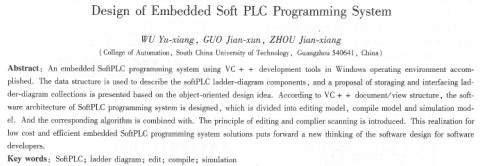

嵌入式軟PLC編程系統的設計
吳玉香，郭建勛，周建香
華南理工大學自動化學院，廣東廣州54064
摘 要：完成一種在Windows操作環境下采用VC++開發工具設計的嵌入式軟PLC編程系統。采用面向?qū)ο蟮脑O(shè)計思想，提出了描述軟PJ,C梯形圖元件的數據結構，以及對梯形圖元件集合存儲和交互的方案。該系統針對vc++的Documenf/View的結構，設計了軟PLC編程系統的軟件結構，分為編輯、編譯和仿真等功能模塊，且結合相應的算法買現，并重點介紹了梯形圖程序的編輯和編譯掃描原理：為低成本高效率實現嵌入式軟PLC編程系統提出了新方案，也為軟件開發人員提供一種軟件設計的新思維。
關鍵詞：軟PLC；梯形圖；編輯；編譯；仿真
中圖分類號：TP 273 文獻標識碼：A
1引言
隨著控制技術向網絡化、智能化和開放式發展，傳統PLC逐漸暴露出許多不足，主要表現力技術封閉，造成了各生產廠商的PLC產品互不兼容，且編程開發方法差別很大，技術專門性很強，用戶必須經過長期培訓才能掌握其中一種產品的開發方法，這些問題制約了傳統PLC的快速發展。隨著計算機科學的發展和工業控制的IEC61131國際標準的制定，出現了用軟件方式實現傳統PLC控制功能的軟PLC技術。
軟PLC具有符合現代工業控制技術的優點，體系結構開放，支持多種硬件環境，解決了傳統硬PLC互不兼容的問題。軟PLC把控制運算的功能封裝在軟件中，具有傳統PLC的功能，可在計算機操作系統中實現程序的編輯、運算、編譯、存儲等功能，具有編程語言標準化、控制功能模塊化、硬件配置靈活等特點Windows環境下引入vc++開發工具，用vc++強大的軟件功能，使人機交互界面更友好，由于vc++固有的面向?qū)ο髾C制，可方便地設計梯形圖數據結構，并結合相應的算法，完成軟PLC編程系統設計。本文給出編輯、編譯和仿真模塊。
2嵌入式軟PLC系統的總體框架
嵌入式軟PLC主要由編程系統和運行系統組成。編程系統進行梯形圖的編輯、指令的解析以及生成目標代碼；運行系統執行目標代碼，實現控制目的。
本文介紹的嵌入式軟PLC編程系統其總體架構，如圖l所示。
嵌入式軟PLC編程系統的編程語言基于國際電工委員會發布的IEC61131-3國際標準，是一個通用的開發環境，主要由編輯、編譯、仿真和通信4大模塊組成。其中，編輯模塊提供用戶程序開發環境；編譯模塊實現對用戶程序的掃描和編譯；仿真模塊用以離線模擬、調試用戶程序；通信模塊負責把編譯后的用戶程序目標代碼下載到運行系統。
3軟PLC編程系統的界面設計
IEC61131-3國際標準定義了5種PLC編程語言的規范：梯形圖( LD)、順序功能圖(SFC)、功能模塊( FBD)、結構化文本(ST)和指令表(。由于梯形圖簡單、直觀，所以本編程系統主要采用梯形圖作為用戶程序的開發語言。
本軟件采用vC++開發工具，并基于多文檔的DocumenU View結構設計，以支持梯形圖和指令表對應的格式一。其界面由梯形圖編輯區、指令表區和信息輸出區三部分組成，如圖2所示。
梯形圖編輯區用于梯形圖駐留和相關參數的設置；指令表區用于顯示梯形圖對應的邏輯指令；信息輸出區顯示梯形圖可能的語法錯誤信息以及正確執行后的輸出信息。
4梯形圖數據結構設計
1)梯形圖元件類的繼承關系設計梯形圖元件包括常開觸點、常閉觸點和輸出線圈等簡單元件和定時器、計數器、數據運算（包括加減運算、比較運算等）等復雜元件。由面向?qū)ο蟮睦^承特性，可以抽象出一個類作為梯形圖元件的總體接口，再以這個類為基礎，派生出具體的元件子類。梯形圖元件的抽象類定義如下：
由此抽象類派生出簡單元件類和復雜元件類，并擴充相應的屬性和方法操作；再由這兩個類派生出具體元件類，如常開觸點或定時器等。各元件類型的繼承樹示意圈，如圖3所示。
2)梯形圖容器的數據結構設計整個存儲梯形圖的容器選擇用雙向鏈表結構表示。其原因基于以下兩點：
①對梯形圖的添加、修改、刪除等操作，能夠方便地運用鏈表的存儲結構完成。
②梯形圖的編輯過程是動態的，梯形圖的行數、列數和元件類型都是未知的，。這種動態存儲過程，用鏈表結構比其他的數據結構表達得更為清楚、有效。
存儲梯形圖的雙向鏈表在文檔類中定義為：CObList m_ LADList，存儲秭形圖的容器。由此，添加梯形圖元件，實質就是在內存中建立相應的對象，并調用鏈表的AddHead或AddTail函數加入該對象的指針；而刪除梯形圖元件，實質就是調用鏈表的RemoteHead或RemoveTail函數移除鏈表中對應對象的指針。下列代碼表示生成一個常開元件對象，并把該對象的指針加入到鏈表中：
3)用戶對梯形圖元件的控制用戶通過與編程界面的交互，達到對梯形圖元件的控制。為了縮小顯示、控制和梯形圖元件三者間的耦合性，可引入MVC( Model-View-Control)模式解決。其中，vc++中的CVieW類充當顯示部分，并設計CPLCEleCon-troller類用以控制梯形圖元件。CPLCEleController類依賴于工廠類CPLCEleFactory類，通過簡單工廠模式以創建梯形圖元件實體，并且針對編輯、編譯和仿真的操作封裝了相應方法。其定義如下：
5梯形圖的編輯
梯形圖的編輯部分封裝于視圖類，能實現存儲與顯示分離，以有效降低代碼的耦合性。
梯形圖的編輯大體可分為以下步驟：
Step1選擇所要加載的梯形圖元件類型。
Step 2用戶在編輯區單擊鼠標，掃描程序獲取單擊點對應位置的笛卡兒坐標值。
Step 3添加該梯形圖元件到存儲鏈表中。
Step 4在窗口中顯示該梯形圖。
Scep 5設置梯形圖元件的其他參數。
1)梯形圖的繪制 矢量圖是計算機通過數學表達式解析的圖形，具有內存消耗小，操作靈活的特點。因此，本軟件按矢量繪制梯形圖。
在vc++申，MFC類庫中的CDC類封裝了矢量圖的相關操作，由此，對梯形圖的繪制可以通過遍歷鏈表，并調用CDC類對象指針的函數來完成。并基于面向?qū)ο蟮亩鄳B(tài)性調用各元件實際的繪制操作：
梯形圖被繪制后，其類型、行號、列號信息均被確定。而其他的參數，如元件編號、定時器的時基，由用戶輸入確定，具體可以通過添加消息映射函數，掃描鼠標操作實現。當用戶雙擊某梯形圖元件時，彈出參數設置對話框，輸人數據后，相關的參數就被綁定在該元件對象中。
2)梯形圖的序列化要實現梯形圖的多次編輯，就要對梯形圖實現序列化，將其保存為文仲；而當再次調用時，需要把程序加載到內存。
對于Document/View結構，數據都存放于CDocu-ment類里，將其中的變量寫入文件，即實現了梯形圖的序列化；打開文件時，通過動態創建機制，把其中變量導人內存，即實現了梯形圖的反序列化。
6梯形圖的編譯
梯形圖的編譯是編程系統的關鍵部分，因為編譯的實質是把用戶編輯的梯形圖程序，經過語法分析和邏輯分析，循環掃描，最終生成運行系統可識別的目標程序。
按照梯形圖編程語言規范，編譯程序掃描梯形圖，經過語法分析和邏輯分析后，若發現梯形圖有錯誤，便生成相應的錯誤提示信息，并復制到用戶界面。
1)梯形圖的掃描梯形圖掃描和編譯以梯級為單位，且梯級是由相互影響的行組成的最小單元，梯形圖掃描，如圖4所示。
對梯形圖的掃描采用深度掃描算法，即以豎線元素作為邏輯區分，對梯形圖網絡自左向右，從上至下，逐個元素進行。
以圖4力例，一個梯形圖梯級的深度掃描過程如下：
Step l首先讀取串聯關系的元件Xl和X2。
Step 2遇到并聯結點A，從而轉至下一行掃描，讀取元件X4。
實踐證明，該掃描算法容易實現，能深入解析梯形圖邏輯關系，占用存儲空間較少，掃描效率較高。
2)梯形圖數據信息的記錄為了提高移植性，降低運行系統程序與vc++程序的耦合度，本軟件引入了生成相應的配置文件技術，以記錄梯形圖的數據信息，供仿真模塊或運行系統讀取。
梯形圖被掃描過程，程序自動生成梯形圖相關的邏輯關系數據對應的配置文件，用4組數字分別代表梯形圖的類型、連接關系，包括復雜元件中定時器的時基等數據信息，以備在運行系統加載。其梯形圖數據信息存儲結構示例，如圖5所示。
圖5存儲了一個梯形圖的梯級信息，一個梯形圖元件對應表中的一格，表中“x-x-x-x”的格式為簡單元件信息，分別表示“元件類型一連接關系一存儲類型一對應存儲類型數組的偏移量”。如表中第1行第1列的“1-0-0-25”數據，代表梯級中位于第1行第1列，無并聯關系的常開觸點，它在簡單元件類型輸入數組中的存儲偏移量為25。
7梯形圖的仿真
為了判定被編譯程序執行的正確性，本編程系統設計了仿真模塊，以模擬現場梯圖程序運行。仿真需要將梯形圖程序轉化為c程序，以實現邏輯控制。
仿真模塊主要分為邏輯運算模塊、算術運算模塊和梯形圖更新顯示模塊。其中，邏輯運算模塊是仿真模塊的核心，負責對梯形圖數據信息的識別，以及邏輯狀態的轉移。
仿真程序通過讀取存儲梯形圖邏輯信息的配置文件，并還原對應每個梯形圖元件及相應的邏輯關系。以下的代碼片段通過運行是類型識別，反映了當前讀取的元件是常開／常閉觸點或輸出線圈時的邏輯運算：
動態仿真過程在梯形圖編輯區實時顯示方便用戶進行錯誤定位、追蹤。具體表現為梯形圖元件能流導通時的變色反顯，可通過重繪觸發的方式實現。
8結語
本嵌入式軟PLC編程系統實現了梯形圖的編輯、編譯和仿真功能。并基于vc++開發平臺面向?qū)ο蟮姆庋b、繼承和多態性，通過編輯過程引入存儲梯形圖信息的配置文件，實現了編譯與仿真的橋接，有效地降低了與vc++開發環境的耦合度，移植性強。
|
