| 80BL165-3130無刷直流電機+ZM-7204無刷控制器（jz7) |
| |
| |

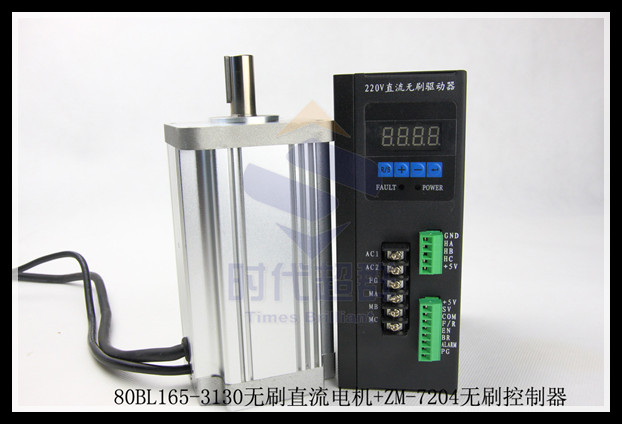

80BL165-3130無刷直流電機+ZM-7204無刷控制器 實物圖：
80BL165-3130無刷直流電機基本參數：
|
型號 |
額定電壓
(V) |
額定功率
(W) |
額定轉速
(RPM) |
額定轉矩
（N.M) |
級數 |
軸頸
(mm) |
單價 |
|
80BL165-3130 |
310 |
750 |
3000 |
2.5 |
4 |
14 |
700 |
ZM-7204無刷控制器簡介：
|
無刷控制器ZM-7204 |
|
主要功能 |
產品特性 |
工作條件 |
|
過電流、過熱過速度過電壓欠壓控制電源異常（保護） |
輸入電源 AC180/250VAC 50/60Hz |
使用溫度 0~+45°C
保存溫度 -20~+85°C |
|
模擬電壓調速 外部數字信號調速 和內部調速 |
連續輸出電流: 4.2A，適合750W以下的無刷電機 |
使用及保存濕度 <85% [不結霜條件] |
|
電機運行/停止控制
帶有使能功能 |
****輸出電流: 9.9A,可通過面板設置保護電流點 |
壁掛箱體式4位LED顯示4位按鍵操作 |
|
制動停機 電子剎車
快速讓電機停止轉動 |
報警輸出可面板操作功能 |
安裝尺寸 170*130*65 |
|
支持速度信號反饋
可外接顯示轉速 |
|
|

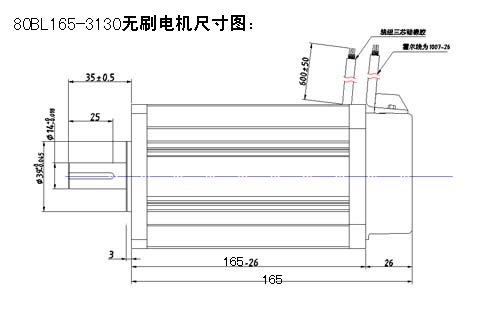

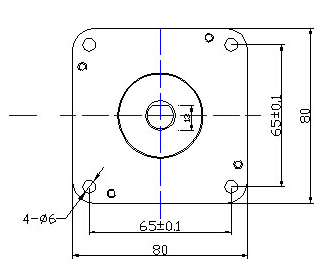

80BL165-3130無刷直流電機尺寸圖：
接 線 圖
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| C |
B |
A |
hC |
hB |
hA |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
