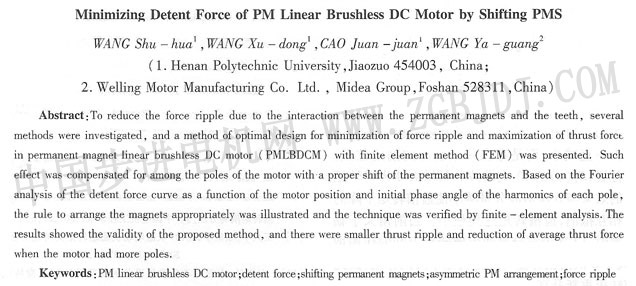

磁極偏移減小永磁直線無刷直流電動機磁阻力
王書華1,汪旭東1,曹娟娟1,王亞廣2
(1.河南理工大學,河南焦作454003；2.美的集團威靈電機制造有限公司,廣東佛山528311)
摘要：為了減小由永磁體和初級齒相互作用引起的永磁直線無刷直流電動機的磁阻力,提出了一種磁極偏移的優化方法。運用傅立葉級數和數值分析相結合的方法對磁阻力進行了分析,研究了優化磁極相對位置降低磁阻力的原理和方法,推導出了永磁體偏移量的規則。建立了電機的磁阻力有限元分析模型,并進行了仿真分析。結果表明,采用磁極偏移的方法可以很好地降低磁阻力,電機電磁推力降低很少,且電機極數越多優化效果越明顯,采用
有限元法驗證了該結論。
關鍵詞：永磁直線無刷直流電動機；磁阻力；磁極偏移；永磁體不對稱分布；推力波動
中圖分類號：TM33 文獻標識碼；A 文章編號：1004—7018(2008)09—0008—03
O引 言
根據供電電流波形的不同,永磁直線電動機主要分為永磁直線同步電動機和永磁直線無刷直流電動機。相對于前者而言,永磁直線無刷直流電動機的推力波動雖然更大,但它不需要主動的變頻控制,而且可以采用集中繞組,這些優點無疑可以簡化電機結構,降低對控制系統的要求[1]。永磁直線無刷直流電動機是一種新型的直線電機,具有單位出力大、調速性能好、定位精度高等優點,有著廣泛的應用前景,但是由于磁阻力的影響,推力波動較大。因此,磁阻力最小化研究仍然是電機設計的主要任務之一。分析研究產生推力脈動的原因,并進行電機優化設計,具有一定的理論和應用價值。
已有不少文獻對永磁直線同步電動機的磁阻力進行了分析,并得到了具有理論和實踐意義的結果,比如優化極弧系數、斜極、斜槽和虛數槽等,但對于齒槽型永磁直線無刷直流電動機的研究還不多[1]。文獻[1]利用有限元分析磁阻力,提出優化磁極寬度減小磁阻力的方法；文獻[2]提出斜極減小磁阻力的方法,但是該方法增加了電機設計制造的復雜性,提高了成本；文獻[3]采用斜槽的方法優化磁阻力,得到很好的效果,但也存在增加了制造成本的問
題；部分文獻提出優化槽型或齒型減小磁阻力[4-5],文獻[4]通過優化槽口形狀,采用數值和解析法相結合的方法減小磁阻力,但增加了電機制造難度。也有文獻進行了有關磁極偏移減小磁阻力方面的研究,文獻[6]提出了改變兩個永磁體相對位置的方法,但沒有給出多對極時如何確定永磁體位置；文獻[7]對旋轉永磁電機進行了磁極偏移磁阻力優化的相關研究；文獻[8]將磁極偏移的方法應用于圓筒型直線電機的磁阻力優化。文獻[9—12]也從不同角度進行了電機磁阻力的優化研究。本文從電機設計的角度進行研究,在保證電機出力不變或變化不大的情況下,通過磁極偏移優化直線無刷電動機磁阻力,有限元分析結果證明了該方法的可行性。
1理論分析
有限元數值分析方法對不規則邊界問題的處理非常方便,而且計算精度高,在電機設計領域得到廣泛應用。由于磁阻力主要是由初級和永磁體的邊端效應引起,不易進行直接的解析計算,采用有限元可以進行較精確的磁阻力計算。本文采用有限元方法對永磁直線無刷直流電動機磁阻力進行分析和計算。
磁阻力周期等于一個槽距,每個永磁體感應的磁阻力采用傅立葉級數展開[8],第I個磁極的磁阻力為：
式中：TX為槽距,設電機運動方向為x軸,x為x軸光標位移,PKI為磁阻力第k次諧波幅值。磁阻力各次諧波初相不同,qp為第I個磁極k次諧波的初相角。可以將第I個磁極的相角φkI表示為一個參考磁極的初相角的函數。例如,以第I=O極作為參考,有：
式中：qp為每極槽數。
總磁阻力表示為由式(1)表示的每極磁阻力的
合成,有：
式中：P為電機磁極數。由式(2)可知,當qp為整數時,每個極的各初相φkI相同,則總磁阻力為單個極磁阻力的p倍；當qp為分數時,由于各個極的磁阻力波形相位不同,合成的磁阻力就會比較小。( |
|
