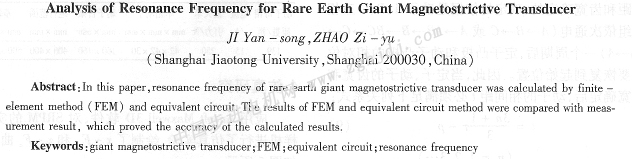

稀土超磁致伸縮換能器的諧振頻率分析
季嚴松，趙子玉
(上海交通大學，上海200030)
摘要：采用有限元方法和等效電路法對稀土超磁致伸縮換能器的諧振頻率進行計算，將求解結果與實驗測試結果進行比較，驗證了計算結果的準確性。
關鍵詞：超磁致伸縮換能器；有限元法；等效電路法；諧振頻率
中圖分類號：TM38 文獻標識碼：A 文章編號：1004—7018(2008)07-0018—02
O引 言
稀土超磁致伸縮材料(以下簡稱GMM)是一種新型功能材料。在一定的磁場作用下，該材料比傳統的鎳基或鐵基磁致伸縮材料具有更大的伸縮應變，因而被廣泛應用于各類換能器和驅動器中。GMM具有如下特點：(1)在室溫下的磁致伸縮應變大；(2)能量密度高；(3)響應速度快；(4)輸出力大，帶載能力強；(5)磁機耦合系數大，電磁能一機械能的轉換效率高；(6)居里點溫度高，工作性能穩定等。
本文研究的超磁致伸縮換能器為實現橋梁和大體積混凝土內部質量超聲波無損探測的超聲波震源。由于在超聲檢測中，超聲波的頻率對檢測缺陷的大小及材料厚度有直接影響，頻率越高，能檢測到的缺陷越小；但是頻率越高，介質對聲波吸收將越大，使檢測厚度變小。因此，研究超磁致伸縮換能器的諧振頻率及其影響因素對其設計具有重要意義。
1 超磁致伸縮換能器的結構及工作原理

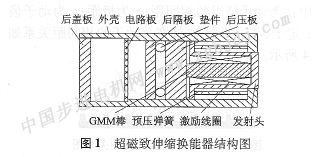

超磁致伸縮換能器的結構如圖1所示，其工作原理為：給激勵線圈施加一脈沖電流，產生驅動磁場，GMM棒在磁場作用下發生伸縮變化將電能轉化為機械振動，并帶動發射頭振動向介質輻射超聲波：
2 超磁致伸縮換能器的諧振頻率分析
2.1有限元法
有限元法是以變分原理和剖分插值為基礎，對實際模型進行離散化、構造插值函數，通過物理上的近似，認為實際點的行為由相鄰節點行為的插值關系來描述，于是把實際的物理問題離散化成求解節點未知量的代數方程組求解問題。

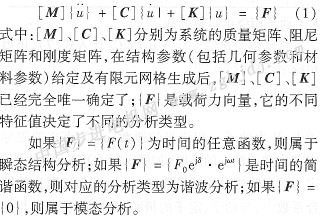

這里采用大型通用有限元計算軟件ANSYS進行有限元計算，ANSYS在處理結構力學線性問題所依賴的有限元方程如下：

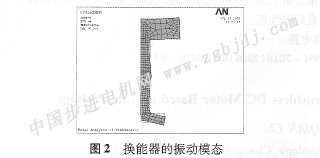

為了求解換能器的諧振頻率，對換能器進行模態分析，得到換能器的諧振頻率與振型。為簡化計算，將超磁致伸縮換能器振動結構簡化為由發射頭、后壓板及稀土棒組成。分別對換能器的發射頭、后壓板和磁致伸縮棒進行模態分析，求解其振動頻率。然后對換能器進行模態分析，得到其振動模態如圖2所示。
由分析可知，換能器發射頭一階彎曲振動頻率為50．6 kHz，后壓板一階彎曲振動頻率為41．6kHz，磁致伸縮棒的振動頻率為18．3 kHz，發射頭、后壓板振動的一階振動與稀土棒的基頻相互耦合，形成換能器諧振頻率34．8 kHz。
2.2等效電路法

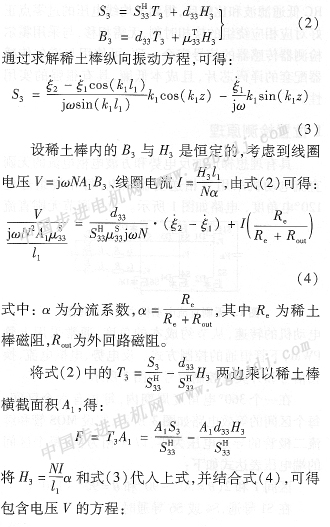

GMM棒內部應變S和棒內磁感應強度B滿足第一類壓磁方程：

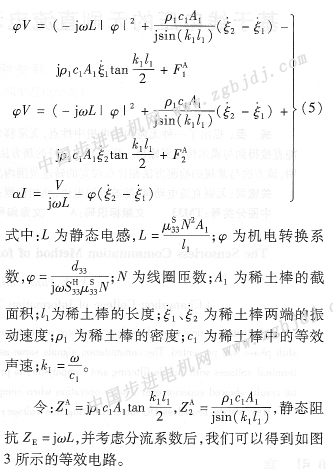

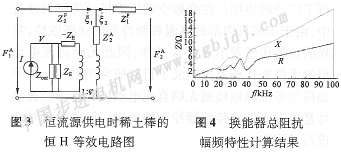

根據后背與稀土棒之間的交界面以及發射頭與稀土棒之間的交界面的振速是連續的邊界條件，將發射頭、后背的等效電路與稀土棒等效電路串聯求解并進行傅立葉變換，其總阻抗幅頻特性如圖4所示。

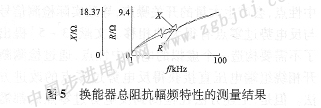

由換能器總阻抗的幅頻特性可以看出，換能器的諧振頻率約為35 kHz。將有限元法和等效電路法的計算結果與如圖5所示的換能器總阻抗幅頻特性的測量結果進行比較，發現其諧振頻率基本一致。
3 結語
|
