無刷直流電動機電磁轉矩?zé)o脈動的條件
王承軍（蘇州電訊電機廠）
【摘要】從氣隙磁場為梯形波的假設出發，研究換向方式、磁場波形及電樞繞組分布對
輸出電磁轉矩的影響，導出開關式無刷電動機輸出電磁轉矩?zé)o脈動的充分條件及整數槽電機、分?jǐn)?shù)槽電機、無齒槽電機分別滿足輸出電磁轉矩?zé)o脈動的條件，并用此條件進行了實例計算。
【敘詞】無刷直流電動機電磁轉矩，無脈動計算
1引 言
具有不連續轉子位置傳感器的開關式無刷直流電動機（以下簡稱無刷電機），往往因其電樞磁勢移動的不連續性而存在電磁轉矩的脈動，而這種脈動又往往是這類電機作為平穩的力矩驅動，特別是低速力矩驅動時的主要障礙。
分析開關式無刷直流電動機力矩波動的原因主要有二，一是電磁力矩波動；二是齒槽力矩波動。齒槽效應引起的力矩波動是由于永磁體轉子與電樞鐵心的齒槽相互作用產生的，也稱為磁阻力矩波動，與電樞繞組分布無關。在無齒槽電機中就不存在齒槽力矩波動。本文探討的是具有不連續換向支路的開關式無刷直流電機如何正確選擇其電樞繞組和與之匹配的氣隙磁場，以達到消除其電磁力矩波動的目的。本文先從理論推導出發，導出滿足電機輸出電磁轉矩?zé)o脈動的充分條件。同時，根據電機結構的不同及考慮使周新型稀土永磁材料的可能，導出整數槽電機、分?jǐn)?shù)槽電機及無齒槽電機分別滿足輸出電磁轉矩?zé)o脈動的條件，最后給出了計算實例。
2電磁轉矩?zé)o脈動的原理

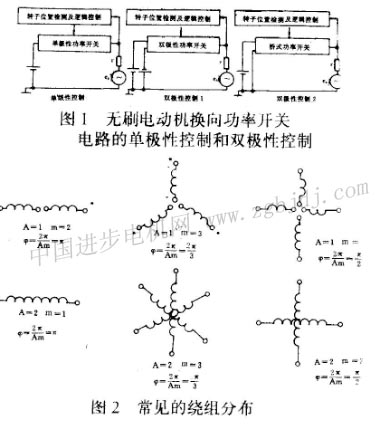

這里以能保證氣隙磁場成矩形波分布的永磁體轉子的無刷電機作為研究對象。首先引入無刷電機換向狀態角妒的概念。假定m個相繞組在空間呈對稱分布；則妒等于相鄰相繞組軸線間的夾角。由于實際用于無刷電機換向的功率開關電路有單極性控制和雙極性控制之分，如圖1所示，對應的相繞組軸線間的夾角也不一樣，在此統一表示為φ= 2π／am
單極性控制a=1，雙極性控制a=2常見的繞組分布如圖2所示。

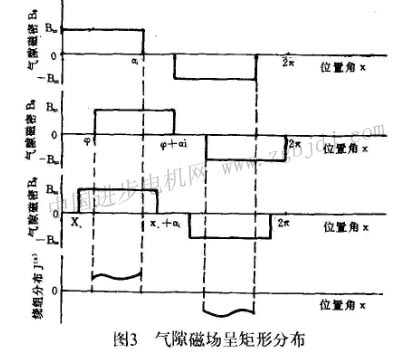

a.轉子永磁體產生的氣隙磁場呈矩形分布（見圖3）。
b．轉子以恒定角速度ω旋轉。
c．電樞繞組的自感和互感及換向瞬態過程忽略不計。
d．電樞反應忽略不計。
在上述假設條件下，電樞繞組產生的感應電勢為
e= blv -=blωr
感應電勢為矩形波，選擇合適的繞組分布、氣隙磁場分布寬度及換向形式，使導通的繞組線圈導體都分布在氣隙磁場平頂寬度下，則導通的繞組內的感應電勢皆為一恒值，其電壓平衡式為
式中 u-外加電壓，r-繞組電阻導通繞組內流過的電流為
由此可見，在恒定直流電壓供電的情況下，繞組分布、氣隙磁場及換向方式三者匹配良好的無刷電機其導通的繞組內流過的電流為一恒定值。
因?yàn)闊o(wú)刷電機具有不連續的轉子位置傳感器，故其電樞電流的換向過程也是不連續的，其電樞磁勢移動呈跳躍性。而在轉子轉動一個狀態角妒的范圍內，由于式(2)導通繞組內電流不變，其電樞繞組電流沿電樞圓周表面的分布也是不變的。每隔一個狀態角φ，轉子位置傳感器發出一個位置變動信號，使電樞電流分布函數向旋轉方向跳躍一個狀態角，如此循環往復，形成電樞繞組跳躍式旋轉磁場。所以，當轉子轉動在一介狀態角內的一個位置x0時，其產生的氣隙磁場也轉動一個位置x。，而此期間電樞電流分布不變，如圖3所示。
在矩形波磁場下電流積分得瞬時轉矩為
|
