張文海(成都68信箱）

    自整角機定電氣零位和檢查接線正確性非常繁瑣。《電世界》1981年第3期，曾發表筆者的“旋轉變壓器正確接線的簡易測試”一文。文中介紹了用簡單相敏整流放大電路，把旋轉變壓器的激磁信號、正弦輸出信號、余弦輸出信號三者放在一起進行相位比較，兩步即可完成旋轉變壓器的接線正確性檢查和定子電氣零位。最近，筆者把該電路用于自整角機的接線正確性檢查和定電氣零位中，取得滿意效果。

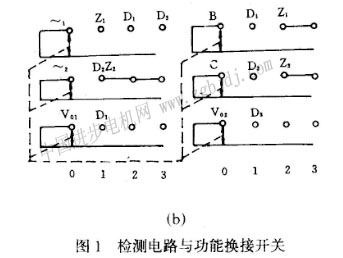

    在圖la中，bg₁、bg₂，是兩個對接的簡單相敏整流放大器，集電極與自整角機的激磁相連，基極與自整角機的輸出相連，只有當激磁與輸出同相時，即集電極電位與基極電位同為正時，bg₁、bg₂才導通，否則在任何情況下，bg₁、bg₂均不導通。

    測發送機、接收機的方法是，開關置位置1（參看發送機、接收機處于標準電零位時的電路圖），并畫出各繞組的向圖，見圖2。先測接線正確性。從圖中向：



   不難看出，在標準電氣零位時，z₁z₂磁，d_id₃輸出為零，d_id₂、d₃d₂輸出z₁z₂反向，ma₁、ma₂均無指示。為了查定予接線正確性，將轉子z₁z₂轉到d_id₂同相****，即相敏指示ma₁指示大，轉子如圖3位置。此時d₃d₂應與z₁z₂同相.



     但輸出較小，即ma₂有較小指示。從軸伸端看，逆時針轉動轉子z₁z₂，d₃d₂，應減小，ma₂指示應減小，若增加，說明定子接線有錯，交換d_id₂d₃中的任意兩個接線即可。接線正確性檢查完畢，轉子轉到圖1位置時ma₁、ma₂均無指示，毫伏表vo指示最小，此處即為電氣零位，作上標記。

    自整角變壓器測試開關同樣置于1位置。自整角變壓器處于標準電氣零位時的電路圖和各繞組向量如圖4所示。自整危變壓器規定為定子激磁，為檢測方便，改為轉子z₁z₂激磁。從圖中向量不難看出，當z₁z₂激磁處于此電氣零位時，d_id₃應同相****，毫伏表vo指示****；d_id₂應與z₁z₂同相，ma₁有較小指示；d₃d₂與z₁z₂反相，ma₂無指示。為了檢查定子接線正確牲，將轉子轉到d_id₂與z₁z₂同相輸出****，即ma₁指示****；轉子位置如圖3所示。此時d₃d₂應與z₁z₂同相，但輸出較小，ma₂有較小指示，逆時針轉動轉子，ma₂指示應減小，否則交換d_id₂d₃中任意硬個接線。接線正確性檢查完畢。轉子置于圖4位置，此時d_id₂與z₁z₂同相較小，ma₂有較小指示，d₃d₂與z₁z₂反相ma₂無指示，毫伏表vo指示****，此處即為電氣零位，作上標記。



      測差動發送機開關置于位置2、位置3。差動發送機處于標準電氣零位時，電路圖和各繞組向量如圖5所示。從圖中向量不難看出，在此電氣零位時，d_id₂激磁，z₁z₂應與d_id₂同相****，ma₁指示****；z₁z₂與
