空調器風扇用單相電容運轉異步電動機
羅允中（寧波電器總廠）
1引 言
空調器風扇用單相異步電動機品種規格較多，為了滿足市場不同層次的需求，我廠于1988年8月在仿制日本樣機基礎上，試制出 krw20-6型、 krw25-4型、krw35-4型、krw50-4型、krw50-6型、krw70-6型等六種規格的空調器鳳扇用單相異步電動機。所設計的電機達到噪聲低、轉矩大、效率高、負載區域?qū)拸V、絕緣性能好、運行可靠等要求。尤其是低噪聲和外形設計方面，得到了用戶的好評。一致認為該產品結構緊湊、外形美觀、噪聲低，其主要技術性能指標已達到日本樣機和國內同類產品的先進水平�，F(xiàn)就該電機的結構特點、工藝分析及電氣性能方面作一介紹。
2結構特點
該電動機結構基本上與傳統的單相異步電動機沒有什么區別，但從使用角度看，有以下特點。
2.1噪聲低
為了降低電機噪聲，除在電機設計上重視削弱3、5、7次諧波外，在電機結構設計上參照日本樣機作了某些改進。例如，采用波形彈性墊圈；選用日本進口低噪聲全封閉滾珠軸承。在加工工藝上提高轉軸、轉子的加工精度和拉伸件端蓋的軸承室與鐵心檔的同軸度配合精度，并對定子鐵心疊壓工藝采用氬弧焊接，以降詆電磁振動噪聲。
2.2改善密封性能
根據空調器的使用要求，該電動機應采取一定的密封措施，以滿足空調器整機的淋水試驗。例如，引出線孔上增加一個密封橡皮護線套，在出軸端增加一個橡膠檔圈，以及前后端蓋接合面之間增加一個橡皮墊圈等。
2.3絕緣可靠
為了提高電機的絕緣可靠性，對電機繞組的槽絕緣采用dmd層壓薄膜復合箔和j-1132-d環氧滴浸樹脂滴漆工藝，均屬b級絕緣。
2.4熱保護

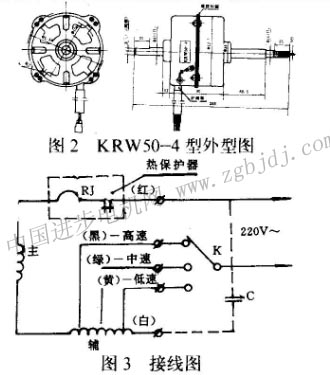

為了安全可靠使用，在定子主繞組上串接有熱保護器，以防電機堵轉時溫度升高而被燒損。外形圖及接線圖如圖l、圖2、圖3所示。
3工藝分析
該電動機與普通電動機不同的主要特征是低噪聲，改在設計和工藝上均采取以降低噪聲指標為目的。
3.1端蓋采用薄鋼板拉伸成形

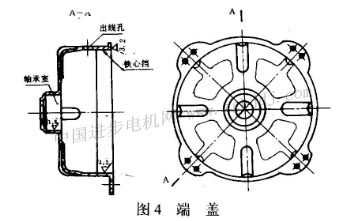

前后端蓋是采用薄鋼板拉伸成形工藝，并經表面鍍鋅處理。前后端蓋（見圖4）拉伸質量的好壞是該電機的重要關鍵性零件之一，直接關系到電機的噪聲。因此，除要求薄板有較高的塑性和足夠的強度外，在模具的設計和制造上要保證端蓋的同軸度和剛性。
3.2軸承室與軸承的配合
端蓋軸承室與軸承的配合，應處于略緊偏松的動態配合φ32mm，從而使軸處于緊松適度的自由狀態，能使波形彈性圈起作用，保持有一定的彈性間隙，以降噪聲。
3.3轉軸軸承檔的尺寸精度
轉軸軸承檔的尺寸精度是直接影響到聲的因素之一，因此在加工精度和光淮上，都要求很高。必須采取先粗磨后精磨辦法來達到，如φ12mm的公差精度
3.4 一次性車削
經多次試驗認為，薄壁零件經深拉加易變形，它隨材質和加工因素的工藝波矧較大，因此為了保證電機裝配質量，必須端蓋鐵心檔和軸承室以及端平面采取一次車削工藝來達到。這樣雖然工時增加了，由于鐵心檔對軸承室的同軸度和端平面的直度有了保證，電機一次裝配合格率大大高。廈之，如端蓋拉伸后不再進行車削工，雖工時可節省，但不能保證電機裝配量，會造成多次返工調換端蓋零件。
3.5沖片毛刺
定子沖片毛刺大、表面有油污都會影響到定子鐵心疊壓不緊密，而引起齒部彈力致使氬弧焊接處出現裂縫等現象，影響電裝配質量，導致噪聲的產生。因此，毛刺不大干0.06mm，****不應超過0.08mm。
3.6槽絕緣
定子繞組嵌線要特別注意鐵心槽口分，不要將槽絕緣戳破或損傷，采用的槽緣為dmd復合薄膜，比一般樹脂薄膜殼紙的機械強度要好，這就大大提高了電的絕緣可靠性。對繞組端部的整形 |
