家用微波灶電動機的維修
伊 中（上海半導體研究所）
1引 言
家用微波灶是國際上70年代開始迅速發展起來的新型家用電器，到目前美國使用微波灶的家庭普及率達百分之七十，日本達百分之五十三，在世界家用電器市場上，微波灶的年銷售增長率為百分之十。近幾年國外微波灶又作了技術上的改進，在微波灶內安裝可編程微處理器和傳感器，成為智能化微波灶，如紅外傳感器可不接觸食品表面，只要測定食品表面散發的熱量即可判定食品是否燒好，也可檢測食品的解凍過程；又如濕度傳感器可測量微波灶內的相對濕度即可進行自動烹調；對食品的氣味、重量及烹調時間也可用相關的傳感器進行控制。我國微波灶的研制開發始于80年代中期，目前已初具規模生產。隨著電冰箱、彩電、洗衣機三大件家電產品的不斷普及，微波灶將成為我國城鄉現代家庭家用電器的新目標。
變壓器、整流器、磁控管及其電子器件是微波灶的重要部件，靠單相異步電動機驅動風扇葉輪連續不斷地給予送風冷卻，才能維持穩定運行。早期研制國產微波灶的廠家為上海無線電二十六廠，早期實現為微波灶配套國產單相罩極異步電動機的廠家為常州武進微電機廠，武微廠的ww系列微電機，采用封閉式軸承，降低電機噪聲，延長了微電機的使用壽命。本文俞紹微波灶電動機的維修方法。
2微波灶電動機的結構

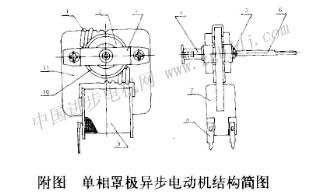

通常，微波灶選用單相單極異步電動機，由于罩極環的短路接點多為釬焊或氬弧焊，不可能因副繞組故障使電機早期失效而損壞磁控管。附圖為單相罩極異步電動機的結構。
1．定子副繞組2．轉子3．軸承支架4．緊定螺母 5．緊定螺栓6．軸芯7．絕緣線架 8．引線端9．定子主繞組10．氣隙11．定子鐵心
主繞組線圈架采用絕緣性能耐溫性能絲較佳的聚碳酸酯、聚甲醛、尼龍66等工秸塑料注塑成型，采用布塑粉壓塑成型的線緣耐溫更高，長期使用而老化而碎裂，其介質電氣強度可高達10000v，imin不擊穿．大大超過gb4706.1-86家用電器安全技術標準ⅱ類電器產品電氣強度3 750v，imin不擊穿的規定值。主繞組采用自動繞線機多工位繞制，排繞均勻性較好，可減少分布電容，降低損耗。轉子采用17～21槽。且余槽tgα=1，轉子導體采用aoo工業純鋁，端環厚度δ為5~ 8mm。軸承采用銅基粉末冶金壓鑄、油氈與軸承密封于鋁板沖制的軸承室（軸承支架）內，達到自潤滑作用，使軸與軸承的磨損降低到最小程度，降低電機的機械噪聲和振動、延長了微電機壽命，當主繞組接入單相交流電源時，定子鐵心內就產生交變磁場，此時雙環副繞組就相應地產生感應電流并阻止雙環罩極內的磁場變化，且在時間上滯后于未罩部分（相位差），在定子磁極的極面上產生旋轉磁場，使轉子獲得啟動轉矩驅動風扇葉輪運轉，給微波灶磁控管送風冷卻。
3，微波灶電動機常見故障與維修
微波灶電動機在維修時必須注意，拆開微波灶腔時先將電容器放電，才可拆卸微電機，嚴防高頻微波對人體的輻射。微波灶電動機由于使用日久、絕緣介質老化、潤滑油干枯等導致電動機出現故障，如不及時將故障排除，必造成磁控管損壞，使微波灶失效。微電機的故障見表1。

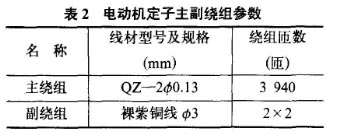

微波灶電動機定子主副繞組參數見表2
4 結 語

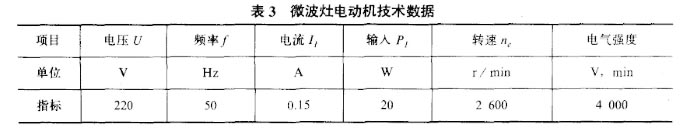

微波灶電動機經維修后必須經過簡易的性能檢測（一般試驗），達到或近似達到表3的技術指標方可認為維修合格。
微波灶電動機的單機測試比較簡單。但當微電機裝入微波灶后還必須進行調試，調試時忌空燒，以免損壞磁控管。微波加熱食品速度快，在沒有管道煤氣和液化氣或沼氣的地方，使用微波灶既省時又方便衛生，耗電也少，適宜于我國城鄉家庭中使用，是較有發展前途的家用電器產品。
