風機微電機的維修
劉坤榮 （上海電器六廠）
1概述
室內溫度的調節有空調機和冷暖風機兩種。臺灣制造的保潔牌16r型臺式冷暖風機，式樣美觀華麗，它的優點是，采用柔性帶狀電熱膜作發熱體，無明火。使用時具有安全感，發熱較為均勻，熱效率較高，使用壽命長。通常l2m2的居室，在冬天開一檔熱風，消耗功率800w, 20m2的居室兩檔熱風一起開，冷暖風機從出風口送出強熱風，消耗功率l 600w。該臺產機器裝有限溫保護器。當強熱風的高溫超過115攝氏度時，溫度控制器的雙金屬片受熱膨脹作用而彎曲，使常閉觸點自行斷開而切斷電源，電熱開關i和ii均與電機開關聯瑣，整機電路就關斷。前后外殼均采用a．b．s．注塑，絕緣性能大為提高，安全可靠。臺產保潔牌冷暖風機采用單相凸極式雙繞組罩極異步電動機直接驅動風葉，當電機使用日久，絕緣介質老化，軸承孔內的油膜干枯，電機就會損壞，嚴重時會燒焦。本文介紹冷暖風機用驅動微電機的常見故障維修和處理方法。
2單相凸極罩極式異步電動機結構
單相罩極異步電動機轉子為鼠籠導體，這種整體繞組結構牢固，不易損壞，定子副繞組采用裸紫銅導條，日用氟弧焊焊接也不易損壞。定子主繞組采用一對極對稱繞組，且將漆包線直接繞于尼龍骨架上，代替線圈包扎工藝，定子鐵心采用定子軛（又稱大定子）與主磁極（又稱小定子）鑲配結構，省去了磁分路片，改善了電機性能。在制造工藝上需專制一副拆裝定子鐵心的專用夾具把繞制好的定子磁極壓入定子軛中(見圖1)，專用夾具的兩腳要水平，高低尺寸一致，夾具兩腳的平面與夾具的軸柄垂直。底座的上平面與下平面平行，使定子軛嵌入底座止口，定子主繞組不受損壞。定子主磁極壓入定子軛后，兩者接口必須鑲平，兩者不鑲平或相差懸殊，等于鐵心尺寸的縮短、影響了電機技術性能。兩者配合面如未銼削或磨削，則不可能產生鐵心松動現象，尤其經過絕緣漆的浸烘處理，把大小定子鐵心緊密地結合成一個整體，其****優點就是克服傳統結構中磁分路片松動引起的雜音。大小定子鐵心的疊壓可采用鉚釘鉚接，氬弧焊焊接。近幾年，推廣先進的扣迭法工藝，對這種微電機是適用的。它省工時又省材料、在自動化生產線上容易實現自動迭片。定子一對極主繞組，采用qz-1型高強度聚酯漆包線，線d0.17mm，主繞組一對極總匝數為3 040，25℃時的直流電阻為665ω。

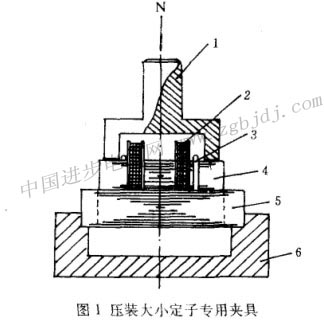

1．上夾具2．主繞組3．副繞組4．小定子鐵心5．夫定子鐵心6．下夾具

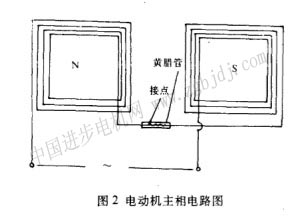

當大小定子鐵心及副繞組未損壞時，只局限于主繞組因短路或斷路影響電機運行時，則可參照圖1方法使大小定子分離開，然后參照上述繞組參數修復重繞，重繞時必須細致地檢查一下主繞組尼龍骨架是否完好，如損壞則須先更新骨架或修好骨架后再繞制，一對極主繞組繞好后參考圖2方法連接，且用錫釬焊，焊好后用黃臘管套于焊接處，使接點與鐵心隔離，避免主繞組對地?fù)舸�。焊接前的兩線端必須清除漆膜，使接點不致虛焊影響電機運行。接點釬焊禁止使用鹽酸加鋅及焊錫膏，這兩種焊劑腐蝕性較強，接點易斷路；用松香拌酒精或hp-i助焊劑，就不易使接頭斷路。
3 單相罩極異步微電機常見故障

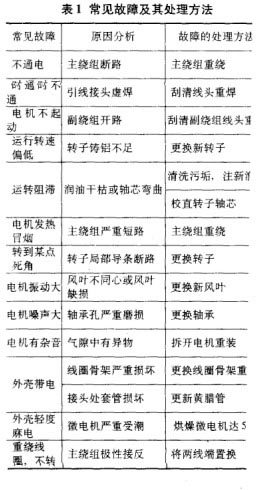

長期運行中的臺產冷暖風機，室內的混濁空氣塵埃及潮濕氣體共同積結于進風使進風口枳滿污垢，用小刷子刷除進風口污垢后，用小手電照射里面的微電機可以到微電機被污垢灰塵所遮蓋。遇到這情況，用旋鑿旋開外殼堅固件，開啟前后再用小刷子清除微電機積垢，然后拆下風口和微電機，再用萬用表rx 10檢查主繞是否導通、其直流電阻是否接近665ω。萬用表指針不動，說明主繞組已斷路：若電流電阻不足665ω，且相差甚遠、則斷繞組嚴重短路。臺產單相罩極異步微電機見故障及處理方法如表1所示。

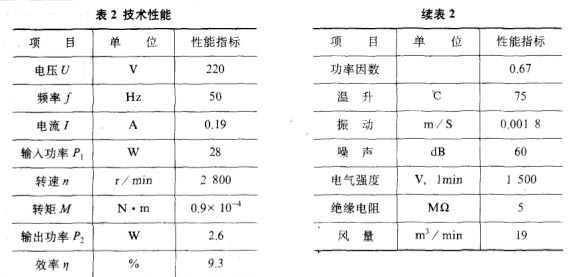

經過表1的方法對該電機修復，還至行電機的測試，其電機技術性能達到表各項性能指標方為合格。
