伺服電動機機電時間常數

    的測試方法

    毛鼎品  莫會成(西安微電機研究所)

1  引  言

    機電時間常數是伺服電動機的一個重要性能指標。理論上它是由電氣時間常數和機械時間常數所組成，但不是簡單的線性疊加關系，因而要從機電時間常數的測量值中，將兩者分開是很困難的。機電時間常數的測試方法很多，“電勢法”和“電流法”是普遍采用的方法。實踐表明，用這兩種方法測得的數據并不完全一致。通常在有關標準或產品技術條件中都規定，用“電勢法”或“電流法”測試時間常數時，電動機應處于空載起動過程，但實際使用中，有時需要在某種負載下測試·其結果又會怎樣呢?還有，實測的起動過程曲線有時出現振蕩現象，這種振蕩現象是在什么情況下發生，此時“電勢法和“電流法”兩種結果又有什么關系本文通過“數值計算”求解伺服電動機機電時間常數測試過程中的微分方程，并進行討論。

2測試方法和原理

    有關標準或產品技術條件規定，伺服電動機機電時間常數測試方法有電勢法和電流法。2．1電勢法

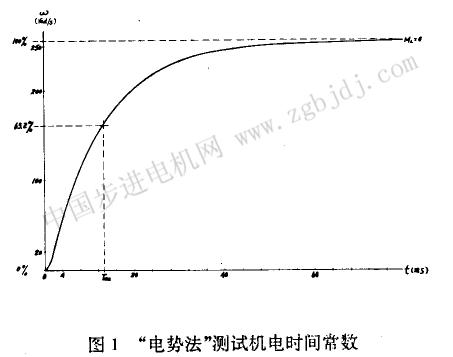

    電動機同軸帶測速發電機，由測速發電機所增加的負載應盡量小。試驗時電動機空載，先加以額定勵磁電壓，然后將額定電樞電壓階躍式加入電樞兩端，用示波器攝取測速發電機電勢隨轉速變化的波形，從波形圖上求取對應電樞轉速?gòu)牧慵铀俚椒�(wěn)定空載轉速的63．2所需的時間，并對測速發電機電樞轉動慣量的影響進行修正。典型的測試曲線如圖1所示。

2．2電流法

    在電動機的電樞回路中串入合適的采樣電阻r(也可用量程合適的電流表內阻代替)，采樣電阻對電樞回路電阻的影響應盡量小。試驗時電動機空載，先加以額定勵磁電壓，然后將額定電樞電壓階躍式加入串有采樣電阻的電樞回路兩端，用示波器攝取采樣電阻兩端電壓降(正比于電樞電流)隨轉速變化的波形，從波形圖上求取對應電樞轉速?gòu)牧慵铀俚椒�(wěn)定空載轉速的63．2 所需的時間。典型的測試曲線如圖2所示。

     電勢法的測試原理是基于e(l)=k·n(t)，式中kr為測速機的反電勢常數。而電流法的測試原理是基于k，n(t)，式中k_e為被試電動機的反電勢常數。

3數值計算

3．1數學模型

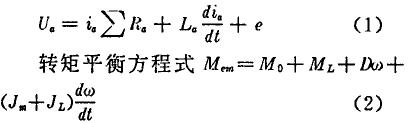

    無論是“電勢法”或“電流法”，當不考慮鐵耗電阻時，在機電時間常數的測試過程中，

都滿足以下兩個方程，即電壓平衡方程式



式中u_o——電樞端電壓

    i_g——電樞電流

    ∑_ra——電樞回路總電阻

    l_g——電樞電感

    m_o——電動機阻力矩

    m₁一負載力矩

    j_m——電動機轉動慣量

    j_r——負載轉動慣量

    d——電動機粘性阻尼系數

    ω——電動機旋轉角速度

    e——電動機旋轉時產生的反電勢

    m_m——電動機產生的電磁力矩

    圖xxxxxx

ke和kt分別為電動機的反電勢常數和力矩常數。在mks單位制中

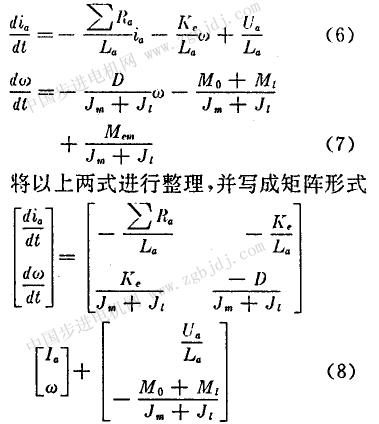

     將式(3)、(1)和(5)代入式和(2)．則有

    式(8)即為所需要的數學模型。

3．2計算實例

    根據式(8)數學模型，用r一k法對某直流伺服電動機的起動過程進行數值計算。

    電機參數
