高定位精度音圈電動機的研制
牟瑞田 （深圳建昌機電有限公司）

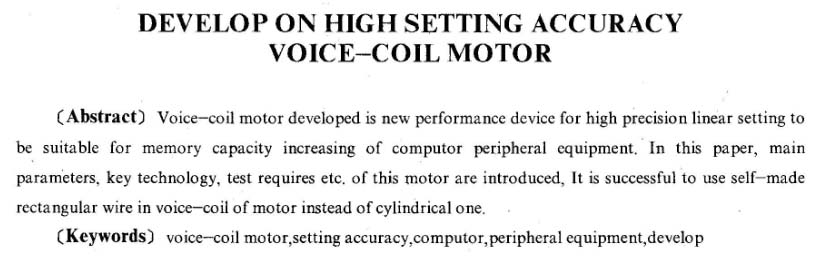

【摘 要】音圈電動機是為適應計算機外圍設備存儲容量增大的需要而發展起來的一種高精度直線定位用的新型執行元件。文中介紹所研制的音圈電動機的主要參數、關鍵工藝、測試要點等，電機音圈采用自制矩形導線代替圓銅線而獲得成功。
【敘 詞】音圈電動機定位精度計算機外圍設備研制
1 引、言
音圈電動機（voice-coil-motor縮寫為vcm）是當代重要的精密直線定位驅動裝置，它在激光唱片、激光錄像機、光盤機、溫徹斯特磁盤機、軟盤機、航空照像快門及****靜脈注射針頭推進器等領域獲得了廣泛的應用。它具有推力大、可動部分質量小、定位速度快、存取時間短和可用于閉環控制等優點，大大提高了系統的定位精度。

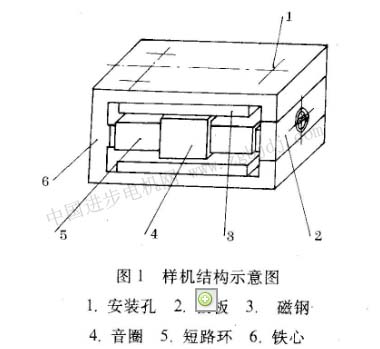

本文介紹的音圈電動機是用于40 m位、133.35mm溫盤驅動器上，音圈電動機的設計制造是這種溫盤機的關鍵技術之一。該溫盤機的傳輸率為620k位／s，平均存取時間為28ms。能否使該音圈電動機國產化也是溫盤機國產化的關鍵之一，我廠決定批量生產該音圈電動機，故決定盡快研制出樣機。樣杌的結構如圖1所示。
a．力常數bl: 2.5n／a
b．、通過音圈電動機的****電流：2a
c．電源電壓：12v
d．運動部分的質量：小車+磁頭組件+動圈=0.03kg，動圈質量不大于0.012kg。
e．小車****行程：34mm。
f．平均存儲時間：不大于28ms。
g．道一道存儲時間：不大于5ms。
h．磁頭停放處的漏磁場：不大于4x10-4t。
i．機械諧振頻率：不大于2 000hz。
j．比推力不均勻度：不大于±百分之三。
3試制難點及關鍵工藝
3.1力常數
音圈電動機最基本的原理是通電導線在磁場中受到一個電磁力而使線圈運動，所受推力為f= bli,這里b為氣隙磁密；l為線圈中切割磁力線的導線長度；i為通過線圈的電流。
作為一臺音圈電動機，首先要使比推力足夠大，以便克服小車摩擦力，產生一個較大的加速度。要使比推力大，就要使氣隙磁密大，從而要求磁鋼剩磁br大。br大，則鐵心易飽和，音圈電動機難以控制，漏磁也大；而導線長，則要求線圈匝數多，匝數多則導致電感大,電氣時間常數加大；電流大了也給線路增加了困難。
經過比較、計算，確定線圈匝數為264匝，每層44匝，磁鋼選用鈰鉆銅鐵( cecocufe-9)，其剩磁br= 0.6t，矯頑力hc= 318.4ka／m。這樣氣隙磁密達0.3t，仍較高。這時算得bl=4.2n／a，大于2.5n／a，遠大于設計要求。試驗證明，bl過大，會使整機產生振蕩。
可見bl值不是越大越好。這里面有個****值。
另外，比推力的不均勻度對精控有影響。bl小，可縮短精控時間，故要求磁路氣隙中b值均勻。
比推力不均勻度可由下式算得：
3.2音圈工藝
該機音圈有如下特點：
a．無任何骨架，用自粘導線做成，這樣可降低可動部分的魘量，獲得更大的加速度。
b．采用截面為矩形的方導線，在相同線長時，矩形導線比圓導線產生的bl值增加了百分之21，如圖2所示，可推算如下：
|
