國外專用精度測試儀
屈其溱（西安微電機研究所）
旋變和自整角機是高精度自動控制系統中的重要信號元件，元件精度要比系統精度高一數量級，而計量測試儀器精度又要比產品（元件）精度高一個數量級。計量是質量的保證，計量測試手段的完備是生產高精度信號電機的保證。
旋變和自整角機是轉角與電氣信號函數關系的變換，不同的是單相、兩相、三相之別。本文介紹的國外專用測試儀器是通用的。
1 530型仿真器(simulator)
本儀器可作為自整角機產生的標準三角函數信號，又可作為旋變產生的標準正余弦三角函數信號，仿真者是指?jìng)鹘y(tǒng)標準發送機的仿真。仿真器具有兩種工作方式，
①輸入單相，輸出三相（或三線）屬自整角機(syn)工作方式。
②輸入單相，輸出兩相（四線），屬旋變工作方式，主要用于自整角變壓器、自整角差動發送機(cdx)、旋變差動發送機變壓器(rd/rc)的電氣誤差等項目的測量。儀器符合美軍標mhl-r-20708a和mil-r-21530的要求。
1.1技術指標
使用頻率：自整角機60hz( 50～1200hz)
自整角機： 400hz(200～800hz)
旋 變： 400hz (200～800hz)
旋 變： 0khz(9～11khz)
輸入激磁電壓：26v(****40v)，115v(****170v)
精 度：60hz、400hz，精度為±10；50hz、10khz，精度為±20

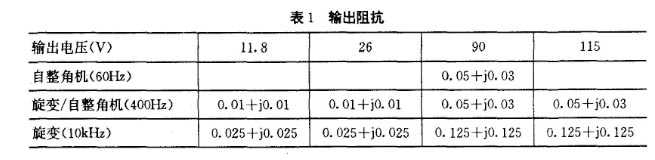

輸出阻抗見表1。
讀出顯示：十進制角度讀出顯示，有5個旋紐分辨率為0.001度，在360度范圍內連續轉換，以每步15度或5度（或1度、0.1度等）檔遞進。
激磁電壓地端com，通常與case機箱地相連，并與大地連通。
輸出端鈕：自整角s1、s2、s3，旋變s1、s3、s2、s4。
1.2旋變連接方式

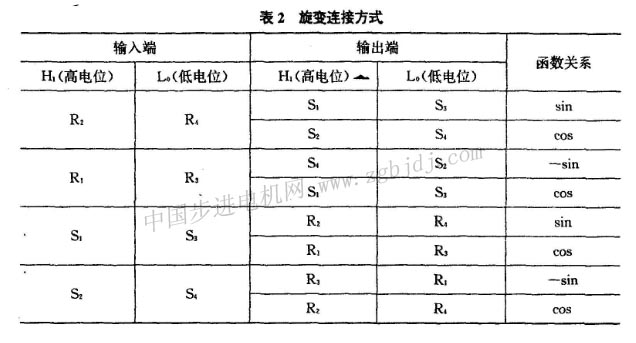

根據向量表示的旋變連接關系如表2所示
1.3應用舉例

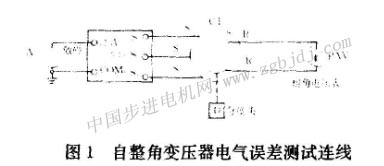

圖1表示自整角變壓器電氣誤差測試連線。

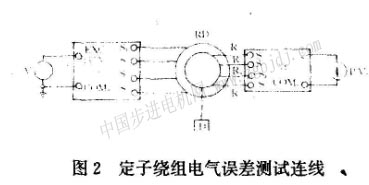

圖2表示旋變差動發送機、變壓器定子繞組電氣誤差測試連線。
2 540型旋變／自整角函數橋
本儀器是產生三角函數變換的一種交流電橋，輸入是三相自整角機工作方式，或兩耗旋變工作方式，輸出接指零儀，可用于自整角發送機(cx)、自整角差動式發送初、旋變發送機(rx)、旋變差動發送機／變壓器的電氣誤差等測量，儀器符合mil美軍標。
2.1技術指標
使用頻率和精度：
540/10橋400hz，精度為2”；
1khz，精度為4”
2khz，精度為15”
5khz，精度為60”
540/20橋50～600hz，精度為10”
700～12khz，精度為20”
輸入電壓11. 8～115v，****電壓5v，****電壓150v
輸入阻抗(400hz) 自整角機500kω，旋變750kω
輸出接pav相角電壓表指零。讀出顯示提供各標準電信號時的相角位置，有5個旋鈕在360度范圍內連續轉換，分辨率為0.001度。
2.2應用舉例
圖3為自整角發送機(cx)電氣誤差測試連線。
|
