步進電動機驅動系統的單片機控制
韓國明 （天津大學）
1 引言
為適應焊接自動化的需要．實現焊機機頭在橫向和縱向（高度方向）位置的自動調整，改變以往的手動調節。本文采用單片微機控制．使用步進電動機驅動執行機構，以達到焊接前或焊接過程中焊機機頭位置調節的目的。
2步進電動機驅動系統

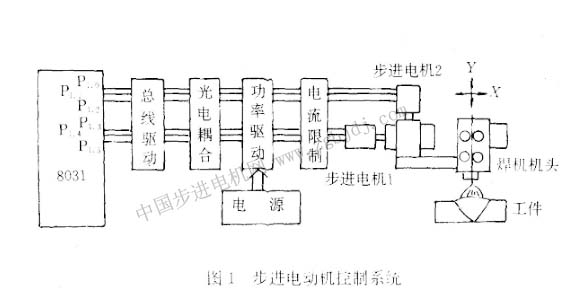

焊機機頭橫向和縱向位置的調整是由2臺步進電動機通過十字絲杠傳動系統，拖動焊機機頭進行橫向和縱向的二維運動。步進電動機驅動控制則使用mcs -51系列中的8031單片機進行，通過8031單片機的p1口控制2臺步進電動機，由軟件對2臺步進電動機進行分時驅動，其中1臺步進電動機的驅動控制系統工作原理如圖1所示。
2.1光電隔離電路
為有效地抑制干擾，提高系統的可靠性，在單片機與步進電動機功率驅動線路之間，利用光電耦合器件組成如圖2所示的光電隔離電路。其作用是實現了單片微機與外部電路不同電平的轉換，并且切斷了單片微機與步進電動機驅動電路之間電的直接聯系，同時實現了單片微機系統與步進電動機驅動系統地線的分別聯接，以防止處于大電流、感性負載下工作的驅動電路產生的干擾信號通過線路串入，而影響單片微機的正常工作。
2.2功率驅動線路

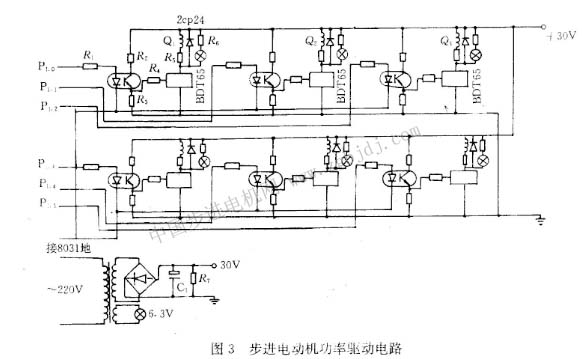

選用的步進電勁機型號為75bf003，其工作方式為三相六拍，步距角為1.5度，工作電壓為30v，每相靜態電流4a。因此設計了如圖3所示的功率驅動電路，其電源部分是由變壓器經整流橋整流，輸出30v、4a的電流，供給步進電動機各相繞組。由8031單片機的p1口作為控制端口，根據步進電機的通電分配方式，輸出控制字節，經一定延時，產生占空比為i:i的矩形波，經驅動電源功率放大后，可分別控制橫向和高度方向步進電動機的三相繞組的通電狀態，驅動步進電動機按指定方向和速度運轉。由于通過程序設置進行分時驅動，2臺步進電動機的功率驅動電路共用一個電源，在功率驅動電路中采用了達林頓管為功率大器件，使電路結構大為簡化。
3步進電動機的運行30v
3.1轉向控制
步進電動機運行方向的控制，是通過8031單片機p1端口的p1.0～p1.2輸出橫向步進電動機a、b、c三相繞組的控制信號，p1.3～p1.5；輸出高度方向步進電動機的a、b、c三相繞組控制信號，并設定輸出為1時繞組通電，為0時斷電。根據步進電動機的特性，按一定的邏輯程序，使8031單片機的p1口的信號輸出按照選定的步進電動機，以指定的通電狀態順序送出控制字節，便可控制步進電動機的各相繞組按約定的通電狀態順序通電，驅動步進電動機順時針或逆時針方向運轉。當采用三相步進電動機按三相六拍方式運轉時，其通電狀態變換順序?yàn)椋?/div>
步進電機的相數的控制方式確定之后，p1.0～p1.5。輸出數據變化規律也就確定，一般稱為輸出模型。在控制過程中，為了便于尋找，其輸出模型是以數據的形式存放在eprom中，程擴運行時可通過查表指令movc a，@a+pc和傳送指令movp1，a，使p1口輸出不同的值來選擇不同方向的步進電動機和決定電機的轉動方向。

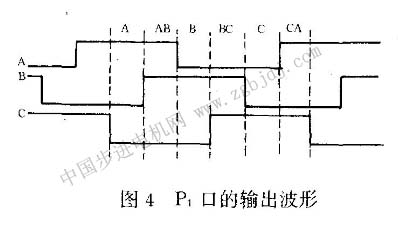

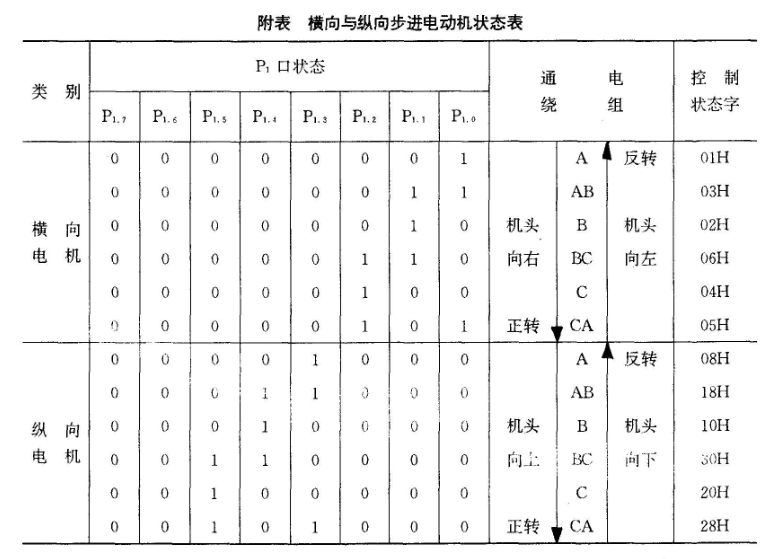

橫向和縱向的步進電動機按三相六拍工作時，p1口的輸出波形和工作狀態真值表分別見圖4及附表。
當8031單片機執行傳送指令時，將附表中的數據順序取出，送往p1輸出端口，每輸出一個控制狀態字，步進電動機轉動一步，連續輸出，步進電動機連續運行，倒序輸出，步進電動機反向運行，停止輸出，步進電動機則停止運行。
3.2轉速控制
步進電動機轉速控制是通過程序延時的方法，即當cpu送出一組數據后，就進入延時程序，延時到取第二組數據輸出，因而延時長，轉速就慢，延時短，轉速就快。通過改變步進 |
