單相串勵電動機電刷
偏移角的計算
彭亦糈(麗水市微型電機廠)
【摘 要】在單相串勵電動機中，為了改善換向性能，采用將電刷逆轉向偏離其幾何中性線一個適當?shù)慕嵌取Ｎ闹惺紫冉榻B準確確定換向器上的幾何中性線的方法，在此基礎上對氣隙磁場作分解和波形簡化處理，推導出旋轉電勢與偏移角的關系式，從而得出電刷偏移角的計算式。
【敘 詞】單相電機，串勵，電刷，偏移角，計算
引 言

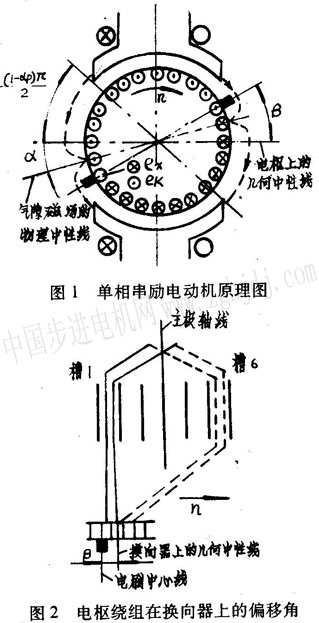

單相串勵電動機的容量都較小(一般輸出功率不超過1kw)。由于結構上的限制，不能設置換向極來改善電機的換向。為此把電刷從換向器上的幾何中性線逆轉向偏移一個適當?shù)慕嵌圈拢箵Q向區域也跟著從電樞上的幾何中性線逆轉向偏移同樣的角度而進入主極之下，以主極磁場來代替換向極磁場的作用，達到改善換向之目的，如圖l所示。這里所謂適當?shù)慕嵌圈率侵福孩佴卤仨毚笥跉庀洞艌鑫锢碇行跃�的偏移角％這時換向元件切割氣隙磁場產生的旋轉電勢ek的方向與其中電抗電勢ex的方向相反，當ek=ex時，電機換向改善。②β角不能過大，一般
為極弧系數。原因是電刷的逆向偏移使電樞繞組產生去磁的直軸電樞反應，偏移角β過大，則去磁過大，為保持主磁通不變而應增加的定子勵磁安匝也過大，電機的耗銅量大為增加；同時過大的偏移角盧也使電樞繞組的有效安匝數明顯減小，兩者使電機的效率和功率因數明顯下降。
根據結構需要電刷可固定在任何位置上。電刷的逆轉向偏移是通過順轉向偏移電樞元件與換向器的焊接位置，使電樞繞組在換向器上的幾何中性線順轉向偏離電刷中心線一個適當?shù)慕嵌圈聛淼刃У模鐖D2所示。因此準確確定換向器上的幾何中性線是計算電刷偏移角盧的前提。
換向元件中除存在旋轉電勢ek和電抗電勢ex外，還存在因主磁通交變感應產生的變壓器電勢et。由于et在時間相位上滯后電流90o，其方向時而對換向起超前作用，時而起滯后作用。故不能通過增大電刷偏移角β，從而增大在時間上與電流同相位的ek來抵消et。在計算偏移角β時，只需考慮ek、ex及兩者的關系。l換向器上的幾何中性線
電機學》中闡述的確定電樞繞組在換向器上的幾何中性線的方法只適用于每槽內只有一個元件的電機，實際上很多電機每槽內有2個或3個以上的元件。普遍適用的確定換向器上的幾何中性線的方法是：無論電樞繞組每槽內有幾個元件，應將同槽內的所有元件視作一個“元件”，當這個“元件”的軸線(即同槽內所有元件的公共軸線)與主極軸線重合時，該槽內所有元件所接換向片的中心線為換向器上的幾何中性線。
圖2所示為每槽內有2個元件的電樞繞組，實槽節距為5．當槽1和槽6處于主極軸線對稱位置時，同在兩槽內的2個元件的公共軸線與主極軸線重合，故這兩槽內的元件所接的3片換向片的中心線即為換向器上的幾何中性線。為改善換向，此幾何中性線順轉向偏離電刷中心線3／2片換向片。
2旋轉電勢ek
換向元件切割氣隙磁場產生旋轉電勢ek。由于氣隙磁密分布復雜，難以用算式表示。為使ek算式的推導簡化，對氣隙磁場作近似簡化處理，認為氣隙磁場是由下述兩個磁場疊加而成，旋轉電勢ek就是換向元件切割下述兩磁場產生的電勢之和，再引入修正系數來考慮近似簡化的影響。
2．1偏移電勢eβ
由勵磁繞組的勵磁磁勢、電樞繞組的直軸去磁磁勢和交軸等效直軸去磁磁勢共同建立的對稱于主極軸線的磁場，及換向元件切割該磁場產生的偏移電勢eβ。
該磁場就是計算總勵磁磁勢時的等效磁場，它的氣隙磁密分布為平頂波，在保持每極磁通不變的條件下，可將氣隙磁磁分布波形簡化為梯形波，如圖所示。圖中的bδ就是磁路計算時的氣隙磁密，是電機額定運行時交變磁密的****值，單位g。在簡化時磁密波的面積πbδαp保持不變。對偏心氣隙，為使簡化的梯形波合理，圖3中的
(等效氣隙)。
當電刷置于換向器的幾何中性線上時，換向元件的元件邊位于主極的對稱位置，其切割該磁場產生的電勢相互抵消，換向元件中電勢為零；當電刷逆轉向偏移β角后，換向元件邊產生的電勢相互不能抵消，換向元件中就產生偏移電勢eβ.根據右手定則可知eβ的方向與元件換向前的電流方向相反。因偏移角
|
