高精度自整角機的橫軸補償
楊桂華 （東方電氣集團）
【摘 要】在分析影響自整角機精度主要因素的基礎上，提出補償橫軸磁通的理論分析和補償方法。通過調整、選擇合適的橫軸參數，可獲得高精度的自整角機。試驗表明·又中所述方法對提高自整角機的精度效果顯著。
【敘 詞】自整角機／橫軸磁通補償精度
1引言
自整角機在自動控制系統中廣泛用于數據傳輸和角度檢測，如檢測飛機飛行的高度、傳遞彈道系統中彈道的方位、數據、艦船航行方位以及民用自動控制系統中水位、加工件的工位等。隨著科學技術的進步，對這種控制元件要求越來越高。技術指標直接影響著系統的性能，因此提高自整角機的精度是一直努力追求的目標。由于設計、制造工藝的限制，產生各種電磁不對稱現象，使得精度的提高受到限制。本文在分析影響自整角機精度的主要原因基礎上，著重提出補償橫軸磁通，即調整和控制橫軸參數提高其精度．并給出其計算公式、有關曲線及試驗結果。分析表明，橫軸參數不僅影響力矩式自整角機的特性，而且對控制式自整危機的精度函數亦有顯著影響。
2影響精確度的主要因素

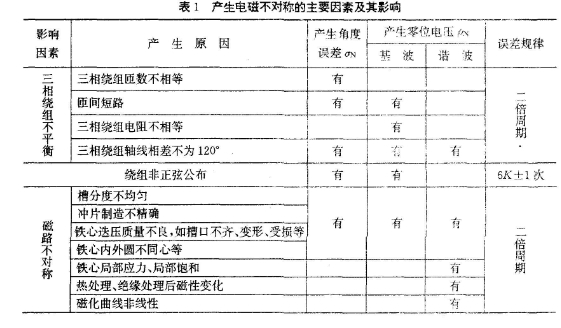

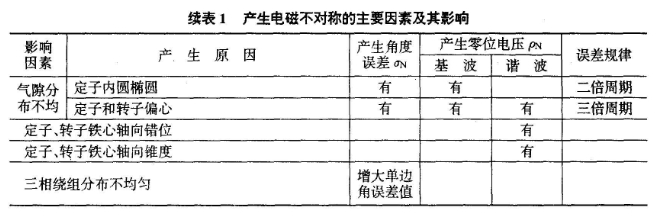

產生電磁不對彌的主要因素及其影響。列于表l中。
3補償橫軸磁通的分析
在自整角機中，除了通常的電磁耦合外，在與主磁通軸線正交的橫軸方向上由于電磁不對稱還存在電磁耦合，引起橫軸磁通，從而造成角誤差和零位電壓，可用精度函數這一概念表示其特性：
式中un——自整角機在零位時的輸出電壓
umax一—轉子相對于零位轉過90度時的****輸出電壓
式(1)由于un與umax相位相差90度因此其比值為一復數。它包含兩部分，實數σn代表自整角機的角誤差（同相分量），虛數ρn為零位電壓（正交分量）。在理想狀態下，沿任意方向的軸線上，電和磁都應完全對稱，因此，精度函數口n中既不產生同相分量的角誤差a，也不產生正交分量的零位電壓陽。為了減小表1中各種電磁不對稱因素帶來的影響，引入橫軸互感阻抗的概念。由自整角機等值電路可得到它在零位時的輸出電壓與****輸出電壓之比的表達式(1)，用縱橫軸的電磁參數表示為：
該式是復數阻抗表示的電壓之比的關系式，其實數部分代表電壓之比的同相分量或水平分量，可表示為：

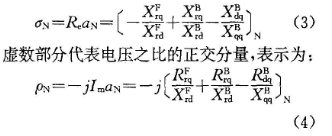

可知，復數an與定轉子之間的橫軸互感阻抗及同步繞組之間的互感阻抗有關，其中角誤差σn與互感電抗有關，而零位電壓ρn與互感電阻有關。顯然互感阻抗與電機回路的各阻抗參數有關，因此可利用這一特性，注意選擇合適的阻抗參數（主要是橫軸參數）補償橫軸磁通。
式中f-發送機
b-變壓器
r-轉子
q-橫軸
d-縱軸
——發送機轉子、變壓器轉子的橫軸互感電抗及橫軸互感電阻，
——變壓器縱軸與橫軸的互感電抗、電阻
3.1橫軸磁通補償
在與原方繞組垂直的橫軸位置上設置一個正交短路線圈（見圖1）。線圈的電阻、電抗分別為rk、xk。
對于非理想自整角機，假設存在有橫軸磁通φq，由于阻抗壓降及鐵心的非線性因素等，使φq與主磁通幽之間有時間相位差ψ。橫軸磁通φ
q通過橫軸互感阻抗在短路的補償線圈中感應電勢ek，并相
