運動控制專用集成電路及應用（續5）
譚建成 （廣州電器科學研究所）

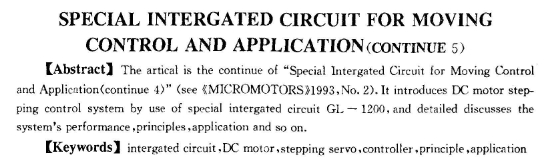

【摘 要】本文為“運動控制專用集成電路及應用（續4）”（見1993年《微電機》第2期）的續篇，介紹利用gl-1200專用集成電路構成的直流電動機步進化控制系統，并對系統的性能、原理、應用等作了詳細的闡述。
【敘 詞】集成電路直流電動機／步進伺服控制器原理應用5 gl-1200步進伺服控制器
5.1直流電動機步進化控制系統
在位置伺服控制系統設計時，人們經常面臨對步進電機系統和直流伺服系統的選擇，選擇包括對運動控制快速性的要求、精度、成本、設計和調整復雜性等方面的考慮。步進電機系統本質上是一個數字部件，它直按接受脈沖序列，可開環控制，不需反饋元件，系統設計較簡單，容易調整，成本較低。但步進電機系統輸出功率較�。还ぷ魉俣容^低，一般不超過2000r/min；低速運行平滑性差，還可能出現諧振而失步；在高速工作時轉矩下降；堵轉工作發熱嚴重；系統效率低；響應快速性較差。如果采用微步距驅動或閉環控制等新技術，性能會有所改善，但成本明顯增高。如果選用直流伺服系統，運動性能會有很大改善，但系統復雜，成本增大，設計和調整比步進電機系統要困難一些，而且其控削器部分的成本也隨之加大。
利用gl-1200專用集成電路構成的直流電動機步進化控制系統，是一個折衷的方案。它采用增量式編碼器作為反饋元件。與步進電機系統相似，接受從主控計算機來的脈沖序列指令，不但得到位置誤差，還可以得到阻尼信號，因而不必使用測速發電機。它可使用適用于步進電機系統的控制器和軟件，設計和調整比較簡易，系統成本較低。利用這個系統，直流電動機的控制就像步進電機一樣。它既可以作位置控制，也可以作鎖相速度控
制使用。
這個新系統適用于那些步進系統已不能滿足要求，而若選用常規閉環直流伺服系統又嫌太昂貴的場合。
5.2 gl-1200脈沖輸人式伺服控制器

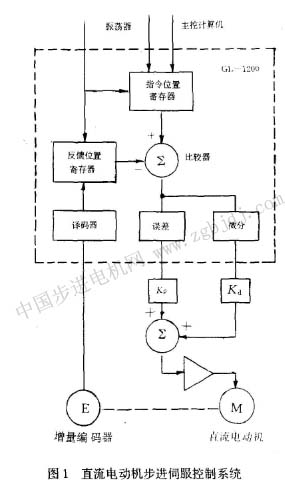

圖1表示采用gl-1200專用芯片組成步進伺服控制系統的框圖，圖中也表示芯片內的主要構成。

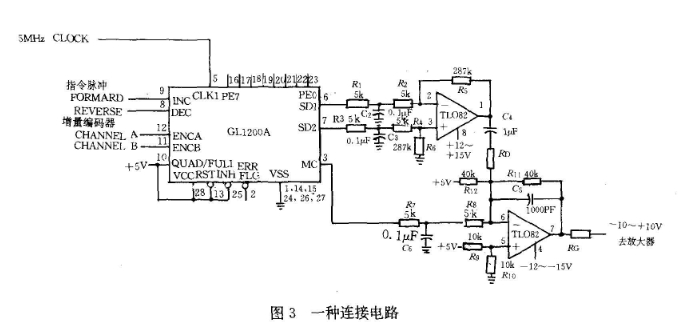

gl-1200是一個28腳雙列直插塑封芯片，示于圖2，其內部包括有一個指令寄存器、一個反饋寄存器、一個位置反饋信號譯碼器、一個比較器、一個微分器。寄存器是12位的。從上位機來的脈沖序列位置指令從8或9腳進入指令寄存器。從增量編碼器來的雙通道脈沖序列從11和12腳進入譯碼器，得到4倍頻的位置信息和方向信息。例如，若編碼器是500脈沖／r，進入反債寄存器的實際位置信號相應為2000脈沖／r，增加了系統的分辨率。兩寄存器的數據不斷被采樣送給比較器，得到數字位置誤差。采樣頻率很高，由外接的振蕩器提供，典型值為5mhz，比系統帶寬高得多。數字位置誤差的低8位被脈寬調制從3腳輸出(mc信號)。同時，還計算出位置誤差的微分，代表了運動速度，從6和7腳送出，作系統阻尼用。一個正比于正速度，另一個正比于負速度。兩個信號在外設運算放大器中轉換成模擬阻尼信號。用另一個運算放大器可以將位置誤差和阻尼信號合成一個模擬信號，用來控制末級功率放大器，驅動直流電動機（參見圖3）。系統的增益和阻尼可由rd和rg兩個電阻來調節，以優化系統的性能。
  gl-1200是一個脈沖跟蹤型控制器，與步進電機系統相似，輸入一個脈沖指令對應于電動機運動一步，一步對應于反饋寄存器的一個輸入脈沖（上例中，對應于1/2000轉）。運動的速度取決于輸入脈沖的頻率。作速度控制系統用時，它是一個寬速度范圍的鎖相穩速系統。在穩態情況下，速度誤差為零，因?yàn)榉答侇l率被鎖定到輸入的指令頻率上。典型的調速范圍可達100000：1。
位置誤差在8bit范圍內線性變化，即±127。若誤差過大，2腳(error fi．a(chǎn)g)給出低電平信號，發出警告。同時，也可以由(16～23)腳信號來對系統位置誤差進行連續和監視。
5.3引腳的說明
5.3.1輸入信號
|
