鋁合金壓鑄件內澆口截面積的確定
沈宏謀（浙江調速電機廠研究所）
1引言
分馬力調速電機通常用于航海、紡織、電器、儀器儀表上。根據國內外用戶的要求，其體積要求小，而重量要輕，所以零部件一般采用鋁合金材料。使用中壓鑄件的百分之40～50
的廢品均由于澆注系統設計不合理而造成．所以要提高壓鑄件的質量，提高生產率，正確確定澆注系統的截面積與鑄件質量的關系是極其重要的。
2澆注系統澆口截面積的確定

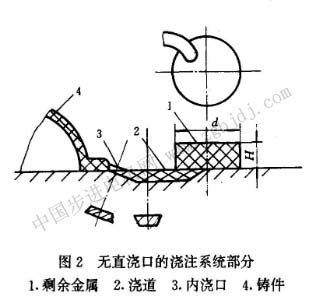

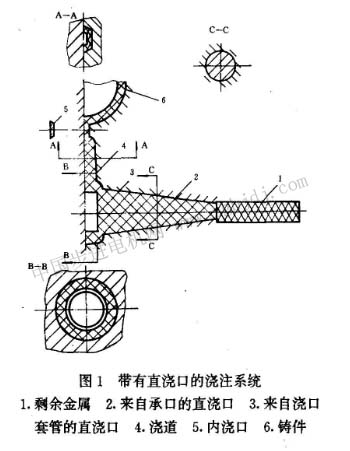

根據澆口導入位置，一般為兩大類，即頂注與側注兩種澆注系統。頂注的優點是直澆道直接與鑄件構成一體，省去了橫澆口與內澆口，澆口多數設在鑄件的頂端。帶有直澆口的澆注系統如圖1所示，其特點是將金屬液從鑄件的側面導入，由于對鑄件沒有特殊要求，應用較普遍。無直澆口的澆注系統部分如圖2所示。
根據流體力學公式：
s=m/put (1)
式中s——內澆口截面積
m——鑄件重量，包括澆注系統及排氣系統的重量
u——內澆口進口處的金屬壓射速度
t——型腔填充時間
p——金屬液密度
從式(1)可看出內澆口截面積s與鑄件重量m成一定比例，隨著鑄件重量的增加，截面積也相應增大。在實際試驗中，填充時間t和線速度u的修正系數，可用下式表示：
u=u0．k1．k2 (2)
式中u0——額定線速度，一般取15m/s
k1——與鑄件類型有關的無因次系數
k2——與比壓有關的無因次系數
t=to - k3．k4 (3)
式中t-額定填充時間，一般取0.06s
k3——與鑄件壁厚有關的無因次系數
k4——與合金種類有關的無因次系數
從式(3)可看出，內澆口截面積與鑄件重量m、填充時間t和線速度u有一定的關系，而這些因素又和具體的工藝參數有關。

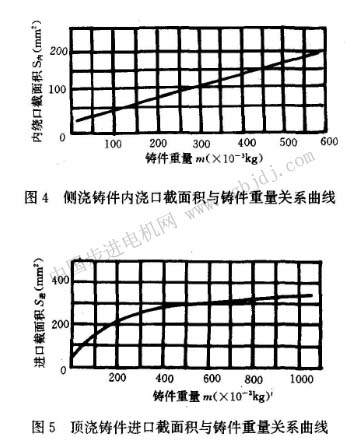

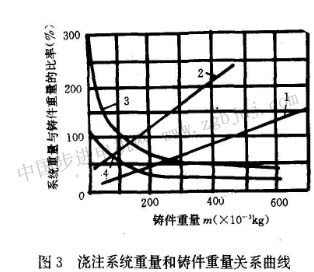

實踐證明，鋁合金壓鑄件工藝參數有壓力（壓比）、壓射速度、模具溫度、合金澆注溫度、持壓時間、留模時間等。頂澆注系統和側澆注系統又不一樣，從澆注系重量和鑄件重量的關系曲線就可看出，分別見圖3、圖4、圖5。
同時也可看出，小鑄件為了保證金屬液的流動性，澆注系統不能設計過小，而應當適當大些。澆注系統的重量與鑄件重量的比率是隨鑄件重量的增長而減小。這主要是要保證金屬液在填充過程中具有一定的流速確定填充時間。對于鑄件澆注系統重量與鑄件重量的比率為百分之90～300，中型鑄件約為百分之40～90。側澆口的內澆口截面積是隨鑄件重量增加而增加的，增大內澆口截面可增大金屬液流動的連續性和填充率（即每秒鐘的單位體積），因而縮短了填充時間，使壓力沖擊波與靜壓力傳遞更為有效，從而保證細密的內部組織，但當澆道厚度增加到為鑄件截面積的百分之25～30時，填充時間又開始增長，所以內澆口截面積不可能無限制加大，應控制在一定范圍內。
3關系曲線的應用
在應用曲線時，可按鑄件重量查出截面積，并按下式計算。
式中s——進口截面積
φ——進口直徑
δ——進口鑄件壁厚

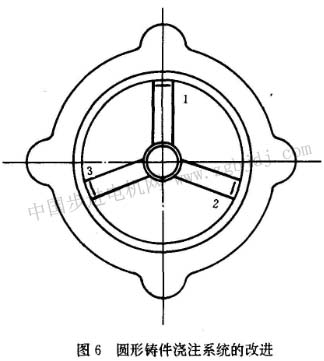

按照壓鑄機所規定的斜度，就可求出橫澆口直徑。圓形零件重量為0. 2kg，平均壁厚為3mm，如圖6所示。
初壓時，用1號側澆口，結果鑄件表面冷隔較多，組織不致密，合格率很低。即使采有1、2號內澆口截面積，雖然增加了近一倍鑄件質量，但合格率仍不高。
|
