數字化交流伺服系統
湯友慶 (江蘇海安電大226600)
1引言
伺服電機是將輸入信號電壓轉變?yōu)檗D(zhuǎn)軸的角位移或角速度輸出，軸的轉向和轉速的大小隨信號電壓的方向和大小的變化而變化，并能帶動一定大小的負載，在自動控制系統中作為一種驅動執行元件。

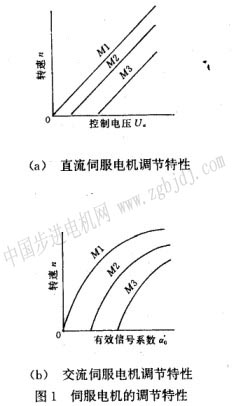

過去，一直沿用的伺服電機有直流伺服電機和交流伺服電機，機械特性和調節特性以直流伺服電機較為理想。在轉矩一定時，直流伺服電機的控制電壓u7與轉速，z成線性正比關系。但由于整流子與電刷的存在，電機的可靠性不夠高。至于交流伺服電機，特別是常用的兩相交流伺服電機，雖然結構簡單、工作可靠、維修方便、價格低，但其三種控制方式（幅值控制、相位控制、幅值一相位控制）下的機械特性和調節特性皆不理想。直流伺服電機和交流伺服電機（以兩相伺服電機采用最多的幅值一相位控制為例）的調節特性分別見圖la、b。而且，無論是直流伺服電機還是交流伺服電機，都不易與計算機相連接使用，雖然計算機的驅動執行有功率步進電機、電液脈沖電動機等可供選擇，但成本較高。
本文針對交流伺服電機（兩相交流伺服電機）機械性能和調節性能的不理想，提出一種采用小型異步電機或同步電機變頻調速技術，提高其調節性能。采有單片杌技術，使交流伺服系統數字化。
(a) 直流伺服電機調節特性有效信號系數盛
(b)交流伺服電機調節特性
2 數字化交流伺服系統的總體設計
數字化交流伺服系統總體設計由主電路、igbt門極驅動電路、脈寬調制電路、速度控制電路、位置檢出電路和電流檢出電路組成。
2.1主電路
主電路采用調頻調壓方式。交流電機采用變頻調速，可達到極為良好的調速性能，有無級調速、恒轉矩、轉速穩定性高、效率高等特點。

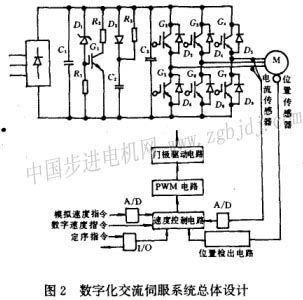

主電路由整流和逆變電路構成。三相交流電經三相全波整流為直流，經濾波、穩壓送逆變電路，將直流逆變成可變頻率和電壓的交流，為交流電機提供變速用電源（見圖2）。
主電路中的大功率開關元件選擇具有高電壓、大電流、低導通電阻、高速、高可靠、低開關損耗、對溫度不敏感的igbt模塊。它只需要較低的門極激勵電壓vge，在較低的集一射極電壓vge下，即可獲得較大的集電極電流。
2.2 igbt門極驅動電路
igbt門極驅動電路如圖3所示。為提高igbt的開關性能，采用正負門極驅動。正負門極驅動，即開通igbt時，加+15v門極驅動信號；關斷igbt時，加-15v門極驅動信號。
2.3脈寬調制電路
脈寬調制是采用能產生正弦脈沖調制信號的集成電路hef4752，它所產生的載波為等時間間隔的脈沖波，載波脈沖的兩邊沿用可變時間間隔量δ調制，δsinθ，θ為載波邊沿所處的角相位。當sinθ為正時、該處的調制脈沖波變寬，否則變窄。三相調制脈沖波的相位互差120度。只要將任兩相調制脈沖波相減，即得到線電壓的調制脈沖波形。而此線電壓調制脈沖波形的平均值接近正弦一波形的平均值，良好的正弦波電源正是交流電機所需要的。這樣，只要改變其載波頻率，也即改變了該正弦波的頻率。
將hef4752的控制輸出端與其時鐘輸入端接成閉環控制形式，使得正弦輸出頻率與正弦輸出電壓保持良好的線性調節關系。
pwm集成電路的控制輸入、時鐘輸入、控制輸出由速度控制電路（單片機）控制，其驅動輸出送igbt門極驅動電路的輸入端。
2.4速度控制電路
首先，根據控制系統對伺服電機運動參數的要求（如角位移、角速度及其精度、方向等）建立數學模型、計算、編程、輸入單片機存貯。其次，將位置檢出電路的位置檢測信號送至單片機，經過與其所存貯程序的比較、處理后，送pwm電路進行脈寬調制（其中的定序信號送至pwm集成電路的cw端），再由對應的門極驅動電路去驅動igbt，從而向交流電機提供相應頻率和電壓的電源，使電機的角速度（或角位移）控制在所要求的數值.
為方便調試，在速度控制電路的輸入端，還設有速度指令和定序（電機轉向）信號指令 |
