數字同步機和數字分解器變換器電路器件概述
張俊科(長沙國防科技大學410073)

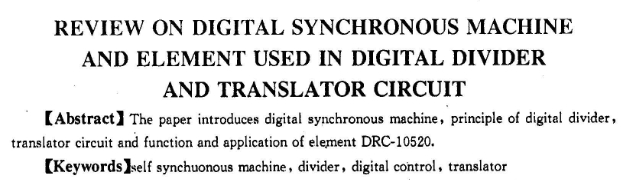

【摘 要】介紹數字同步機及數字分解器變換器電路原理，實際器件drc-10520的引腳功能和應用。
【敘 詞】自同步機分解器數字控制變換器
1概 述
drc-10520器件是一個16bit32引腳雙列直插式數字／分解器(d/r)變換器件，驅
動能力為2va。電路中的功率放大器可用標準的土15v直流電源，也可用功率變壓器ddc/pn29306作參考電源。drc-10520可與微型機接口，通過二個8bit雙字節輸入2進制數字軸角，與ttl正邏輯（并行）匹配，drc-10520器件中包含高精度d/r變換器及雙功放電路，精度高，比例系數變化率低。此外有一位標準bit電路提供過流指示，當這一位為邏輯0時，表示sm或cos輸出信號過流。

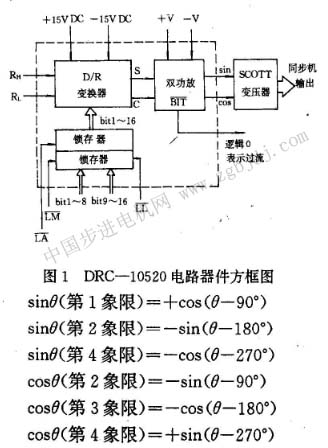

drc-10520主要用于將數字量的軸角變換為模擬形式交流量以驅動控制變壓器，數字量可來自微機系統。主要應用包括航空模擬、航空儀表、火力控制系統、雷達、航空系統及飛機數據計算機系統。drc-10520電路器件的方框圖如圖1所示。
2基本工作原理
數字／分解器(d/r)或數字／同步機(d/s)的輸入是2進制敷字量表示的軸角口，用****位2位可以表示象限，其余位表示0～90度的角度，將這些數字信號變換為0～90度角的正弦及余弦信號模擬電壓值，再根據不同象限的極性，便可達到變換要求，主要依據為下列公式及表1。

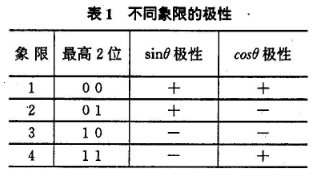

表不同象限的極性。

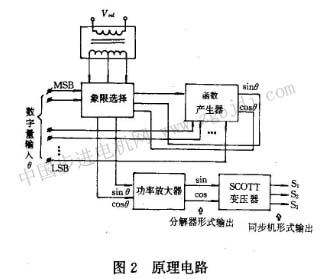

基本原理電路如圖2所示。
****2位控制象限選擇電路，其他位用來產生0～90度的sin及cos函數產生器。這些產生器為非線性、雙極性，乘法型d/a變換器，這里基準輸入電壓為參考電壓，傳輸函數為：
函數產生器的輸出為精密的分解器形式的信號。為了將分解器信號變換為同步機信號，可用反接的scott變壓器，即將4線信號（分解器）變為3線信號（同步機）。
為了獲得高電流輸出，輸出端接入了二個高功率的緩沖放大器。
3電路器件介紹

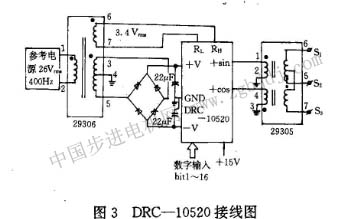

圖3示出了具有同步機輸出信號的使用脈沖電源的實際器件drc-10520的接線圖。
3.1參考電平的調節
器件指定的參考電平為3. 4vrms，但是當實際的參考電平不為3.4vrms時，可以按下述公式計算出電阻值rref，
將rref串聯到rh及rl二端，如圖4所示。
3.2功率放大器電源
drc-10520器件中功率放大器可用標準的士15v直流電源，也可用高效的脈沖電源。圖3中示出了使用ddc公司的功耗變壓器p/n29306時的接線。
3.3輸出保護及bit
當輸出過流、短路或電壓瞬變反饋時，輸出應保護。bit電路可檢測過流。麗引腳正常工作時為邏輯1，而當輸出過載或短路時，而引腳為邏輯o。當輸出電流峰值超過450ma時，is后面t由1變為0。
3.4引腳連接表

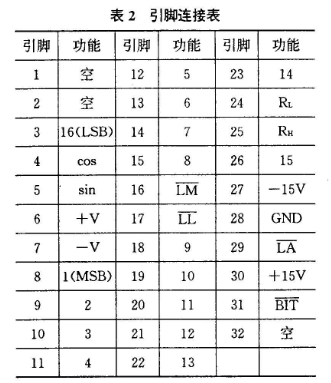

引腳連接表如表2所示。
|
