微型吊扇電動機的維修
雷 逸 (上海方塔電器總廠 201600)
l概述
近年來，市場上出現了一種新型吊扇——微型吊扇。微型吊扇具有重量輕、轉速低、耗電省、噪聲低等優點。本文介紹微型電機，揭用罩極式永磁同步電動機的維修方法。
2微型吊扇電動機的結構特點

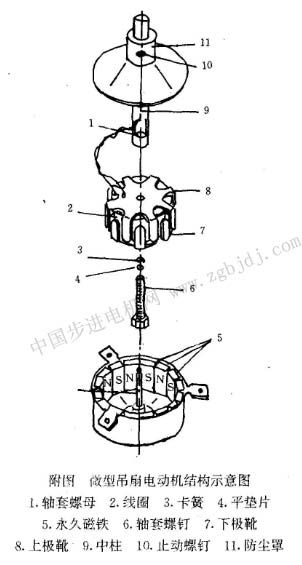

微型吊扇用的電動機為罩極式永磁同步電動機，額定電壓為220v，額定頻率50hz，額定功率sw，轉速375r/min，電動機內部結構如附圖所示。轉子內壁上貼有16塊****磁鐵，相鄰磁鐵的磁極方向相反。軸套螺釘穿過上、下極靴和線圈后，旋在中柱內襯的軸套螺母上，上、下極靴各有8個又齒，交叉相插，間隔均勻。當線圈沒有通電時，極靴的每個叉齒被子的****磁鐵吸引，且處于兩塊磁鐵的中間位置。當線圈有電流通過時，在上、下極靴上便產生相反極性的磁性，又齒上形成相間的異性磁極。由于定子與轉子之問的磁力作用，使轉子轉動一格，隨著線圈中電流方向的不斷變化．又齒上的磁極也在不斷變化，所以轉子也就不停地轉動。
3微型吊扇電動機的故障維修

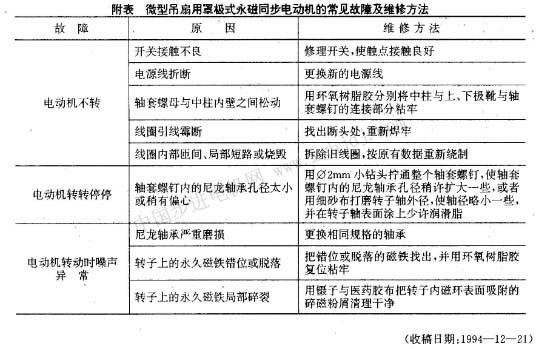

微塑吊扇用罩極式永磁同步電動機的常見故障、原因分析及維修方法見附表。
4結語
為了判斷維修后電動機運轉是否正常，應進行試運轉，合格后方可正常使用。
（收稿日期：1994-12-21）
