計算機用電動機的維修
劉坤榮 （上海啟靈機電工程公司200062）
1 計算機電動機的結構和有關參數

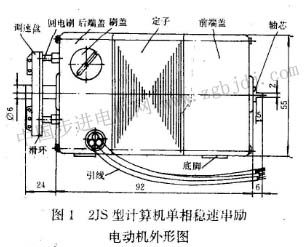

機械式計算機用電動機為單相串勵電動機，它是一種穩速電機，采用機械式離心調速盤對電動機進行速度控制．使電動機的空載轉速始終恒定在2400r/min，采用滑動軸承，穩定速度運行時，電機本身的噪聲很小。計算機用電動機的外形結構見圖1。
定子鐵心外露、前后兩端蓋（也稱前后殼）緊靠定子鐵心引線底腳電動機外形圖止口，口外徑與定子內孔的同軸度很高。車制止口時要有專用夾具。由于硅鋼片性韌而硬，車削刀具很易損壞，使制造工藝周期延長。定子鐵心結構見圖2。
計算機用電動機有兩對電刷，其中一對與轉子換向器接觸，另一對與離心調速盤的大小平面滑環接觸。從外形看有三根引線，其中一根就是滑環刷握引線。轉子為11槽，換向器的換向片為22片．轉子槽扭斜一個槽距，即tgα=l。轉子鐵心結構見圖3。

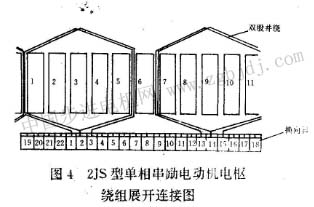

電樞繞組采用雙股并繞．繞制時特別注意每一個電慪繞組元件兩根引端（初端）和另兩根引端（末端）必須作長短不同為記號．以便在電樞繞組引端與換向器的連接釬焊時不至產生錯誤。電樞統組與換向器的連接見圖4。
計算機電動機定子繞組為一對極集中繞組，采用高強度聚脂漆包圓銅線繞制，定子繞組總匝數為800匝；轉子繞組采用高強度聚脂漆包圓銅線繞制，共11個電樞繞組元件組成．每槽導體數為nz=320，電樞繞組總導體數。定轉子槽絕緣均采用聚脂薄膜和黃蠟綢布，保證電動機的電氣強度1500v／min不擊穿不閃爍的可靠性，也可采用噴塑溶槽絕緣。電刷牌號為ds-4。單相串勵2js電動機不管何種原因損壞均可參照上述參數修復。電機制造廠在大批生產中，對轉子繞線采用專用工夾具、修理時不具備這種條件，可以采用集中繞組的繞制方法，繞好11組繞組，墊好槽絕緣，然后嵌入槽內，繞組引線與換向器的連接仍參照圖4的展開圖進行。采用嵌線法制成的轉子動平衡較前者好，不需要校動不平衡。電樞繞組與換向器的釬焊連接注意線端的連接不得搞錯和避免假焊。單相串勵電動機的常見故障及維修

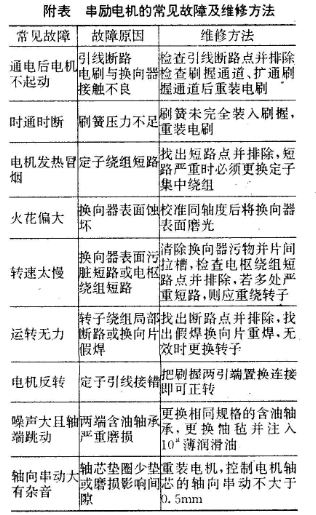

單相串勵電動機從圖1中可知它比普通單相串勵電動機多一只離心調速盤和兩只滑環電刷及刷握。從圖5中還可知道它有外部附加器件．如電阻器和電容器．外部附加器件是不易損壞的，萬一損壞可按原樣配換一個即可。離心調速盤的白金觸頭和大小平面滑環輕度電弧蝕毛可用00號砂布打光．白金脫落和大小滑環豁裂或剝離玻璃纖維盤體應更換調速盤。在阻容元件與調速盤作用下，電機空載轉速始終穩定在2400r/min，去除外部附加器件和調速盤后，電機空載轉速大于5000～6000r／min。串勵電機的常見故障見附表。
3維修后的試驗
單相串勵電動機維修后必須進行試驗．以驗證電機經修理后的質量是否合格。
經測試后，電機經0.5h運行，達到上述技術條件即可。
（收稿日期：1991-12-16）
