  文章標題:單相永磁同步電動機的結構和檢修(1)
回復文章
作者:vivan2254  發表時間:2010-4-15 11:14:56
單相永磁同步電動機的結構和檢修(1)
周德林(營口洗衣機總廠115 001)
     單相永磁同步電動機(以下簡稱同步電機)廣泛應用于家用電器、自動化儀器、儀表、錄音、錄像等設備。同步電機結構簡單,體積小,消耗功率少,可直接使用市電驅動,其轉速取決于市電的頻率,而不受電壓和負載的影響,轉速穩定,尤其適于定時、計時等場合。
    本文以應用于洗衣機定時器(包括程序控制器)、冰箱化霜定時器、微波爐定時器上的同步電機為例,介紹其結構和檢修。定時器同步電機的結構

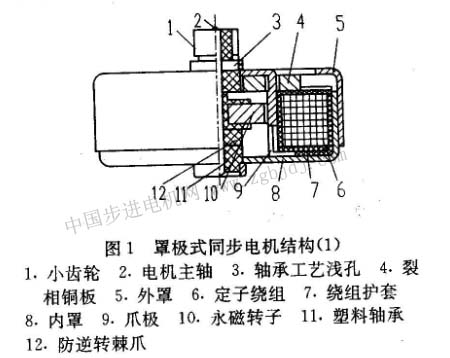

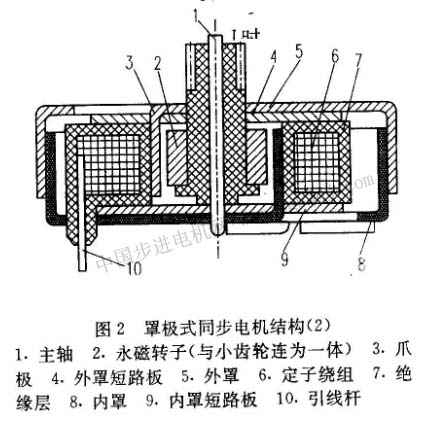

    定時器上的同步電機多為罩極式,一般定子都做成爪極,其結構有圖1、圖2所示的兩種。

    電機由定子內罩(內殼)、外罩(外殼)、定子繞組和永磁轉子組成,單相環形定子繞組套以塑料護套安放在轉子外部,內、外罩以過盈壓合在一起。
    定子內、外罩用導磁性能好的電子純鐵沖壓成形,并沖出輻射狀齒形爪極,爪極沿圓周分布不均勻,具有特殊的分布規律。

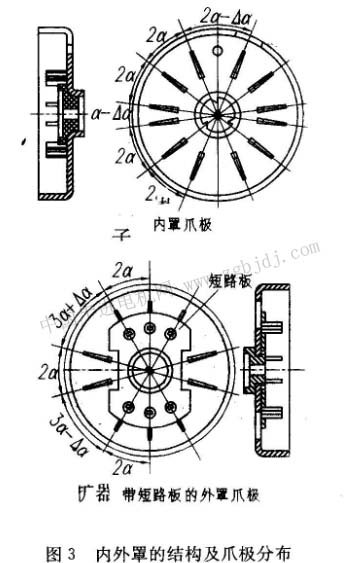

    如果α=2π/p (p為極對數),內、外罩的爪極分別如圖3所示。爪極是在內、外罩上沖出寬約1. 5mm、長約7mm的長方形小鐵條,并彎曲90度形成的。組合后定子上、下爪極的相對位置如圖4所示。

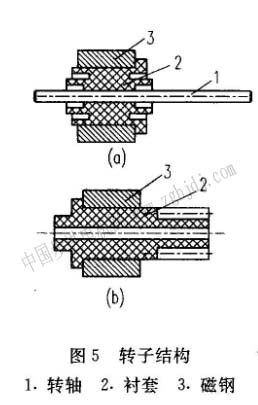

    但排列成一個圓周的上、下爪極并不都是交錯分布。組合后的定子磁極分布角度并不是都相等,不相等的分布角度有α+△α和2α-△α兩種。位移角△α對自動定向很重要。轉子由轉子磁鋼、襯套和轉軸組成。轉子磁鋼徑向均勻地充磁2p極后,壓人非磁性材料的襯套上。圖1結構的電機轉軸(主軸)與襯套壓鑄成一體(見圖5a),轉軸裝配于內、外罩的聚甲醛塑料或粉末冶金軸承材料制成的軸承中,小齒輪是后來壓裝到軸上的。圖2結構的電機轉軸鉚合在后罩上,裝有轉子磁鋼的襯套上帶有小齒(見圖5b),在內外罩上沒有軸承,磁鋼和襯套構成的轉子套裝到轉軸上,靠與轉子連在一起小齒輪傳遞轉矩,轉子在轉軸上轉動,故對主軸安裝精度要求高。

    內、外罩的爪極全部嵌套在定子繞組中心孔的圓周邊緣上。其中,外罩有幾個爪極被紫銅短路板(裂相銅板)所短路(見圖3b),成為罩極。有的電機的內罩上亦有短路板(見圖2)。當定子繞組沒有通電時,爪極被轉子磁鋼所吸引。當繞組通以單相交流電時,定子產生交變磁通,內罩爪極與外罩爪極上產生極性相反的磁性,在爪極間形成磁場。外罩爪極上的短路板將部分爪極短路,因此,裝有短路板的爪極的磁場相位將滯后于其它爪極一個角度。這樣,極爪間就形成旋轉磁場。這個旋轉磁場作用于轉子,使轉子轉過一個極爪的空間位置。隨著繞組中電流方向的不斷變化,爪極上的磁極也就不斷變化,所以轉子也就不停地轉動。由于交流電變化一個周期轉子轉過一個爪極的位置,所以同步電機的轉速與電源頻率乏間的關系為:
    對于洗衣機定時器的同步電機,p=12,f=50hz,可知轉子轉速n=250r/min。
    由于同步電機采用****磁鋼轉子,所以起始旋轉方向是不固定的。為了防止反轉,有的電機裝有防逆轉裝置,在轉子上裝有棘爪,與外罩軸承上的棘輪相配合起止逆作用(見圖1),有的電機通過適當布置爪極的分布角度自動定向,而沒有防逆轉裝置(見圖2)。
定時器同步電機的檢修
    同步電機的故障有接線端斷線、定子繞組故障和轉子故障。若同步電機不轉動,首先檢查電機外部接線是否正常。
2.1定子繞組的檢修
    同步電機故障多發生在定子繞組。定子繞組以0. 03~0.04mm的漆包線繞成線圈形式,容易因受潮而霉斷,因絕緣不良而短路或燒毀,或因電壓過低或負載過大造成工作電流過大而燒毀。在洗衣機電動定時器的故障中,定子繞組燒毀或斷路的故障率占百分之90。同步電機損壞后,定時器不能運轉,定時旋鈕靜止不動,聽不到內部觸點開關
