爪極永磁同步電機的設計特點
李開成 張健梅（華中理工大學武漢430074）
【摘 要】介紹爪極永磁同步電機轉子的結構及設計特點，并說明了一些主要結構尺寸間的關系。
【敘 詞】永磁電機同步電機設計
1引 言
爪極永磁同步電機的****磁鐵形狀簡單，極間漏磁大，磁鐵過載能力強，機械強度高，普遍用于變流機和變頻機，發電機的制造容量自數百瓦到數千瓦。當頻率在1000hz以內時，制造容量可達數十千伏安。這種電機由于轉子采用爪極結構，而爪極的形狀又可多種多樣，因此，較普通永磁同步電機計算復雜。這種電機的分析和設計，在國內外文獻中介紹較少。本文介紹爪極永磁同步電機的設計特點及爪極轉子的設計。
2爪極式轉子的結構及其特點

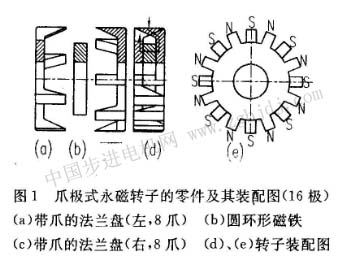

爪極式轉子通常由兩個帶爪的法蘭盤和一個圓環形****磁鐵組成，如圖1所示。圖la和c為左右兩個帶爪子的法蘭盤，二者爪數相等，且等于極數的1/2。圖lb為圓環形磁鐵沿轉子軸向充磁。圖ld為裝配圖，左右為兩個法蘭盤對合，二者爪子互相錯開，沿圓周均勻分布。圓環形****磁鐵夾在兩個帶爪法蘭盤中間，使一個法蘭盤上的爪子皆為n極性，另一個法蘭盤上的爪子皆為s極性，形成如圖le所示的多極轉子結構。顯然，法蘭盤上的爪子起了極靴的作用。
爪極永磁同步電機中，電機的全部磁通 (p對極)軸向穿過圓環形磁鐵，進入爪極，經氣隙進入定子，爪極中的磁路如圖2所示。
爪極通常由10號鋼制成，或由鋼板沖成，也可由粉末冶金直接壓制成形。由于磁通軸向通過爪子，爪子的每一截面通過的磁通不相等，爪尖最少，爪根最多。爪子的截面積沿電機軸向是變化的，爪尖部分的面積最小，爪根部分****。爪極的形狀多種多樣，有等寬爪極、梯形爪極，還有正弦爪極。圖3為梯形爪極形狀。
爪極永磁同步電機中的爪極式轉子的優點為：
①****磁鐵形狀簡單，易加工，磁化狀態均勻，磁性好，利用程度高。
②橫向電樞反應在爪極中閉合，磁鐵幾乎不受影響，氣隙磁場穩定，不會發生不可逆畸變。
③爪極之間的漏磁較大，縱軸電樞反應對電機的去磁作用較小，磁鐵具有較強的過載能力。
④爪極系統結構有良好的阻尼作用，瞬態短路電流對磁鐵的作用近似于穩態短路屯泫的作用，可以采用穩態短路電流穩定。
⑤機械強度高，結構牢固，磁鐵外徑較小，表面線速度不高。
⑥圓環形磁鐵的充磁和利用程度與極靴無關，適合于極數較多或頻率較高的中頻發電機。
然而，爪極式轉子也存在一些缺點，主要表現在：
①爪極法蘭盤結構比較復雜，制造困難、費時。
②當發電機速度較高或容量較大時，爪極昀離心力很大，爪子可能向外彎曲，甚至根部發生斷裂。
③爪極和法蘭盤所占的整個轉子體積的比例較大，在容量相同的條件下，電機重量增加百分之20～25，不宜作為工頻發電機。
④由于爪極部分有軸向磁通，爪極截面積又不宜過大，因此爪極部分的磁勢降較大。
⑤爪極必須采取整體結構，不能用疊片，爪極中渦流及磁滯損耗較大，導致效率下降。
⑥爪極之間漏磁較大，不宜采用總裝配后充磁，一般采用組件充磁，充磁機的容量較大。
3爪極式轉子的設計
|
