一種新的工程膠粘劑在電機(jī)工業(yè)中的應(yīng)用
鄭毅強(qiáng) (樂(lè)泰有限公司北京辦事處100027)
1 引 言
樂(lè)泰膠粘劑作為一種全新的機(jī)械工程材料，其經(jīng)濟(jì)性與可靠性越來(lái)越受到工程技術(shù)界的高度重視。許多行業(yè)已經(jīng)在不斷地通過(guò)影視材料、文字資料、技術(shù)講座和分批培訓(xùn)的方法讓工程技術(shù)人員和技術(shù)工人學(xué)習(xí)使用這種新技術(shù)。本文簡(jiǎn)要介紹樂(lè)泰工程膠粘劑產(chǎn)品的特點(diǎn)。
2微型電機(jī)制造
微型電機(jī)制造中有些部位需用工程膠粘劑，以實(shí)現(xiàn)電機(jī)微型化、高可靠性、靜聲的要求。
2．1圓柱形零件固持
研究表明，樂(lè)泰固持膠可有效地在松配合公差下固持圓柱形零件，保持同軸度。可填滿相嚙合表面間的空隙，達(dá)到100％接觸，從而杜絕了單純壓配合造成的松動(dòng)、滲漏。樂(lè)泰膠已廣泛用于電機(jī)制造，如疊片鐵心一軸固持，安裝整流子、軸承一殼體、端蓋固持等。樂(lè)泰產(chǎn)品****填充間隙及工作溫度見(jiàn)表1。
2．2粘接

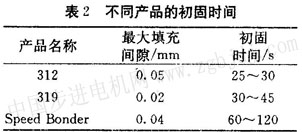

針對(duì)溶劑型膠粘劑和環(huán)氧膠的缺點(diǎn)．樂(lè)泰公司研制出無(wú)溶劑基，單一組份，室溫固化的膠粘劑，不用烘箱，縮短了生產(chǎn)周期，提高了產(chǎn)品質(zhì)量。樂(lè)泰產(chǎn)品初固時(shí)間見(jiàn)表2。
電機(jī)和變壓器疊片鐵心一直是噪聲的制造源，很難滿足寧?kù)o辦公環(huán)境的需要，辦公設(shè)備中的電機(jī)必須無(wú)噪聲，因此制造商采取了第一種消除噪聲的措施是增加對(duì)鐵心疊片的壓力。但發(fā)現(xiàn)壓力越高．所產(chǎn)生的渦流越大，對(duì)天然氧化鐵心尤其如此。渦流使鐵心的電耗增加。第二種方法是在鐵心外面涂敷一層熱固化膠，然后對(duì)鐵心施壓、入烘箱固化。但這種熱固化膠層往往很難均勻規(guī)則，必須在裝配中再增加一道熱固化工序。
溶劑基的膠粘劑之所以被淘汰是因?yàn)槿軇⿻?huì)陷入鐵心疊片之中很難揮發(fā)干凈，且絕大多數(shù)溶劑基膠粘劑的固體含量不足50％。環(huán)氧膠則因太稠而無(wú)法進(jìn)入鐵心疊片之間。樂(lè)泰低粘度滲透性厭氧膠的問(wèn)世使生產(chǎn)者只須將它涂在鐵心的外表面，這種膠粘劑樂(lè)泰290便會(huì)依靠毛細(xì)管作用滲透到疊片之間。由于厭氧膠在疊片之間固化，所以盡管固化速度較慢也不影響裝配。樂(lè)泰公司與電機(jī)制造商共同進(jìn)行研究開(kāi)發(fā)，又推出了一種感應(yīng)加熱法使這種稀薄的膠液得以在生產(chǎn)線上就能迅速固化。樂(lè)泰公司繼續(xù)開(kāi)發(fā)了紫外光固化厭氧膠，它能以更低能源成本達(dá)到和熱固化相同的效果。使用噴涂或滾涂的方法將紫外固化膠涂在鐵心的外表，它就會(huì)自行滲入鐵心疊片之間，幾秒鐘之內(nèi)便可在紫外光下表面固化。滲入疊片之間的膠液再慢慢地固化。這樣便實(shí)現(xiàn)了高效率的裝配方法。在某些設(shè)計(jì)中，則讓轉(zhuǎn)子鐵心在轉(zhuǎn)子軸已安裝就位的狀態(tài)下全部用膠粘劑浸滲一遍。在照射了紫外光后，這種方法使疊片被粘結(jié)成一體的同時(shí)整個(gè)鐵心同轉(zhuǎn)子軸也粘結(jié)成一體。
紫外光固化膠粘劑技術(shù)還被用來(lái)在3s之內(nèi)定位線圈端頭，固定線圈的端匝和消除集電環(huán)細(xì)弱導(dǎo)線上的應(yīng)力。某些高速電機(jī)的離心力會(huì)使線圈繞組的線匝散開(kāi)。而紫外光固化膠粘劑則能使它們牢牢地粘結(jié)到一塊。顯然，這種高速的粘結(jié)方法使電機(jī)制造商不再需要浸漆，熱固化環(huán)氧膠或雙組份膠粘劑。
2．3螺紋鎖固
螺紋鎖固用膠在電機(jī)中應(yīng)用較早。化學(xué)鎖固劑已被用于鎖固所有類(lèi)型的金屬螺釘。防止擅自改動(dòng)調(diào)好的調(diào)整點(diǎn)等螺紋緊固件的功能是通過(guò)一上緊力矩來(lái)獲得穩(wěn)定夾緊力。但螺紋升角造成松開(kāi)力矩比上緊力矩小20％～30％，即用較小的力就能松開(kāi)。另外，橫向振動(dòng)使螺栓(釘)端面與支承面之間，螺紋嚙合部之間產(chǎn)生磨損而松動(dòng)。
樂(lè)泰膠可使嚙合部面積增加1倍，獲得可靠的鎖固，且固化后的鎖固膠具有優(yōu)良的耐腐性，確保無(wú)滲漏，不銹死，同時(shí)樂(lè)泰螺紋鎖固膠能滿足既要鎖固，又要拆卸的要求。
螺紋鎖固膠用來(lái)固定金屬螺釘，鎖定調(diào)整螺釘和防止擅動(dòng)質(zhì)量擔(dān)保的部件。由于省掉了彈簧墊圈、星形墊圈和其它機(jī)械鎖固裝置，樂(lè)泰螺紋鎖固膠地減少了最終產(chǎn)品的重量。同時(shí)省掉墊圈又加快了裝配速度，降低了材料庫(kù)存。
2．4微電機(jī)磁鋼粘接
目前，國(guó)內(nèi)廠家把磁鋼粘合到定子內(nèi)壁上時(shí)最常用的是用“雙組分的環(huán)氧膠，它們首先需要按一定比例混和，攪拌均勻后才能使用。調(diào)配好的膠必須在很短的時(shí)間內(nèi)使用，否則強(qiáng)度不易控制，達(dá)不到技術(shù)要求。裝配后往往還需要加熱以加快固化速度。如果混和配比不對(duì)，混和不夠充分或是混和后放置時(shí)間過(guò)長(zhǎng)，都會(huì)影響粘結(jié)效果。在沖擊振動(dòng)較強(qiáng)的場(chǎng)合，還會(huì)發(fā)生磁塊脫落的現(xiàn)象，影響了 |
