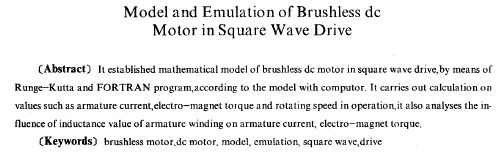

方波驅動無刷直流電動機的模型及仿真
童良忠 （浙江省機電設計研究院）
陸永平 李鐵才（哈爾濱工業大學）
（摘 要）本文建立了方波驅動無刷直流電動杌的數學模型，根據所建立的模型，用龍格一庫塔方法和編制fortran語言程序，采用計算機對電機運行時的電樞電流、電磁力矩及轉速進行數值計算。并通過計算，分析了電樞繞組電感的大小對電樞電流、電磁力矩的影響。
（敘 詞）無刷電機，直流電動機，模型，仿真，方波，驅動
o 引 言
無刷直流電動機是一種電子換向的新型直流電動機。按驅動方式，無刷直流電動機可分為正弦波驅動和方波驅動兩種基本類型。由于方波驅動無刷直流電動機和正弦波驅動無刷直流電動機相比具有控制線路簡單、成本低等優點，因此廣泛應用于伺服系統中。但是方波驅動無刷直流電動機的力矩波動較大，力矩波動影響系統的定位精度。因此，有必要對電機運行時的電磁力矩及與之相關的各量進行較為精確的計算和分析。本文首先建立方波驅動無刷直流電動機的數學模型，以常用的二相導通三相星形橋式無刷直流電動機為例，對電機遠行時的電樞電流、電磁力矩及轉速進行仿真計算。并通過計算分析電樞繞組電感大小對電樞電流及瞬時力矩的影響。
1數學模型

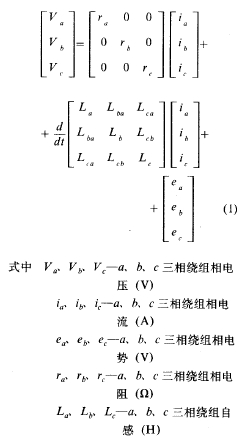

方波驅動無刷直流電動機轉子是永磁結構，1定子是電樞。定子三相繞組在空間上互差120度，則三相繞組的電路方程為
或?qū)懗扇缦滦问?/div>
由于三相繞組對稱分布，所以
則式(1)變?yōu)?/div>
因而代入(2)得
電磁轉矩為
電機的轉子運動方程為
以下推導電樞繞組反電勢的計算式。為簡化分析，假定
a．電樞導體連續均勻分布于電樞表面；
b．電樞繞組為整距，60度相帶分布；
c．忽略齒槽的影響。
設電樞導體和氣隙磁密分布的相對位置關系如圖1所示（圖中僅示a相導體）。
根據導體切割磁力線產生感應電勢的基本公式得到，相繞組反電勢的表達式為
以上求得的是臼的函數，由于d0 =ωdt（ω為電角速度），因此具體計算時可將反電勢表達為時間f的函數，或者將式(4)中的參量均化為函數。氣隙磁密分布既可通過磁場計算得到，也可通過測量得到。三相繞組軸線在空間上互差120度，故它們的反電勢在時間上也應相差120度。
2仿真實例
以常用的二相導通三相星形橋式無刷直流電動機為例，根據所建立的模型進行仿真計算。這種工作方式的橋式驅動電路如圖2所示。
|
