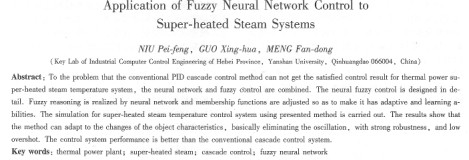

模糊神經網絡控制在汽溫系統中的應用
牛培峰，郭興華，孟凡東
(燕山大學工業計算機控制工程村北省重點實驗室，河北秦皇島066004)
摘 要：針對采用常規pid串級控制方法控制火電廠過熱汽溫系統難以獲得滿意的控制效果的問題，將模糊控制和神經網絡相結合，詳細介紹了模糊神經網絡控制器的設計過程，利用神經網絡實現模糊推理，并對隸屬函數進行調整，從而使其具有自適應和學習能力。將其應用于過熱汽溫控制系統中，仿真研究表明該方法能較好地適應對象特性的變化，基本上可以消除振蕩，具有超調量小，魯棒性強等特點，且控制系統的性能比常規串級控制系統有較大的提高。
關鍵詞：火電廠；過熱汽溫；串級控制；模糊神經網絡
中圖分類號：tp 27 文獻標識碼：a
1引 言
火電廠鍋爐過熱汽溫（主汽溫）是鍋爐的主要參數之一，對電廠的安全經濟運行有重大影響。過熱汽溫控制系統大多數采用串級pid控制方式，該控制算法簡單、魯棒性強、可靠性高，但是由于大多數工業過程往往表現出非線性、時變、遲延等特性，因而采用固定參數的線性pid控制器常常不能獲得滿意的控制效果。同時，隨著機組向著大容量，高參數的方向發展，主汽溫對象也越來越復雜，大慣性、大遲延和時變特性給蒸汽溫度調節帶來很大困難。
本文提出了將模糊神經網絡控制器( fnnc)作為主調節器的新型過熱汽溫控制系統，并且將其與采用常規pid串級控制系統進行了比較，同時，仿真結果表明基于模糊神經網絡控制的過熱汽溫控制系統有了較強的適應性和魯棒性，提高了控制系統的自調整、自學習的性能，有效地改善了系統的動態性能。
2 fnnc的設計
1)模糊神經網絡模糊控制是一種不依賴于被控過程數學模型的仿人思維的控制技術。它利用領域?qū)＜业南闰?yàn)知識進行近似推理，但在工程實際應用中對于時變參數非線性系統，卻缺乏在線學習或自調整的能力。
如何自動生成或調整隸屬函數或調整模糊規則，是一個很復雜的問題。而神經網絡對環境的變化卻有極強的自學習能力，并且具有并行處理及泛化能力。將模糊理論的知識表達容易和神經網絡自學習能力強這兩種優勢有機結合起來，取長補短，提高整個系統的學習能力和表達能力，從而達到以神經網絡及模糊邏輯各自的優點彌補對方不足的目的．
網絡分為4層，第1層為輸入層，第2層將輸入進行模糊化，第3層進行模糊推理，第4層進行去模糊化操作。每個輸入變量劃分為7個隸屬函數，每個模糊變量的詞集為正大( pb)、正中( pm)、正小、零、負小、負中、負大，則整個網絡的輸入輸出映射關系如下：
第1層（輸入層） 神經元僅僅是將外部輸入引入網絡，不執行任何的信息處理。
第2層（模糊化層）本層采用高斯函數為隸屬函數，對輸入進行模糊化處理。
式中aim，bim。分別為第i個輸入對應的第m個模糊集高斯函數的中心值和寬度。
此層連接權值都取為1。
第3層（推理層）每個神經元代表一條模糊規則，執行操作，用乘積代替取小運算，此層連接權值都取為1。
第4層（去模糊化層）執行去模糊化操作。
式中，u 表示控制量的輸出；職表示連接權值。
aim，bim，wj形這3個為可調參數，可通過模糊神經網絡控制器的學習算法進行調節，使控制器的輸出能對被控對象實時控制。
2) fnn學習算法模糊神經網絡是在網絡中引 |
